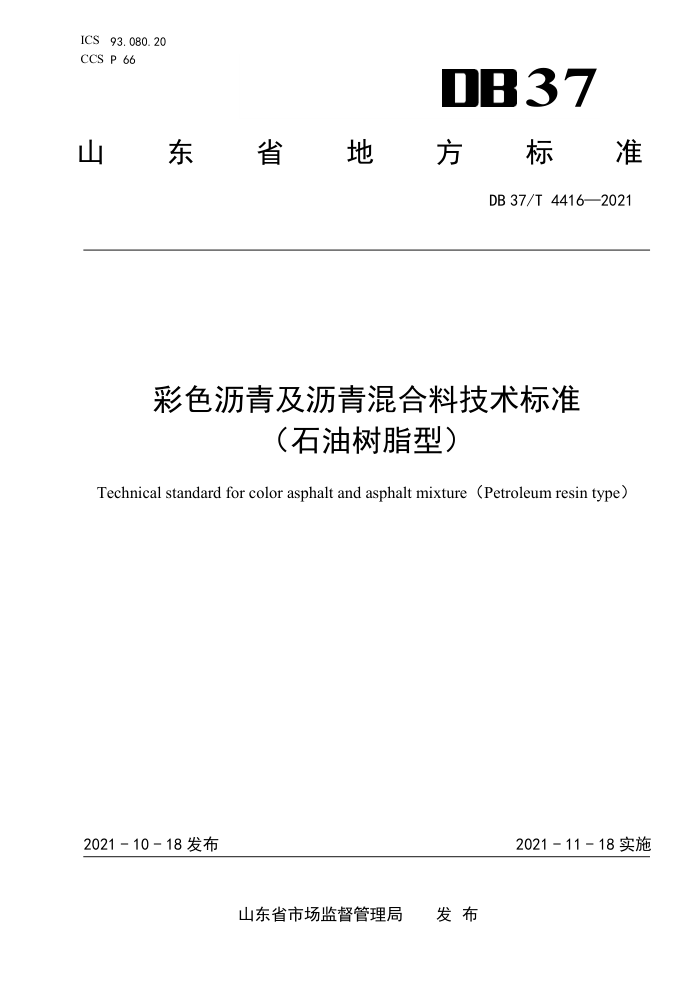

ICS 93.080.20 CCS P 66
DB37
山東东省東地 電方标准
DB 37/T 4416—2021
彩色沥青及沥青混合料技术标准
（石油树脂型）
Technical standard for color asphalt and asphalt mixture (Petroleum resin type)
2021-10-18发布
2021- 11-18实施
山东省市场监督管理局 发布 DB37/T4416—2021
目 次
II
前言范围
1
规范性引用文件术语和定义，
2
3
原材料要求. 4. 1 一般规定 4.2普通型彩色沥青 4.3改性型彩色沥青 4.4着色剂. 4.5 其它材料 5混合料设计
4
Y
5. 1 一般规定 5. 2 矿料级配要求 5. 3 混合料技术要求， 6 施工 6. 1 一般规定 6.2 施工准备 6.3 混合料拌和、运输、摊铺、碾压及成型
C
C
施工质量管理与检查验收 DB 37/T4416—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出并组织实施。 本文件由山东省交通运输标准化技术委员会归口。 本文件起草单位：山东省高速路桥养护有限公司、山东省交通科学研究院、山东高速集团有限公司、
道路养护废旧材料可持续利用研发中心。
本文件主要起草人：邹泰、荆靖、樊亮、董光彬、李永振、孔祥波、郭怀亮、申全军、林江涛、马士杰、夏雨、魏慧、王福海、梁皓、张弛、张岩、刘新强、毕飞、张锐、王晓燕、郝晓君、王琳华、李峰、李淑江、王超、周涛、王兴臣、王伟、高稳成、展望、周圣杰、侯佳林。
II DB37/T4416—2021
彩色沥青及沥青混合料技术标准
（石油树脂型）
1范围
本文件规定了路面用石油树脂型彩色道路沥青的产品规范、彩色沥青混合料的设计、施工技术要求。 本文件适用于各等级公路、城镇道路、公园道路、停车场、广场、运动场等。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1722清漆、清油及稀释剂颜色测定法 GB/T5211.1颜料水溶物测定冷萃取法 GB/T5211.3颜料105℃C挥发物的测定 GB/T5211.15 5颜料和体质颜料通用试验方法第15部分：吸油量的测定 GB/T5211.18 颜料和体质颜料通用试验方法第18部分：筛余物的测定水法（手工操作） GB/T5211.19 着色颜料的相对着色力和冲淡色的测定目视比较法 GB/T32984彩色沥青混凝土 CJJ/T218城市道路彩色沥青混凝土路面技术规程 JTGE20公路工程沥青及沥青混合料试验规程 JTGF40公路沥青路面施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
普通型彩色沥青 colorasphalt 以石油树脂等为主要原料加工而成具有道路石油沥青性质的可着色的浅色胶结材料。
3. 2
改性型彩色沥青modifiedcolorasphalt 以石油树脂、聚合物改性剂等为主要原料加工而成具有聚合物改性沥青性质的可着色的浅色胶结材
料。 3. 3
着色剂pigment 用于彩色沥青混合料着色的专用颜料。
3. 4
彩色沥青混合料 +color asphaltmixture
1 DB37/T4416—2021
采用普通型彩色沥青或改性型彩色沥青作为结合料，与矿质集料和着色剂按一定比例经加热、搅拌而成的产品。
4 原材料要求
4.1一般规定 4. 1. 1 原材料进场应提供厂家出示的合格证或质量检测证书。 4.1.2 原材料运至现场后应进行质量检验，合格后方可使用。 4.1.3 不同颜色的着色剂不应混杂堆放。 4. 2 普通型彩色沥青
普通型彩色沥青的性能指标和试验方法应符合表1的要求。
表1 普通型彩色沥青技术要求
指标
单位 0. 1 mm ℃ cm cm ℃ Pa·s Pa·s 档一一 cm cm
技术要求 60~80 ≥46 ≥30 ≥100 ≥240 ≥180 ≤3. 0 ≤17 ≤±1.3 ≥55 ≥6 ≥15
试验方法 JTG E20 T 0604 JTG E20T0606 JTG E20 T 0605 JTG E20 T 0611 JTG E20 T 0620 JTG E20T0625
针入度（25℃，100g，5s）
软化点（环球法）延度（10℃，5cm/min）延度（15℃，5cm/min）
闪点 60℃动力黏度 135℃运动黏度
颜色等级（铁钻比色法）
GB/T 1722
质量变化（%）针入度比（%）延度（10℃）延度（15℃）
JTG E20 T 0609或T0610
JTG E20 T 0604 JTG E20 T 0605
TFOT（或RTFOT）后残留物
4. 3 改性型彩色沥青
改性型彩色沥青的性能指标和试验方法应符合表2的要求。
表2 改性型彩色沥青技术要求单位
指标
技术要求 40~60 ≥60 ≥20 ≥230 ≤3 ≤17 ≤±1.8 ≥65 ≥15
试验方法 JTGE20 T 0604 JTG E20 T 0606 JTG E20 T 0605 JTG E20 T 0611 JTG E20 T 0625
针入度（25℃，100g，5s）
0. 1 mm ℃ cm ℃ Pa·s 档一
软化点（环球法）延度（5℃，5cm/min）
闪点 135℃运动黏度
颜色等级（铁钴比色法） TFOT（或 质量变化（%） RTFOT）后 针入度比（%）残留物
GB/T 1722
JTG E20 T0609或T0610
JTG E20 T 0604 JTG E20 T 0605
延度（5℃）
cm
2
