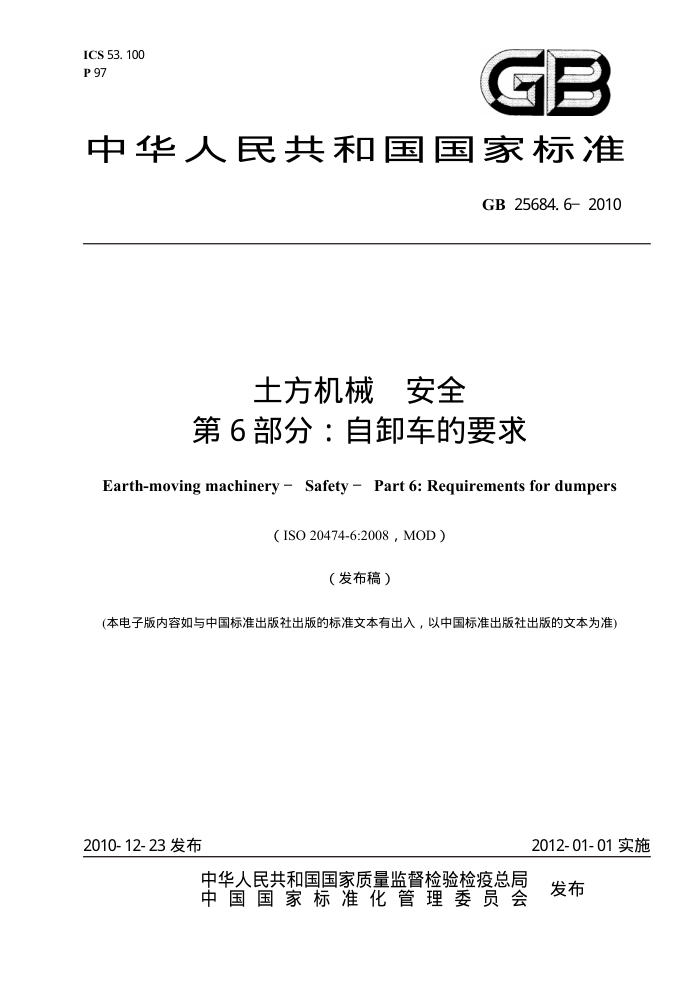

GB 25684.6- 2010
前言
本部分的4.2.1、4.2.3、4.2.4、4.2.5、4.3、4.4、4.5、4.6、4.7、4.8和4.9为强制性条款，其余为推荐性条款。
GB25684《土方机械安全》分为13个部分：一第1部分：通用要求；一第2部分：推土机的要求；一第3部分：装载机的要求；一第 4部分：挖掘装载机的要求；一第 5部分：液压挖掘机的要求；一第 6部分：自卸车的要求；一第 7部分：铲运机的要求；一第 8部分：平地机的要求；一第 9部分：吊管机的要求；一第 10部分：挖沟机的要求；一第 11部分：土方回填压实机的要求；一第 12部分：机械挖掘机的要求；一第 13部分：压路机的要求。 本部分为GB25684的第6部分，本部分应与第1部分配合使用。 本部分修改采用ISO20474-6:2008《土方机械安全第6部分：自卸车的要求》（英文版）本部分根据ISO20474-6:2008重新起草。 考虑到我国国情，在采用ISO20474-6:2008时，本部分做了一些修改。有关技术性差异已编入正文
中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
为便于使用，本部分做了下列编辑性修改：一删除了国际标准前言，修改了国际标准的引言和第1章；一对ISO20474-6:2008中引用的国际标准，用已被采用为我国的标准代替对应的国际标准；一参考文献增加了ISO/TS20474-14:2008和EN474-6:2006。 本部分的附录A和附录B为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分负责起草单位：天津工程机械研究院、内蒙古北方重型汽车股份有限公司、湘潭电机股份有
限公司、天津移山工程机械有限公司、陕西同力重工股份有限公司。
本部分参加起草单位：中环动力（北京）重型汽车有限公司、秦皇岛天业通联重工股份有限公司、 三一矿机有限公司。
本部分主要起草人：吴红丽、李来平、朱广辉、朱家涛、范翠玲、张其胜、霍威、满军城。
I GB 25684. 6- 2010
引
本部分是GB/T15706定义的C类标准。 本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
I GB 25684.6- 2010
土方机械安全第6部分：自卸车的要求
1范围
GB25684的本部分规定了轮胎式和履带式自卸车（包括小型自卸车和站立操纵式小型自卸车）的安全要求。
本部分与GB25684.1（规定了土方机械的通用安全要求）合并使用。GB25684本部分的特定要求优先于GB25684.1的通用要求。
本部分适用于GB/T8498定义的轮胎式和履带式自卸车，但不适用于公路自卸车。 GB25684的本部分规定了本范围的土方机械在制造商指定用途和预知的误操作条件下应用时，与
其相关的所有重大危险、危险状态或危险事件；并规定了在使用、操作和维护中消除或降低重大危险、 危险状态或危险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。
2规范性引用文件
下列文件中的条款通过GB25684的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8419土方机械司机座椅振动的试验室评价（GB/T8419-2007，ISO7096:2000，IDT） GB/T8498土方机械基本类型识别、术语和定义（GB/T8498-2008，ISO6165：2006，IDT） GB/T17771土方机械落物保护结构试验室试验和性能要求（GB/T17771-2010，ISO
3449:2005,IDT)
GB/T17921土方机械E 座椅安全带及其固定器性能要求和试验（GB/T17921—2010，ISO 6683:2005,IDT)
GB/T17922土方机械翻车保护结构试验室试验和性能要求（GB/T17922-1999，idtISO 3471:1994)
GB/T21154土方机械整机及其工作装置和部件的质量测量方法（GB/T21154-2007，ISO 6016:1998,IDT)
GB/T22355土方机械钅 铰接机架锁紧装置性能要求(GB/T22355-2008ISO10570:2004,IDT） GB/T25605土方机械目 自卸车术语和商业规格（GB/T25605-2010，ISO7132:2003，MOD） GB/T25692土方机械目 自卸车和自行式铲运机用限速器的性能试验（GB/T25692-2010，ISO
10268:1993IDT)
GB/T25610土方机械 自卸车车厢支承装置和司机室侧翻支承装置（GB/T25610-2010，ISO 13333:1994,IDT)
GB25684.1一2010土方机械安全第1部分：通用要求（ISO20474-1:2008，MOD）
3术语和定义
- GB 25684. 6- 2010
GB25684.1和GB/T25605确立的以及下列术语和定义适用于本部分。
3. 1
自卸车dumper 自行的履带式或轮胎式机械，有散开的车厢，用来运输、卸载或撒布物料。 注1：见GB/T8498及本部分的图A.1、图A.2和图A.3。 注2：自卸车由其他机械或设备进行装料，小型自卸车除外。
3. 2
刚性车架自卸车rigidframedumper 具有刚性车架，用车轮或履带转向的自卸车。 注：见GB/T8498及本部分的图A.1和图A.3。
3. 3
铰接车架自卸车 Earticulatedframedumper 具有铰接车架，并参与转向的自卸车。 注：见GB/T8498及本部分的图A.2。
3. 4
回转自卸车 swingdumper 具有可360°回转的上部结构的自卸车。 注1：见GB/T8498 注2：该上部结构由刚性车架、敬开式车厢和司机室组成，底盘可由履带或轮胎系统组成。
3. 5
小型自卸车 compactdumper 工作质量（见GB/T21154）小于或等于4500kg的铰接车架自卸车或刚性车架自卸车。 注1：见GB/T8498及本部分的图A.4、图A.5和图A.6。 注2：小型自卸车可装有整体式自装载工作装置。
3. 6
自装载工作装置self-loadingequipment 由铲斗支撑结构与连杆机构组成，整体安装在自卸车上的装置，用于自身向车厢中装填物料。 注：见图A.6。
4安全要求和/或防护措施
4.1一般要求
自卸车应符合GB25684.1中没有被本章特定要求所修改的安全要求和/或防护措施。 4.2车厢 4.2.1控制装置
如果卸料车厢可手动卸料，则应设计并安装能确保安全开启和关闭的控制装置。例如：从司机位置处或不同于卸料方向的适当位置。 4.2.2降低车厢
动力不足时，不使用专用工具，车厢能以安全方式降低到运输位置，例如：通过手动控制阀。 4.2.3车厢倾卸指示装置 2
