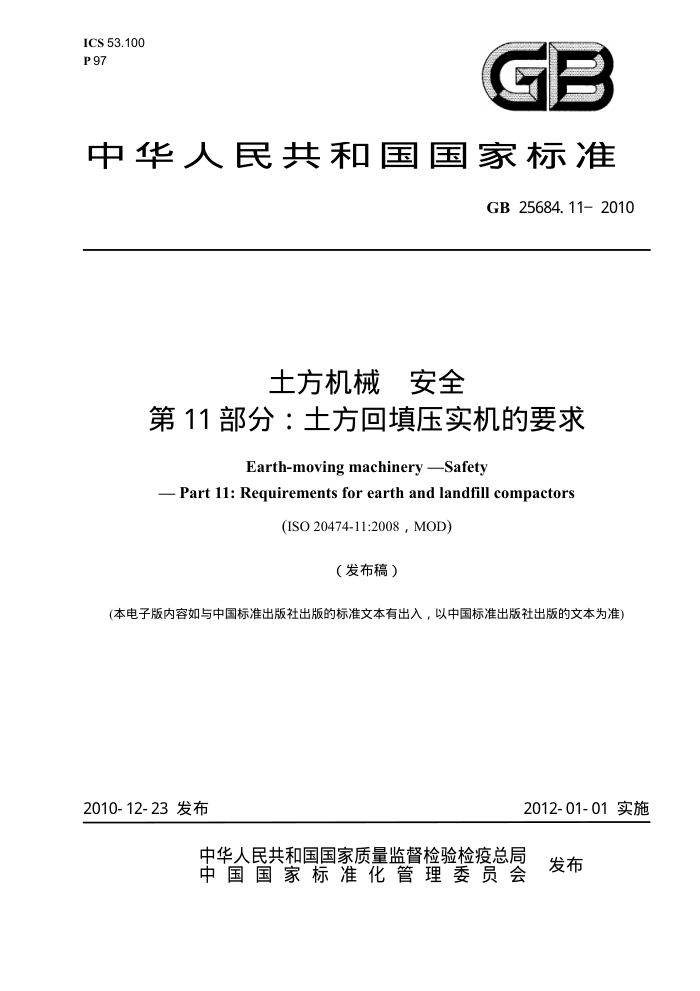

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB 25684.11- 2010
土方机械安全
第11部分：土方回填压实机的要求
Earth-moving machinery Safety
-Part 1l:Requirements for earth and landfill compactors
(ISO20474-11:2008,MOD)
（发布稿）
（本电子版内容如与中国标准出版社出版的标准文本有出入，以中国标准出版社出版的文本为准）
2012-01-01实施
2010-12-23 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB 25684.11—2010
前言
本部分的4.3.2、4.3.3、4.3.4、4.3.5、4.3.6、4.4、4.5、4.6、4.7为强制性条款，其余为推荐
性条款。
GB25684《土方机械安全》分为13个部分：
第1部分：通用要求；
一
一第2部分：推土机的要求；一第3部分：装载机的要求；一第4部分：挖掘装载机的要求；
第5部分：液压挖掘机的要求；一第6部分：自卸车的要求：一第7部分：铲运机的要求；一第8部分：平地机的要求；一第9部分：吊管机的要求；
第10部分：挖沟机的要求；第11部分：土方回填压实机的要求；
一第12部分：机械挖掘机的要求；
一第13部分：压路机的要求。 本部分为GB25684的第11部分，本部分应与第1部分配合使用。 本部分修改采用ISO20474-11:2008《土方机械安全第11部分：土方回填压实机的要求》（英
文版
本部分根据ISO20474-11:2008重新起草。 考虑到我国国情，在采用ISO20474-11:2008时，本部分做了一些修改。有关技术性差异已编入正
文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
为便于使用，本部分还做了下列缩辑性修改：一删除了国际标准的前言，修改了国际标准的引言和第1章；一对ISO20474-11:2008中引用的国际标准，用已采用为我国的标准代替对应的国际标准；
参考文献增加了ISO/TS20474-14:2008和EN474-11:2006。 本部分的附录A和附录B为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：天津工程机械研究院、厦门市产品质量监督检验院[国家场(厂)内机动车辆质量监
督检验中心。
本部分主要起草人：段琳、田力军、王一峰。 GB 25684. 11—2010
引言
本部分是GB/T15706定义的C类标准。 本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
I GB 25684.11—2010
土方机械安全第11部分：土方回填压实机的要求
1范围
GB25684的本部分规定了土方回填压实机的安全要求，并给出了土方回填压实机的图例（见附录 A)。
本部分与GB25684.1（规定了土方机械的通用安全要求）合并使用。GB25684本部分的特定要求优先于GB25684.1的通用要求。
本部分适用于GB/T8498定义的土方回填压实机。 GB25684的本部分规定了本范围的士方机械在制造商指定用途和预知的误操作条件下应用时，与
其相关的所有重大危险、危险状态或危险事件；并规定了在使用、操作和维护中消除或降低重大危险危险状态或危险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。
2规范性引用文件
下列文件中的条款通过GB25684的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T7920.5土方机械压路机和回填压实机术语和商业规格（GB/T7920.5—2003，ISO 8811:2000，M0D）
GB/T8419土方机械司机座椅振动的试验室评价（GB/T8419—2007，ISO7096:2000，IDT） GB/T8498土方机械基本类型识别、术语和定义（GB/T8498—2008，ISO6165:2006，IDT） GB/T10175.1土方机械装载机和挖掘装载机第1部分：额定工作载荷的计算和验证倾翻载荷
计算值的测试方法（GB/T10175.1—2008，ISO14397-1:2007，IDT）
GB/T19933.4土方机械司机室环境第4部分司机室的空调、采暖和(或）换气试验方法GB/T 19933.4-2005,ISO10263-4:1994,MOD)
GB/T21942土方机械装载机和正铲挖掘机的铲斗容量标定（GB/T21942一2008，ISO 7546:1983,MOD)
GB25684.1一2010土方机械安全第1部分：通用要求（ISO20474-1:2008，MOD）
3术语和定义
GB25684.1和GB/T7920.5确立的以及下列术语和定义适用于本部分。
3. 1
回填压实机landfillcompactor 自行的轮式压实机械，装有前置的工作装置可安装推土铲或装载附件，还装有碾碎并压实垃圾的辐
1 GB25684.11—2010
轮，通过机器的向前运动还可以推移、平整和装载土壤、回填物或废料（垃圾）
［GB/T8498-2008，定义4.9]
3. 2
推土工作装置dozingequipment 通过机器的运动推移、平整垃圾的工作装置。
3. 3
装载工作装置loadingequipment 用于装料、运输、分类、填埋及平整地面的工作装置。
3. 4
压轮drums 固定于桥上带压齿、凸块、羊足或格栅的钢轮。用于切碎、碾碎或压实垃圾。
4安全要求和/或防护措施
4.1一般要求
土方回填压实机应符合GB25684.1中没有被本章特定要求所修改的安全要求和/或防护措施。 4.2通道
GB25684.1一2010的4.2及以下特例适用于本部分，即：土方回填压实机第一级踏板的高度应丛压
轮的水平参考面开始测量。 4.3司机操作位置 4.3.1一般要求
GB25684.1—2010的4.3及以下4.3.2~4.3.6适用于本部分。 4.3.2司机位置底部
司机位置底部应能保护司机避免被穿透物料伤害。 4.3.3司机室门的防护装置
GB25684.1一2010的4.3.2.3及以下条款适用于带司机室的机器，即：如果司机室门的下半部分装有玻璃，则应安装防护装置，以避免物体进入司机室，除非玻璃面（参见GB9656）可提供类似的保护装置。 4.3.4除臭过滤器
GB25684.1一2010的4.3.2.5及以下条款适用于带司机室的机器，即：应安装除臭过滤器。 4.3.5空调
带司机室的机器应做安装空调系统的设计（见GB/T19933.4）。 4.3.6司机座椅
GB25684.12010的4.4.1.3适用于带司机室的机器，并且座椅还应符合GB/T8419规定的EM3 输入谱类的要求。
注：GB/T8419对土方回填压实机座椅没有座椅振动阻尼的要求。 4.4挡泥板
GB25684.1—2010的4.14.7不适用于土方回填压实机。 4.5转向系统
2
