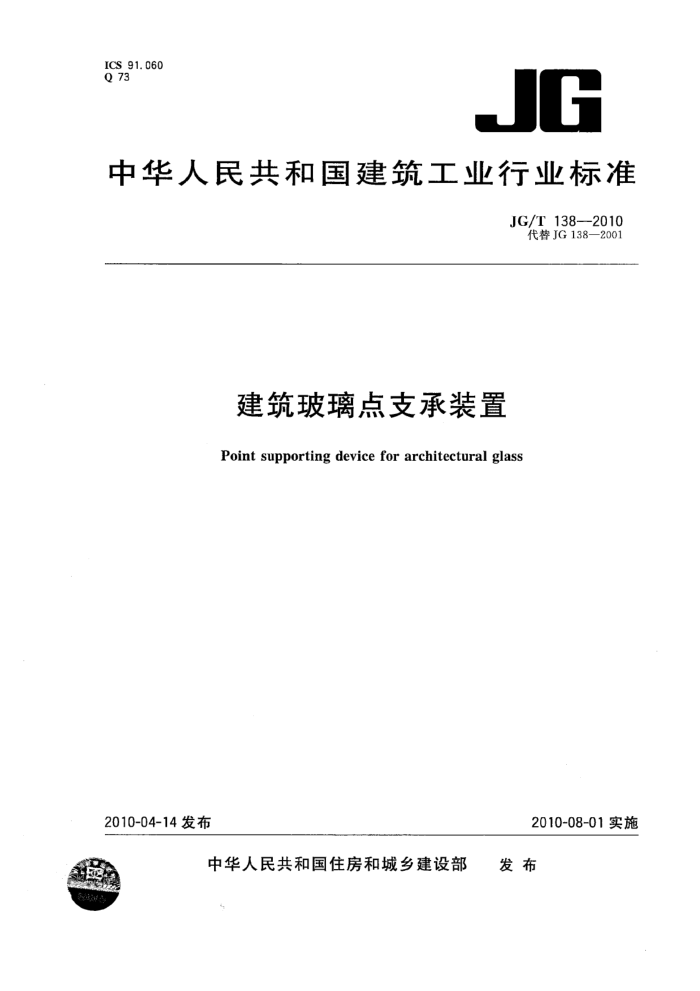

中华人民共和国建筑工业行业标准
JG/T1382010
代替JG138—2001
建筑玻璃点支承装置
Point supporting device for architectural glass
2010-08-01实施
2010-04-14发布
中华人民共和国住房和城乡建设部 发布 JG/T138—2010
目 次
前言 1
I
范围 2 规范性引用文件 3 术语和定义 4 分类、命名和标记 5 要求 6 试验方法
检验规则 8 产品标志、产品合格证、产品使用说明书·
7
..
10 11 12 15 16 17 20
包装、运输及贮存附录A（资料性附录） 驳接头构造附录B（资料性附录) 爪件构造…· 附录C（资料性附录） 爪臂数量和形状附录D（资料性附录） 玻璃夹具构造附录E（资料性附录） 点支承装置力学性能的设计选用方法附录F（规范性附录） 驳接头受拉试验方法附录G（规范性附录） 驳接头受压试验方法附录H(规范性附录) 驳接头受弯试验方法附录I(规范性附录） 爪件受拉试验方法附录(规范性附录） 爪件受压试验方法附录K（规范性附录） 爪件受弯试验方法附录L（规范性附录） 玻璃夹具受拉试验方法附录M（规范性附录） 玻璃夹具受弯试验方法·
9
2
23
25 27 30
33 35
..*.38 JG/T138-2010
前 創言
本标准代替JG138一2001《点支式玻璃幕墙支承装置》。 本标准与JG138一2001相比主要变化如下：
标准名称改为《建筑玻璃点支承装置》，扩大了点支承装置的适用范围；重新对驳接头、爪件进行分类、标记，增加了夹边式驳接头和玻璃夹具产品； -对驳接头及爪件的外观、结构、加工要求等相关规定作了部分修改；重新规定了点支承装置力学性能要求和试验方法；增加了标准附录。
本标准附录A、附录B、附录C、附录D、附录E为资料性附录；附录F、附录G、附录H、附录I、附录J、附录K、附录L、附录M为规范性附录。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：广东坚朗五金制品有限公司、中国建筑标准设计研究院。 本标准参加起草单位：广东省建筑科学研究院、中国建筑科学研究院、深圳市新山幕墙技术咨询有
限公司、上海市建筑科学研究院、深圳市三鑫特种玻璃技术股份有限公司、珠海市晶艺玻璃工程有限公司、北京中新方建筑科技研究中心、珠海市红海幕墙有限公司、北京德宏幕墙工程技术有限公司。
本标准主要起草人：周臣、张绍良、厉敏、石民祥、王洪涛、顾泰昌、包毅、左蔚雯、花定兴、王德勤、 刘忠伟、廖似雷。
本标准于2001年11月首次发布，本次为第一次修订。 JG/T138—2010
建筑玻璃点支承装置
1范围
本标准规定了建筑玻璃点支承装置的术语和定义、分类、命名和标记、要求、试验方法、检验规则、产品标志、产品合格证、产品使用说明书、包装、运输及贮存。
本标准适用于点支承玻璃幕墙、采光顶、雨篷和护栏等建筑用玻璃点支承装置，其他板材用点支承装置可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T193 普通螺纹直径与螺距系列 GB/T196 普通螺纹基本尺寸 GB/T197—2003 普通螺纹公差 GB/T228--2002 金属材料室温拉伸试验方法 GB/T1184一1996形状和位置公差未注公差值 GB/T1220 不锈钢棒 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 2100 一般用途耐蚀钢铸件 GB/T2828.1--2003计数抽样检验程序 第1部分：按接收质量限（AQL)检索的逐批检验抽样
计划
GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T 3098.15 紧固件机械性能 不锈钢螺母 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T4226 不锈钢冷加工钢棒 GB/T4237 不锈钢热轧钢板和钢带 GB/T 4238 耐热钢钢板和钢带 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T 9969.1 工业产品使用说明书总则 GB/T10125—1997 人造气氛腐蚀试验盐雾试验 GB/T14436工业产品保证文件总则 GB/T20878 不锈钢和耐热钢牌号及化学成分 YS/T420铝合金韦氏硬度试验方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
点支承装置pointsupportingdevice 以点连接方式直接承托和固定玻璃面板，并传递玻璃面板所承受的荷载或作用的组件。 注：点支承装置由驳接头和爪件组成，或指玻璃夹具。
1 JG/T 138—2010
3. 1. 1
驳接头routel 固定于爪件或支承结构上，直接夹持紧固玻璃面板，以提供支承并传递荷载或作用的组件。
3. 1.2
悬臂长度 cantileverlength 驳接头玻璃支承处到驳接头支承处的长度（参见附录A）。
3. 1.3
爪件spider 固定于支承结构上，支承驳接头并传递荷载或作用的构件。
3. 1. 4
玻璃夹具glassclamp 固定于支承结构上，直接夹持固定玻璃平面并传递其荷载或作用的组件。
3. 2
初始位移initialdisplacement 驳接头受压试验时，施加一定预加荷载后，承座和螺杆间产生的相对位移值。
3.3
驳接头受拉承载能力loadbearingcapabilityofroutelagainstaxialtension 在垂直于驳接头支承的玻璃平面方向的拉力作用下，驳接头不出现球头支承螺杆拉脱、拉断、螺纹
连接破坏或承座夹板固定螺钉破坏等失效现象时所能承受的最大轴向拉力。 3. 4
驳接头受压承载能力loadbearingcapabilityofroutelagainstaxialcompression 在垂直于驳接头支承的玻璃平面方向的压力作用下，驳接头不出现球头支承螺杆压弯变形、承座变
形过大或破坏、螺纹连接破坏或承座夹板固定螺钉破坏等失效现象时所能承受的最大轴向压力。 3. 5
驳接头受弯承载能力loadbearingcapabilityofroutelagainstbending 在平行于驳接头支承的玻璃平面方向的荷载作用下，驳接头螺杆出现不适于继续承载的1mm径
向弯曲残余变形时所能承受的作用力。 3. 6
爪件受拉承载能力loadbearingcapabilityofspideragainstaxialtension 在垂直于爪件所支承的玻璃平面方向的拉力作用下，爪件出现不适于继续承载的过度变形时所能
承受的最大拉力。 3.7
爪件受压承载能力loadbearingcapabilityof spideragainstaxialcompression 在垂直于爪件所支承的玻璃平面方向的压力作用下，爪件出现不适于继续承载的过度变形时所能
承受的最大压力。 3. 8
爪件受弯承载能力loadbearingcapabilityofspideragainstbending 在平行于爪件所支承的玻璃平面方向的荷载作用下，爪件出现不适于继续承载的1mm变形时所
能承受的作用力。 3. 9
玻璃夹具受拉承载能力loadbearingcapabilityofglassclampagainstaxialtension 在垂直于玻璃夹具支承的玻璃平面方向的拉力作用下，玻璃夹具前夹板出现不适于继续承载的轴
向位移、或不出现夹板固定螺钉和夹具连接螺钉螺纹连接破坏等失效现象时所能承受的最大拉力。 2
