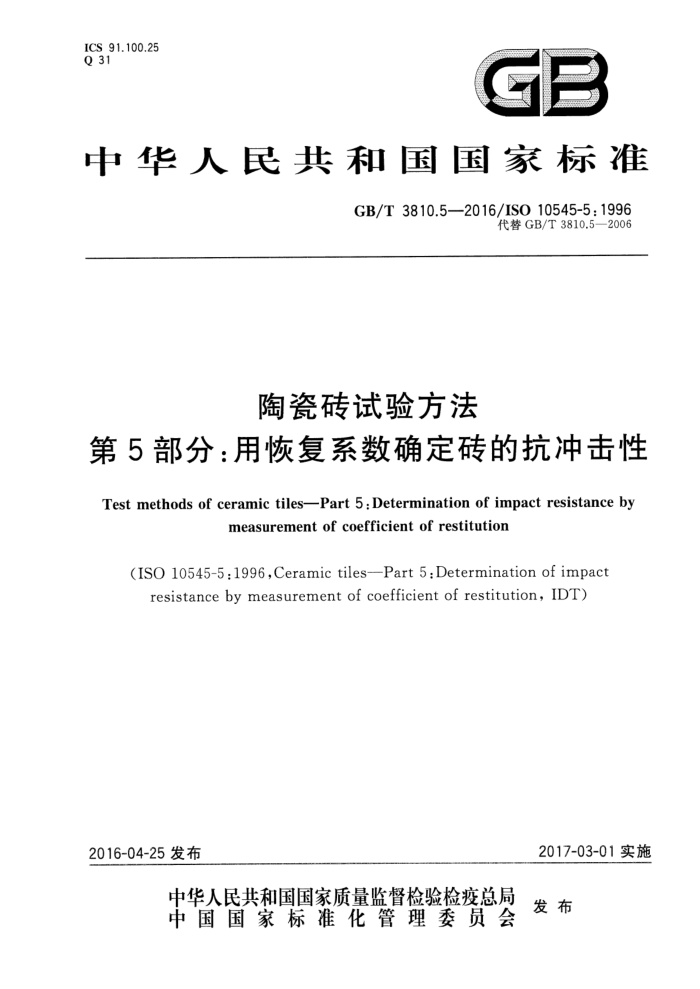

ICS 91.100.25 Q 31
GB
中华人民共和国国家标准
GB/T3810.5—2016/ISO10545-5:1996
代替GB/T3810.5—2006
陶瓷砖试验方法
第5部分：用恢复系数确定砖的抗冲击性 Test methods of ceramic tiles-Part 5:Determination of impact resistance by
measurement of coefficient of restitution
(ISO 10545-5:1996,Ceramic tiles-Part 5:Determination of impact
resistance by measurement of coefficient of restitution, IDT)
2017-03-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3810.5—2016/ISO10545-5:1996
前言
GB/T3810《陶瓷砖试验方法》分为16个部分：
第1部分：抽样和接收条件；第2部分：尺寸和表面质量的检验；第3部分：吸水率、显气孔率、表观相对密度和容重的测定；第4部分：断裂模数和破坏强度的测定；第5部分：用恢复系数确定砖的抗冲击性；第6部分：无釉砖耐磨深度的测定；第7部分：有釉砖表面耐磨性的测定第8部分：线性热膨胀的测定；第9部分：抗热震性的测定；第10部分：湿膨胀的测定；第11部分：有釉砖抗釉裂性的测定； -第12部分：抗冻性的测定；第13部分：耐化学腐蚀性的测定；第14部分：耐污染性的测定；第15部分：有釉砖铅和镉溶出量的测定；第16部分：小色差的测定。
一
本部分为GB/T3810的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3810.5一2006《陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性》。 本部分与GB/T3810.5—2006相比主要变化如下：
修改了术语和定义（见2.1，2006版的2.1）；修改了混凝土块的制备（见5.3，2006版的5.3）。
本部分使用翻译法等同采用ISO10545-5：1996《陶瓷砖 第5部分：用恢复系数确定砖的抗冲击性》（英文版）。
本部分做了下列编辑性修改： a）标准名称修改为《陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性》； b）纳人了1997年出版的技术勘误ISO10545-5：1996/Cor.1：1997的内容，把图A.1中“内径Φ0”
用“内径Φ30”代替（见图A.1）。 本部分由中国建筑材料联合会提出。 本部分由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本部分起草单位：威阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有
限公司、广东新明珠陶瓷集团有限公司、广东兴辉陶瓷集团有限公司、广东东鹏控股股份有限公司、工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术评价实验室。
本部分主要起草人：段先湖、王博、李莹、张旗康、李列林、陈洪再、金国庭。 本部分所代替标准的历次版本发布情况为：
GB/T3810.51999GB/T3810.5—2006。
I GB/T 3810.52016/IS010545-5:1996
陶瓷砖试验方法
第5部分：用恢复系数确定砖的抗冲击性
1范围
GB/T3810的本部分规定了用恢复系数来确定陶瓷砖抗冲击性的试验方法。
2术语和定义
下列术语和定义适用于本文件。
2.1
两个碰撞物体间的恢复系数 coefficient of restitutionbetweentwoimpactingbodies 5 碰撞后的相对速度除以碰撞前的相对速度。
3原理
把一个钢球由一个固定高度落到试样上并测定其回跳高度，以此测定恢复系数。
4设备
4.1铬钢球：直径为19mm土0.05mm。 4.2落球设备（见图1）：由装有水平调节旋钮的钢座和一个悬挂着电磁铁、导管和试验部件支架的竖直钢架组成。
试验部件被紧固在能使落下的钢球正好碰撞在水平瓷砖表面中心的位置。固定装置如图1所示，其他合适的系统也可以使用。 4.3电子计时器（可选择的），用麦克风测定钢球落到试样上的第一次碰撞和第二次碰撞之间的时间间隔。
5试样
5.1 试样的数量
分别从5块砖上至少切下5片75mm×75mm的试样。实际尺寸小于75mm的砖也可以使用。 5.2试验部件的简要说明
试验部件是用环氧树脂粘合剂将试样粘在制好的混凝土块上制成。 5.3混凝土块
混凝土块的体积约为75mm×75mm×50mm，用这个尺寸的模具制备混凝土块或从一个大的混凝土板上切取。
1 GB/T 3810.5-2016/ISO 10545-5:1996
5.4环氧树脂粘合剂
这种粘合剂应不含增韧成分。 一种合适的粘合剂是由表氯醇和二苯酚基丙烷反应生成的环氧树脂2份（按质量计)和作为硬化剂
的活化了的胺1份（按质量计)组成。用粒子计数器或其他类似方法测定的平均粒度为5.5μm的纯二氧化硅填充物同其他成分以合适的比例充分混合后形成一种不流动的混合物。 5.5试验部件的安装
在制成的混凝土块表面上均匀地涂上一层2mm厚的环氧树脂粘合剂。在3个侧面的中间分别放 3个直径为1.5mm钢质或塑料制成的间隔标记，以便于以后将每个标记移走。将规定的试样正面朝上压紧到粘合剂上，同时在轻轻移动3个间隔标记之前将多余的粘合剂刮掉。试验前使其在温度为 23℃士2℃和相对湿度为50%士5%的条件下放3d。如果瓷砖的面积小于75mm×75mm也可以用来测试。放一块瓷砖使它的中心与混凝土的表面相一致，然后用瓷砖将其补成75mm×75mm的面积。
100 90 80 70 1
60 U 50
30 20 10
：曲线A ·曲线B
+
0. 125 0+ 0. 25 0. 5 1.0 2. 0 4. 0 8. 0
骨料粒度/mm
图2 2最大颗粒为8mm的砂石级配曲线
6步骤
用水平旋钮调节落球设备（4.2)以使钢架垂直。将试验部件放到电磁铁的下面，使从电磁铁中落下的钢球（4.1)落到被紧固定位的试验部件的中心。
将试验部件放到支架上，将试样的正面向上水平放置。使钢球从1m高处落下并回跳。通过合适的探测装置测出回跳高度（精确至士1mm)进而计算出恢复系数e。
