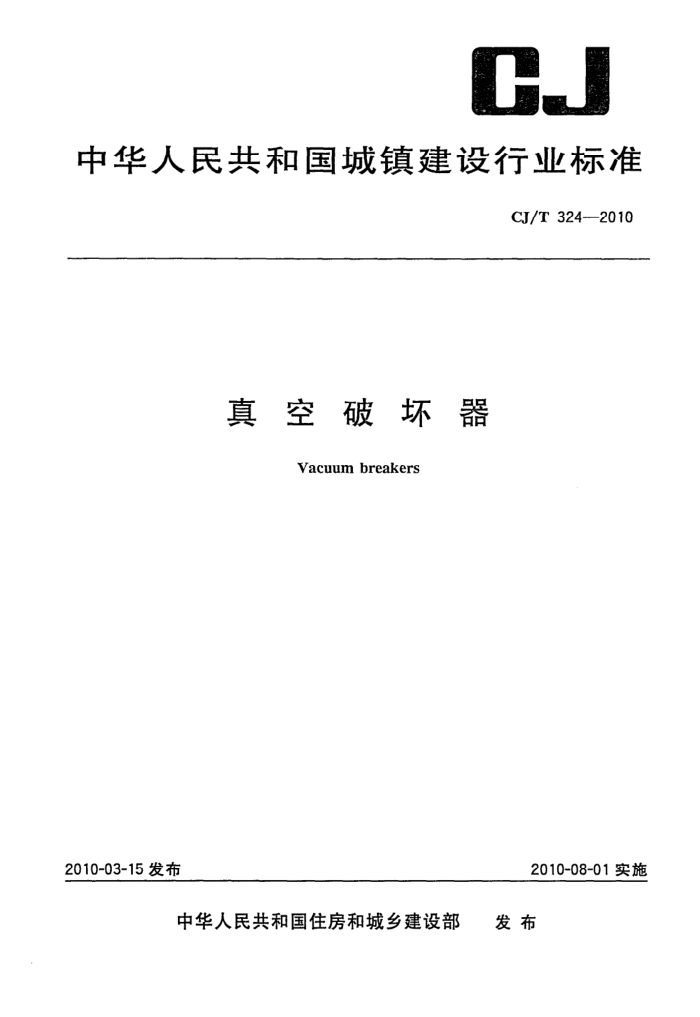

中华人民共和国城镇建设行业标准
CJ/T324—2010
真空破坏器
Vacuum breakers
2010-08-01实施
2010-03-15发布
发布
中华人民共和国住房和城乡建设部 CJ/T324—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 产品分类、型号、代号、结构形式. 5 材料 6 要求
试验方法 8 检验规则 9标志、包装、运输和贮存附录A（规范性附录）真空破坏器型号编制方法， ... 附录B（资料性附录） 真空破坏器结构形式示意图
7
10 11 CJ/T324--2010
前言
本标准修改采用EN14455一2005饮用水防回流污染设备一DN15～DN50的L类A型和B型承
压式进气阀》(英文版)。
本标准与EN14455一2005的主要技术差异如下：一真空破坏器止回阀的低背压密封性能、正压关闭压力性能采用EN13959一2004《公称尺寸
DN6到DN250（含）的E族，A、B、C和D型防污染止回阀》英文版）。 补充了软管型真空破坏器流量和水头损失，采用EN14454一2005《生活饮用水防回流设备 DN15DN32的H类A型软管倒流防止器》（英文版）和EN15096一2008《生活饮用水防回流设备一DN15～DN25的H类B型和D型软管反真空阀一一般技术规格》（英文版）。 补充了真空破坏器进气阀的补气流量及测试方法，采用瑞典标准SIB-M4--1975《供水系统用真空破坏器的测试规范》（瑞典文版)中的相关测试方法。 未引用该标准对真空破坏器噪声属性的规定。
本标准附录A为规范性附录，附录B为资料性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：上海现代建筑设计（集团)有限公司技术中心。 本标准参加起草单位：沃茨水暖技术（台州）有限公司、上海上龙供水设备有限公司、多歌（中国）有
限公司、上海高桥水暖设备有限公司、佛山市南海永兴阀门制造有限公司、华东建筑设计研究院有限公司、上海市建筑科学研究院。
本标准主要起草人：张森、万水、曹明康、季能平、毛国峰、薛颖、顾立雄、陈健明、冯旭东、时志洋、 徐蔚雁。
II CJ/T324—2010
真空破坏环器
1范围
本标准规定了真空破坏器的产品分类、型号、代号、结构形式、材料、要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于安装在生活饮用水管道公称尺寸不大于50mm、工作压力不大于1.0MPa、工作温度不高于65℃的防止回流的真空破坏器。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志 GB/T196 普通螺纹基本尺寸 GB/T1220 不锈钢棒 GB/T4334 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 GB/T4423 铜及铜合金拉制棒 GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 55°密封管螺纹 、第2部分：圆锥内螺纹与圆锥外螺纹 GB/T7307 55°非密封管螺纹 GB/T10125 人造气氛腐蚀试验盐雾试验eqvISO9227：1990 GB/T12220 通用阀门标志 GB/T12225 5.：通用阀门铜合金铸件技术条件
GB/T12230 通用阀门不锈钢铸件技术条件 GB/T1239.2 冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T13927 工业阀门压力试验 GB/T16693 软管快速接头 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17306 包装消费者的需求 HG/T3097 橡胶密封件110℃热水供应管道上管接口密封圈材料规范 JB/T308 阀门型号编制方法 JB/T5296 通用阀门流量系数和流阻系数的试验方法 JB/T 7927 阀门铸钢件外观质量要求 YB/T11弹簧用不锈钢丝
3术语和定义
下列术语和定义适用于本标准： CJ/T324—2010
3. 1
真空破坏器 vacuumbreaker 能自动消除给水管道内真空，有效防止虹吸回流的装置。分为大气型、压力型和软管型。
3. 2
大气型真空破坏器 atmospheric vacuum breaker 在给水管内压力小于大气压时导人大气的真空破坏器。
3. 3
压力型真空破坏器 pressurevacuumbreaker 在给水管道内压力降至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的真空
破坏器。 3. 4
软管型真空破坏器hoseconnectionvacuumbreaker 专用于连接软管的真空破坏器。
4产品分类、型号、代号、结构形式 4.1产品分类
真空破坏器分为：大气型、压力型和软管型。 4.2型号
真空破坏器型号的编制应符合附录A的规定。 4.3代号
