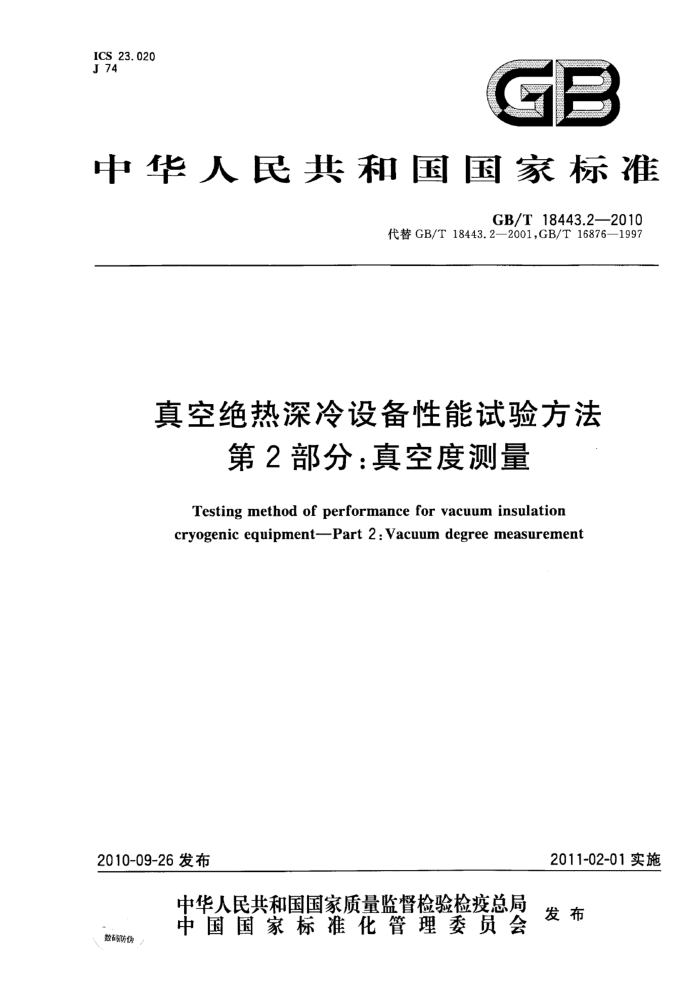

ICS 23.020 J 74
GB
中华人民共和国国家标准
GB/T18443.22010
代替GB/T18443.2—2001,GB/T16876—1997
真空绝热深冷设备性能试验方法
第2部分：真空度测量
Testing method of performance for vacuum insulation cryogenic equipment-Part 2: Vacuum degree measurement
2011-02-01实施
2010-09-26发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T18443.2—2010
前言
GB/T18443《真空绝热深冷设备性能试验方法》分为8个部分：
第1部分：基本要求；第2部分：真空度测量；第3部分：漏率测量；第4部分：漏放气速率测量；第5部分：静态蒸发率测量；第6部分：漏热量测量；第7部分：维持时间测量；第8部分：容积测量。
本部分为GB/T18443的第2部分。 本部分代替GB/T18443.2一2001《低温绝热压力容器试验方法 真空度测量》和GB/T16876
-
1997《液氮容器夹层真空度检验方法》。
本部分与GB/T18443.2一2001相比，主要变化如下：
适用范围由低温绝热压力容器的夹层真空度测量，扩大为真空绝热深冷压力容器、真空绝热深冷焊接气瓶和真空绝热管及其管件等真空绝热深冷设备的夹层真空度测量。 一增加了术语和定义。 将GB/T16876一1997的内容整合进人了本部分。
本部分的附录A和附录B为资料性附录。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本部分起草单位：上海市特种设备监督检验技术研究院、上海市气体工业协会、上海交通大学、四川
空分设备（集团）有限责任公司、国家低温容器质量监督检验中心、上海华谊集团装备工程有限公司、中国特种设备检测研究院。
本部分主要起草人：罗晓明、周伟明、易希朗、陈光奇、舒文华、寿比南、薛季爱、顾福明、汪荣顺、 薛小龙、施锋萍、魏勇彪、王为国。
本部分所代替标准的历次版本发布情况为：
GB/T18443.2—2001 ——GB/T16876—1997。
I GB/T18443.2—2010
真空绝热深冷设备性能试验方法
第2部分：真空度测量
1范围
GB/T18443的本部分规定了真空绝热深冷设备夹层真空度测量的试验原理与方法、试验装置、设备和仪器、试验条件与试验准备、试验步骤、数据处理和试验记录与试验报告等要求。
本部分适用于除储运液氢介质以外的真空绝热深冷压力容器、真空绝热深冷焊接气瓶、真空绝热管及其管件等真空绝热深冷设备夹层真空度的测量，其他设备可参照执行。 2规范性引用文件
下列文件中的条款通过GB/T18443的本部分的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T18443.1一2010真空绝热深冷设备性能试验方法第1部分：基本要求 3术语和定义
GB/T18443.1确立的以及下列术语和定义适用于本部分。
3. 1
夹层真空度interspacedvacuumdegree 真空绝热深冷设备中夹层空间的气体绝对压力，单位为帕(Pa)。
3.2
静态夹层真空度 staticinterspacevacuumdegree 真空绝热深冷设备中夹层空间在密闭状态下的真空度，单位为帕(Pa)。
3. 3
动态夹层真空度dynamicinterspacevacuumdegree 真空绝热深冷设备中夹层空间在抽气系统抽气状态下的真空度，单位为帕（Pa）。
3. 4
常温真空度interspacevacuumdegreeofnormalatmospherictemperature 真空绝热深冷设备中未注入深冷液体，且内胆与外壳都处于环境温度时的静态夹层真空度，单位为
帕（Pa）。 3. 5
低温真空度interspacevacuumdegreeafterloaded 真空绝热深冷设备已注人深冷液体，且处于热平衡状态时的静态夹层真空度，单位为帕（Pa）。
3. 6
封口真空度sealing-offvacuumdegree 常温下封口时的夹层真空度，单位为帕(Pa）。
4试验原理与方法 4.1夹层真空度的测量分为直接测量法和间接测量法。直接测量法试验装置原理图见图1，间接测量
1 GB/T18443.2—2010
法试验装置原理图见图2。 4.2直接测量法是指利用安装在被检件上的真空规管直接测量夹层的真空度。 4.3间接测量法是指在被检件上外接真空维持系统后测量夹层真空度。
至抽气系统
1-真空规管； 2——被检件。
图1直接测量法试验装置原理图
T
1-—被检件； 2- 一被检件真空阀；
一真空规管； 4—抽气系统真空阀； 5-—真空机组。
3
图2间接测量法试验装置原理图
5试验装置、设备和仪器
试验装置、设备和仪器应符合GB/T18443.1一2010中4.2的规定。 6试验条件与试验准备 6.1试验基本要求应符合GB/T18443.1的规定。 6.2常温真空度测量时，被检件内容器和外壳应处于环境温度下。 6.3低温真空度测量时，被检件中试验介质的液位应大于50%，且系统达到热平衡后进行试验。 6.4测量管路上的真空规管应垂直安放，真空规管开口平面应平行于气流流动方向，且真空规管在试验前15min内不应进行“除气”。 6.5当采用易燃深冷液体作为试验介质时，充装前应进行安全检查。充装时应测量真空度，如真空度值上升，应立即停止充装并排液，最后用氮气置换易燃介质。 2 GB/T 18443.2—2010
式中： P—被检件夹层真空度，单位为帕(Pa)； T一一（深冷液体温度十环境温度）/2，单位为开尔文（K）； T。——环境温度，单位为开尔文(K)； P1一一试验时连通空间的真空度，单位为帕(Pa)； P。—测量管路的本底真空度，单位为帕(Pa)； V,一被检件真空阀至抽气系统真空阀间测量管路（包括真空规管）的容积，单位为立方米（m"）； V被检件夹层空间的有效容积，单位为立方米（m）。 试验记录与试验报告 9.1 试验记录格式参照附录A。 9. 2 试验报告格式参照附录B。
O GB/T18443.2—2010
附录A （资料性附录）
常温或低温真空度检测记录
常温或低温真空度检测记录格式可参照表A.1。
表A.1常温或低温真空度检测记录
直接测盘法
大气压 kPa
环境温度
试验日期
试验时间
C
真空夹层几何容积
常温/低温真空度
m*
Pa
间接测盘法
试验日期
试验起止时间
环境温度
大气压 kPa
℃
真空夹层几何容积
测盘管路几何容积
m*
m3
开始时测量管路的本底真空度P。
结束时测量管路真空度P，"
开始时间
结束时间
计算测量管路漏放气速率 Pa · m"/s
Pa
Pa
测量管路的本底真空度P。
连通夹层后连通空间真空度P
Pa
Pa
记录：
核对：
5 GB/T18443.22010
附录B （资料性附录）
常温或低温真空度检测报告
常温或低温真空度检测报告格式可参照表B.1。
表B.1常温或低温真空度检测报告
报告编号：
)
常温真空度检测（
)
低温真空度检测（
真空夹层几何容积
日期环境温度
ms 大气压 kPa
℃
试验前仪器情况
外壳温度是否在环境温度下
内容器温度是否在环境温度下
真空度 Pa
试验后仪器情况
备注
审核：
核对：
编制：
6
