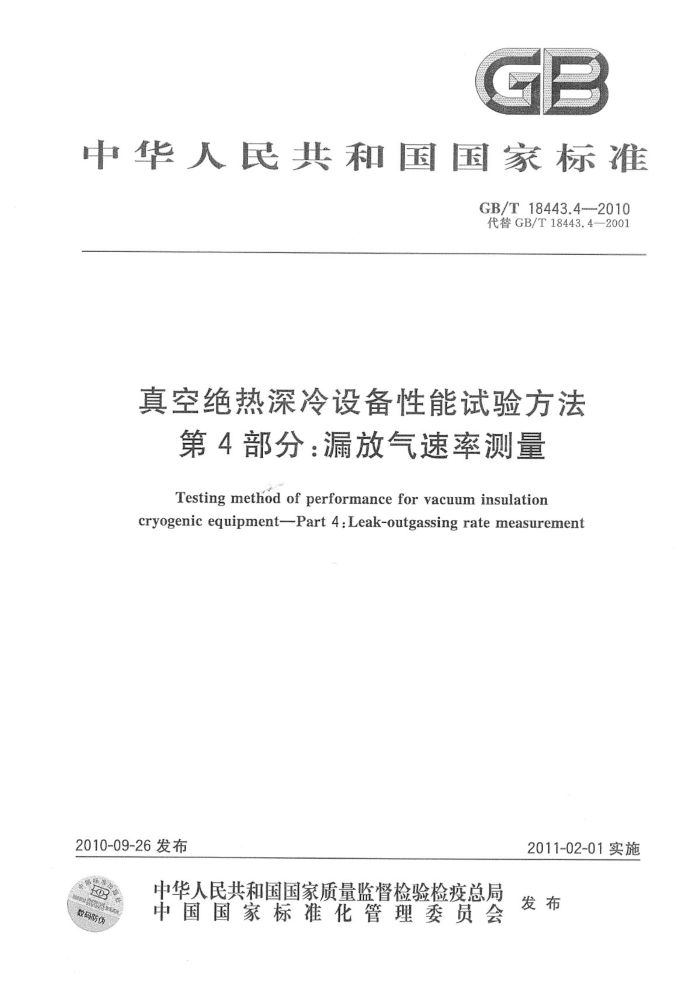

GE
中华人民共和国国家标准
GB/T18443.4-2010 代替GB/T18443.4——2001
真空绝热深冷设备性能试验方法
第4部分：漏放气速率测量 Testingmethod of performance for vacuum insulation
cryogenic equipment-Part 4:Leak-outgassing rate measurement
2011-02-01实施
2010-09-26发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
769 GB/T18443.4—2010
前言
GB/T18443《真空绝热深冷设备性能试验方法》分为8个部分：
第1部分：基本要求；第2部分：真空度测量；第3部分：漏率测量；第4部分：漏放气速率测量；
第5部分：静态蒸发率测量；第6部分：漏热量测量；一第7部分：维持时间测量；
第8部分：容积测量。 本部分为GB/T18443的第4部分。 本部分代替GB/T18443.4一2001《低温绝热压力容器试验方法 漏放气速率测量》。 本部分与GB/T18443.4—2001相比，主要变化如下：
适用范围由低温绝热压力容器扩大为真空绝热深冷压力容器、真空绝热深冷焊接气瓶和真空绝热管及其管件等真空绝热深冷设备的漏放气速率测量；增加、修改了一些术语和定义；一增加了试验持续时间的要求；
一增加了间接测量法2；
增加了试验记录和试验报告的格式。 本部分的附录A和附录B为资料性附录。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本部分起草单位：上海市特种设备监督检验技术研究院、上海市气体工业协会、航天晨光股份有限
公司、上海交通大学、国家低温容器质量监督检验中心、上海华谊集团装备工程有限公司、中国特种设备检测研究院。
本部分主要起草人：王芳、周伟明、罗晓明、汪荣顺、舒文华、寿比南、薛季爱、陈光奇、顾福明、 施锋萍、魏勇彪、薛小龙、王为国。
本部分所代替标准的历次版本发布情况为：
GB/T18443.4—2001。
I GB/T18443.4—2010
真空绝热深冷设备性能试验方法
第4部分：漏放气速率测量
1范围
GB/T18443的本部分规定了真空绝热深冷设备夹层漏放气速率测量的试验原理与方法、试验装置、设备和仪器、试验条件与试验准备、试验步骤、数据处理和试验记录与试验报告等要求。
本部分适用于除储运液氢介质以外的真空绝热深冷压力容器、真空绝热深冷焊接气瓶、真空绝热管及其管件等真空绝热深冷设备夹层漏放气速率的测量，其他设备可参照执行。
2规范性引用文件
下列文件中的条款通过GB/T18443的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T18443.1一2010真空绝热深冷设备性能试验方法第1部分：基本要求 GB/T18443.2真空绝热深冷设备性能试验方法第2部分：真空度测量 GB/T18443.3真空绝热深冷设备性能试验方法第3部分：漏率测量
3术语和定义
GB/T18443.1—2010、GB/T18443.2和GB/T18443.3确立的以及下列术语和定义适用于本部分。 3. 1
标唯方导网免费标准站bzfxw.com
解吸desorption 被材料吸附的气体或蒸气的释放现象。释放可以是自然的，也可采用物理方法加速。
3.2
放气outgassing 气体从材料中自然的解吸。
3.3
放气速率outgassingrate 常温状态下，单位时间内真空夹层中各种材料所有表面解吸的气体量，单位为帕立方米每
秒(Pam"/s)。 3. 4
漏放气速率leak-outgassingrate 真空夹层内总的漏率和放气速率之和，单位为帕立方米每秒（Pa·m"/s）。
4试验原理与方法 4.1通过测量常温下一定时间间隔内静态夹层真空度的变化值，计算漏放气速率值。 4.2真空夹层的漏放气速率测量分为直接测量法和间接测量法。 4.3当被检件夹层上安装有真空规管，可采用直接测量法，其试验装置原理图见图1。
1 GB/T18443.4—2010
1—真空规管；
一被检件；被检件真空阀。
2-
3
图1直接测量法试验原理图
4.4当被检件夹层上未安装真空规管，可采用间接测量法，其试验装置原理图见图2。
N
CHINA L C
1- 被检件； 2-
被检件真牵真空规管 C 测量管路真空机组
3- N 5- 抽气系统 6-
图2间接测量法试验原理图
试验装置、设备和仪器试验装置、设备和仪器应符合GB/T18443.1中4.2的规定。 试验条件与试验准备试验条件与试验准备应符合GB/T18443.1的规定。当采用间接测量法还应符合以下要求： a) 应对测量管路进行除气、抽空处理； b) 真空机组应对测量管路进行抽空，其本底真空度应优于1×10-3Pa，且优于被检件夹层真空度
5
Com
6
个数量级；
c) 采用间接测量法时，应先对测量管路进行漏放气速率测量，测量管路的漏放气速率值应小于
1×10-8Pa·m/s; d) 真空规管在试验开始前15min内不应进行“除气”。
7试验步骤 7.1直接测量法 7.1.1被检件真空阀处于关闭状态，内胆和外壳接近环境温度，且夹层压力相对稳定后，测量夹层初始真空度，同时开始记录数据。 7.1.2试验持续时间不小于2h且不超过72h，测量静置后的真空度。 7.1.3 记录真空度P，（t）的时间间隔应不大于2h。 2 GB/T18443.4—2010
7.2间接测量法 7.2.1间接测量法1 7.2.1.1关闭被检件真空阀和抽气系统真空阀，记录测量管路的本底真空度，然后打开被检件真空阀，
观察测量管路真空度的变化，压力平衡后，记录稳定后的连通空间初始真空度和时间。 7.2.1.2试验持续时间不小于2h且不超过72h，以时间间隔不大于10min记录连通空间真空度
P2（t)随时间的变化过程。 7.2.1.3关闭被检件真空阀和抽气系统真空阀，用直接测量法测定测量管路的漏放气速率，以时间间
隔不大于10min记录测量管路真空度P，（t)随时间的变化过程。 7.2.1.4测量完成后打开被检件真空阀和抽气系统真空阀重新对被检件抽空至原真空度。
7.2.2间接测量法2 7.2.2.1关闭被检件真空阀和抽气系统真空阀，记录测量管路的本底真空度，然后打开被检件真空阀，
观察测量管路真空度的变化，得压力平衡后，记录稳定后的连通空间初始真空度Pi，P，即被检件夹层空间初始真空度P关闭被检件真空阀，同时记录时间。 7.2.2.2试验持续时间应木小于2h且不超过72h，关闭抽气系统真空阀，追录管路本底真空度P。，
打开被检件真空阀观察测量管路真空度的变化。观察2min后，待夹层空间与测量管路空间压力平衡，记录稳定后连通季间的真空度Pz. 7.2.2.3测量完成后打开被检件真空阀和抽气系统真空阀，重新对被检件抽空至原真空度。 8数据处理 S 8.1直接测量法测漏放气速率时，按式（1)计算，
=AP(yK
R n
J
(1)
N
式中：
Q 被检件真空夹层的漏放气速率，单位为帕立方米每秒（Pa·m/s）， AP(t) 夹层空间真空度变化率，单位为帕每秒（Pa/s)，即夹层空间真塑度变化量△P（t）与产生
A
该变化所需时间△的比值，△P（）取测试记录时间内的后1时间段内的变化量； V一被检件真空夹层几何容积，单位为立方米（m）： K——夹层容积的修正系数，真空绝热K=1,真空多层绝热K=6.9，真空粉末绝热K=0.6。
8.2间接测量法1测漏放气速率时，按式（2)计算：
SaAP.+-y
.(2)
At
At
式中：
Q 被检件真空夹层的漏放气速率，单位为帕立方米每秒（Pa·m/s)）； △Pz(t)
连通空间真空度变化率，单位为帕每秒（Pa/s)；即连通空间真空度变化量△P，（t)与产生该变化所需时间△t的比值，△P2(t)取测试记录时间内的后1/3时间段内的变化量。
At
V 测量管路的几何容积，单位为立方米（m"）； K—一夹层容积的修正系数，真空绝热K=1，真空多层绝热K=0.9，真空粉末绝热K=0.6；
V 被检件真空夹层几何容积，单位为立方米（m"）； △P,(t)
测量管路真空度变化率，单位为帕每秒(Pa/s)；即测量管路真空度变化量△P（t)与产生该变化所需时间△z的比值，△Ps（t)取测试记录时间内的后1/3时间段内的变化量。
At
3 GB/T 18443.4—2010
8.3 间接测量法2测漏放气速率时，按如下公式计算 8.3.1静置时间间隔t后的夹层真空度值按式（3)计算：
P=P+(P,P) V
·（3）
L
式中： P2 静置时间间隔t后的夹层真空度，单位为帕（Pa）； P.—一静置时间间隔t后，连通空间的真空度，单位为帕（Pa)； P。- 一静置时间间隔t后，管路本底真空度，单位为帕（Pa）； V- 测量管路的几何容积，单位为立方米（m"）； V- 被检件真空夹层几何容积，单位为立方米（m"）。
8.3.2 被检件真空夹层的漏放气速率按式（4)计算。
Q-P"-PLvK
-（4)
L
式中： Q 一被检件真空夹层的放气速率，单位为帕立方米每秒（Pa·m/s）； Pi 夹层空间初始真空度，单位为帕（Pa)； P2" 静置时间间隔t后夹层真空度，单位为帕（Pa）； V- 一被检件真空夹层几何容积，单位为立方米（m）； K- 一夹层容积的修正系数，真空绝热K=1，真空多层绝热K=0.9，真空粉末绝热K=0.6；
静置时间，单位为秒（s）。
t-
9试验记录与试验报告 9.1 试验记录格式可参照附录A。 9.2试验报告格式可参照附录B。 GB/T18443.42010
附录A （资料性附录）
漏放气速率检测记录（直接法）
直接法测量漏放气速率检测记录表格可参照表A.1。
表A.1漏放气速率检测记录（直接法）
产品编号真空计型号
产品型号真空计编号
产品名称真空机组编号
真空夹层几何容积
绝热方式
m
真空计度数P
序号
时间
环境温度
记录人
Pa
℃
1
2 3
4
10 6
ww.docin.com
7
9 10 11 12
备注
记录：
核对：
5 GB/T18443.4—2010
间接法1测量漏放气速率检测记录表格可参照表A.2。
表A.2漏放气速率检测记录（间接法1)
产品名称真空机组编号绝热方式
产品编号真空计型号
产品型号真空计编号测量管路几何容积
真空夹层几何容积
m3
m3
管路真空度Ps 环境温度
连通空间真空度P：
记录人
序号 Y 2 3 4 5 6 7 8 9 10 11 12
时间
Pa
Pa
备注记录：
.dwein.com
A
间接法2测量漏放气速率检测记录表格可参照表A.3
表A.3漏放气速率检测记录（间接法2）
产品名称真空机组编号绝热方式环境温度
产品型号真空计编号测量管路几何容积
产品编号真空计型号真空夹层几何容积
m 真空计度数
m3
记录人
序号
时间
℃
Pa
连通空间初始真空度P
1
Pa
管路本底真空度P。
2
Pa
连通空间的真空度P：
3
Pa
备注记录：
核对：
6
