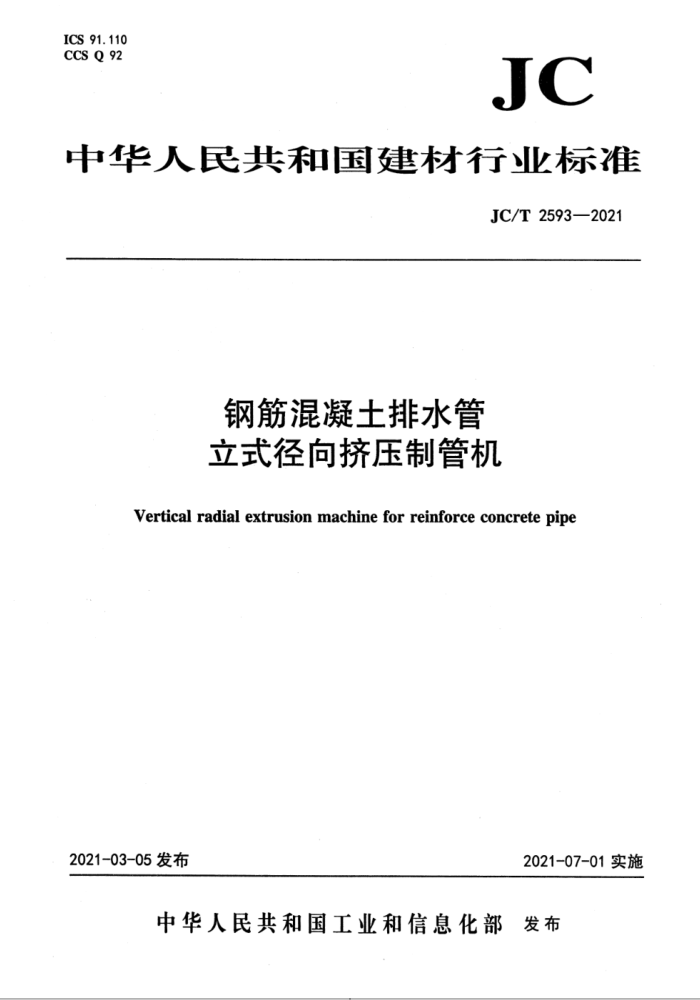

ICS 91.110 CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 2593—2021
钢筋混凝土排水管立式径向挤压制管机
Vertical radial extrusion machine for reinforce concrete pipe
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部发布 JC/T2593—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件负责起草单位：扬州市华光双瑞实业有限公司、江苏江扬建材机械有限公司、中国建材机械
工业协会。
本文件参加起草单位：江苏华光双顺机械制造有限公司、江苏中意建材机械有限公司、扬州市环球建材机械有限公司、江苏邦威机械制造有限公司、江苏威姿曼机械有限公司、中材装备集团有限公司。
本文件主要起草人：张平、徐玉清、马祥、吴康利、戴德广、董正魁、仲长平、武长宝、孟祥建、 姜亚兴、蔡中杰。
本文件为首次发布。
1 JC/T2593—2021
钢筋混凝土排水管立式径向挤压制管机
1范围
本文件规定了钢筋混凝土排水管立式径向挤压制管机的术语和定义、结构、型号和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于钢筋混凝土排水管立式径向挤压制管机（以下简称制管机）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699-2015优质碳素结构钢 GB/T700—2006碳素结构钢 GB/T1184-1996形状和位置公差未注公差值 GB/T1801一2009产品几何技术规范(GPS)极限与配合公差带和配合的选择 GB/T18042000一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T 3797 电气控制设备 GB4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3固定式钢梯及平台安全要求，第3部分：工业防护栏杆及钢平台 GB/T5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T7935 液压元件通用技术条件 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T8263—2010抗磨白口铸铁件 GB/T11263 热轧H型钢和剖分T型钢 GB/T 11352 一般工程用铸造碳钢件 GB/T11836 混凝土和钢筋混凝土排水管 GB/T 13306 标牌 GB/T16752 混凝土和钢筋混凝土排水管试验方法 GB16754机械安全急停设计原则 GB/T17248.3声学 机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
JB/T5994 装配通用技术要求 JB/T8384工业PC基本平台技术条件 JB/T10205 5液压缸技术条件 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T406—2006水泥机械包装技术条件
1 JC/T2593—2021
JC/T532一2007建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
挤压头extrusiontool 由主轴带动对填入模具内的混凝土进行布料、压实、抹光成型的装置。
3.2
转盘turntable 用于安装模具并可实现工位转换的装置。
3. 3
破拱装置archbreaker 防止和消除储料斗内物料起拱、料仓堵塞、粘壁、滞留等现象的机构。
4结构、型号和基本参数
4.1结构
制管机主要由挤压头驱动装置、插口成型装置、主轴、挤压头、转盘、承口成型装置、主机架、布料装置、破拱装置等机构组成，见图1。
10
ae
R
0
2 3 4
5
0
标引序号说明： 1挤压头驱动装置； 2——插口成型装置： 3——主轴； 4—挤压头； 5—转盘：
一承口成型装置： 7—模具； 8——主机架； 9—布料装置： 10—破拱装置。
5
图1制管机结构示意图
2 JC/T2593—2021
4.2型号 4.2.1制管机型号表示如下：
JY× 口
制管的有效长度，单位为毫米最大制管公称直径，单位为毫米立式径向挤压制管机代号
4.2.2制管机按产品名称、型式代号、最大制管公称直径和有效长度、文件号顺序标记。
示例：最大制管公称直径为1200m，制管有效长度2500mm的立式径向挤压制管机标记为：
立式径向挤压制管机JY1200×2500JC/T2593—2021
4.3基本参数
制管机的基本参数见表1。
表1基本参数
参数名称制管公称直径范围/mm 制管长度范围/mm 挤压头空程下降速度/(m/s) 挤压头空程提升速度/(m/s)
参数值
300~1200、800~1500
1000~3000
≥0.3 ≥0.1 ≥2.5
储料斗容积/
注：根据用户需求，也可设计制造其他规格参数的挤压制管机。
5技术要求
5.1基本要求 5.1.1 制管机应符合本文件要求，并按规定程序批准的图样及技术文件制造。 5.1.2外购件、配套件及外协件应符合相关图样、标准或技术协议的要求，并附有合格证。 5.1.3图样上机械加工部位线性尺寸和角度的未注公差应符合GB/T1804--2000表1中c级的规定。 5.1.4 机械加工零件的形状和位置公差的未注公差应符合GB/T1184-1996表1～表4中k级的规定。 5.1.5铸钢件质量要求应符合GB/T11352的规定。 5.1. 6 装配质量应符合JB/T5994的规定。 5.1.7 液压系统应符合GB/T3766的有关规定，液压元件应符合GB/T7935的有关规定。 5.1.8 液压缸应符合JB/T10205的有关规定。 5.1.9 电气系统应符合GB/T5226.1一2008的规定。 5.1.10 气动系统应符合GB/T7932的规定。 5.1.11 制管机的工业PC基本平台应符合JB/T8384的有关规定。 5.1.12 焊接件应符合JC/T532一2007的规定；未注公差尺寸和角度的极限偏差等级不应低于JC/T532 一2007表3和表4中的B级；直线度和平面度公差等级不应低于JC/T532一2007表6中的F级。
3
