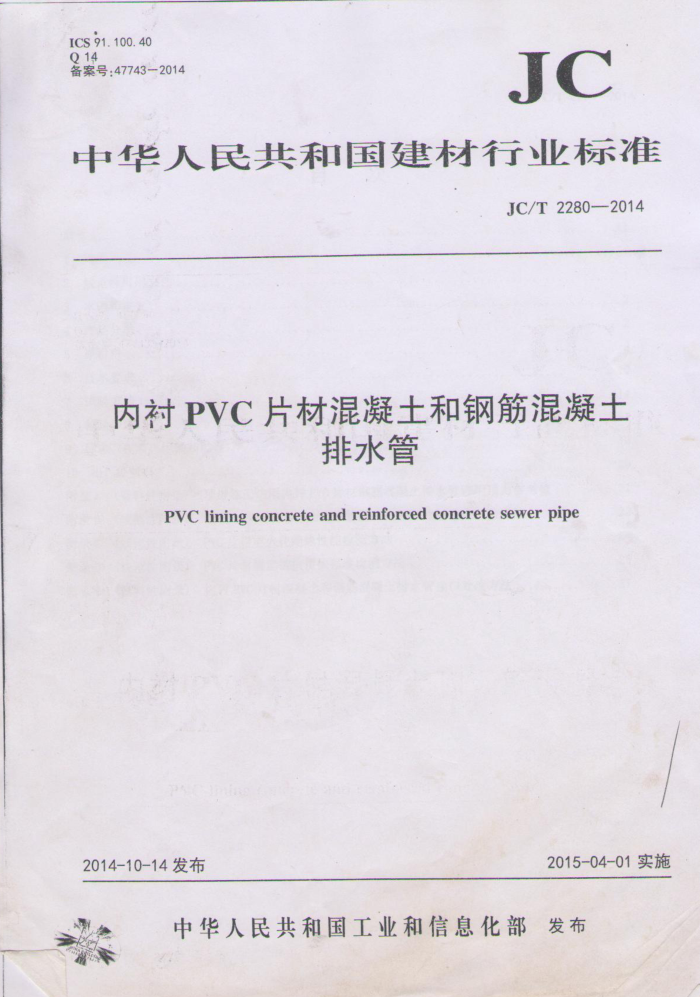

ICS 91.100.40 Q14 备案号：47743-2014
JC
中华人民共和国建材行业标佳
JC/T22802014
内衬PVC片材混凝土和钢筋混凝士
排水管
PvC lining concrete and reinforced concrete sewer pipe
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部发布 JC/T2280--2014
目 次
II
前言
范围规范性引用文件术语和定义产品分类原材料技术要求试验方法 8 检验规则 9 标志、 包装、运输和贮存 10 出厂证明书附录A （资料性附录） 顶进施工法用内衬PVC片材钢筋混凝土排水管许用顶力参考值附录B （规范性附录） 混凝土和钢筋混凝土排水管用内衬PVC片材老化试验方法附录C （规范性附录） PVC片材电火花绝缘性能检测方法附录D （规范性附录） PVC片材固定键抗拉拔强度检测方法附录E （资料性附录） 内衬PVC片材混凝土和钢筋混凝土排水管接口处理方法
-
2
2
3
2
8 10 14 15 19 20 21 22 24 25 27
n JC/T2280—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本标准负责起草单位：苏州混凝土水泥制品研究院有限公司、多伦建筑制品（深圳）有限公司。 本标准参加起草单位：东莞市朱捷塑胶有限公司、潍坊正奇管业有限公司、深圳市永安环保实业有
限公司、厦门艾思欧标准砂有限公司、深圳宝安泷江水泥制品厂、天津市贯通管井水泥制品有限公司、 扬州大学、浙江巨龙管业股份有限公司、山西永济迎鑫实业有限公司、昆山巴城水泥制品有限公司、福建省石狮市永前建材有限公司、北京市市政工程研究院、苏州科星水泥制品装备有限公司、无锡市市政工程质量检测中心、安徽省方大水泥制品有限公司、广州市番禺奔达水泥制品有限公司、东莞市建一塑胶有限公司、唐山市七星水泥制品有限公司、深圳市卓成混凝土模块研究所、东莞市点石塑胶有限公司、 中山建华管桩有限公司、北京韩建河山管业股份有限公司、扬州市华光双瑞实业有限公司、大连瑞隆水泥制品有限公司、济南永顺管道有限公司、江苏华光双顺机械制造有限公司、大连鑫浪水泥制品有限公司、四川国统混凝土制品有限公司、大连市登沙河圣龙水泥制品有限公司、徐水县路通管业有限公司、 大连成明水泥制品有限公司。
本标准主要起草人：谈永泉、俞锋、黄剑、沈丽华、杨鼎宜、王贯明、谈维汉、冯健鹏、王伦、陈利红、叶永清、刘福财、张志水、褚建中、侯原强、王世民、倪靖珂、王伟文、陈庆丰、骆静静、尚迎泽、张黎。
本标准为首次发布。 JC/T22802014
内衬PVC片材混凝土和钢筋混凝土排水管
1范围
本标准规定了内衬PVC片材混凝土和钢筋混凝土排水管的术语和定义、产品分类、原材料、技术要求、试验方法、检验规则、标志、包装、运输和贮存以及出厂证明书。
本标准适用于采用GB/T11836和JC/T640所述成型工艺生产的内衬PVC片材混凝土和钢筋混凝土排水管。
本标准适用于雨水、污水、引水及农田排灌等重力流管道的管子，尤其适用于输送腐蚀性介质管道的管子。生产其他用途的内衬PVC片材混凝土和钢筋混凝土排水管，可由供需双方协商，并参照本标准执行。
按本标准生产的管子适用于开槽施工、顶进施工及其他施工方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T528--2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1一2008硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬
度）
GB/T700碳素结构钢 GB748抗硫酸盐硅酸盐水泥 GB/T1034—2008塑料吸水性的测定 GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB1596用于水泥和混凝土中的粉煤灰 GB3274碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB 8076混凝土外加剂 GB/T11547一2008塑料耐液体化学试剂性能的测定 GB/T11836—2009混凝土和钢筋混凝土排水管 GB/T11837—2009混凝土管用混凝土抗压强度试验方法 GB13788冷轧带肋钢筋 GB/T14684建设用砂 GB/T14685 建设用卵石、碎石 GB/T16578.1-2008 塑料薄膜和薄片 耐撕裂性能的测定第1部分裤形撕裂法 GB/T16752—2006混凝土和钢筋混凝土排水管试验方法 GB20472硫铝酸盐水泥 JC/T2280—2014
GB/T50107混凝土强度检验评定标准 GB50119混凝士外加剂应用技术规范 GB50204混凝土结构工程施工及验收规范 JC/T540混凝土制品用低碳冷拔钢丝 JC/T640-2010顶进施工法用钢筋混凝土排水管 JGJ63混凝土用水标准 JGJ95冷轧带肋钢筋混凝土结构技术规程 JJG795-2004耐电压测试仪检定规程
3术语和定义
下列术语和定义适用于本文件 3.1
内村PVC 片材混凝土和钢筋混凝土排水管PVC lining concrete and reinforced concrete sewer pipe
以混凝土和钢筋混凝土排水管为基体，成型过程中在管内壁嵌入PVC（改性聚氯乙烯）片材衬里的管子 3.2
固定键抗拉拔强度relainingkeypull strength 采用专用拉拔试验机对使用的管道内衬PVC片材的固定键进行拉拔试验测定的强度，以单位长度键
条上的抗拉拔力表示，用以检验PVC片材的固定键是否牢固地嵌入混凝土 3.3
热熔焊接sweatingsoldering PVC片材相互搭接重叠后，采用专用热熔工具将两个连接面接触部位进行加热并使之熔化连接成
一体。 3.4
电火花绝缘性能electricsparkinsulationperformance 采用高压静电输出探测设备对管子内衬PVC片材表面进行逐行探测，以检验PVC片材在管子内的整
体性和完整性。
4产品分类 4.1产品按有无钢筋分为内衬PVC片材混凝土排水管（PVC-CP）、内衬PVC片材钢筋混凝土排水管。
4.2内衬PVC片材钢筋混凝王排水管按施工方法分为开槽施工法用钢筋混凝土排水管（PVC-RCP）和顶进施工法用钢筋混凝土排水管（PVC-DRCP）。 4.3产品按外压荷载分级，其中内衬PVC片材混凝土排水管分为I、II两级，其规格、外压荷载级别
及内水压力分别见表1：内衬PVC片材钢筋混凝土排水管分为1、II、I三级。其规格、外压荷载级别和检验内水压力分别见表2。
