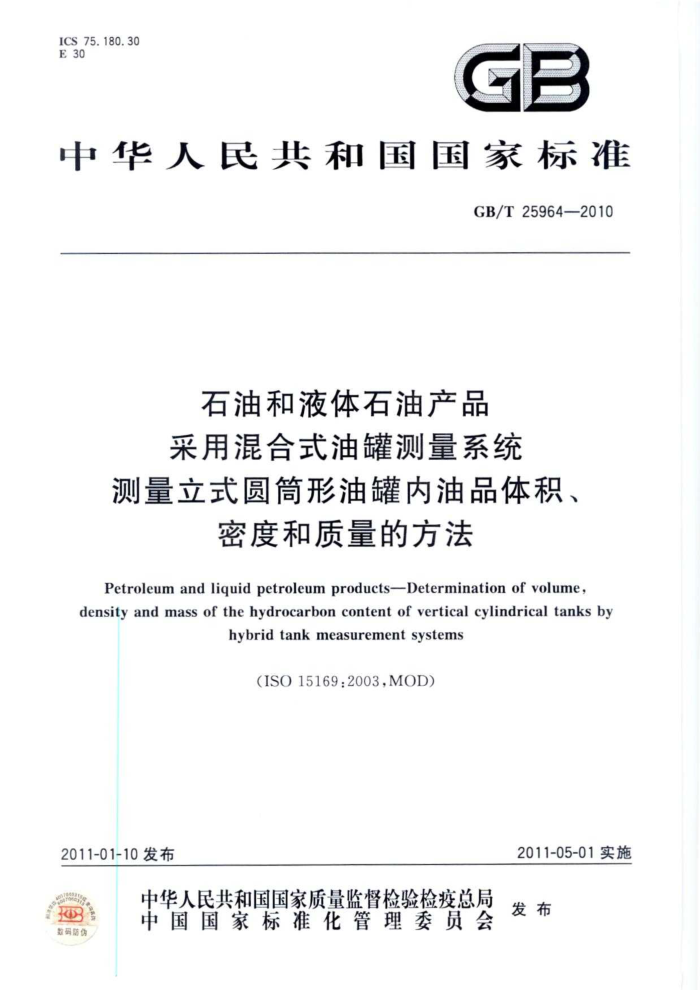

ICS75.180.30 E30
GB
中华人民共和国国家标准
GB/T25964—2010
石油和液体石油产品采用混合式油罐测量系统
测量立式圆筒形油罐内油品体积、
密度和质量的方法
Petroleum andliquidpetroleumproducts-Determination of volume densityand mass of thehydrocarbon content of vertical cylindrical tanks by
hybridtankmeasurementsystems
(ISO15169:2003,MOD)
2011-01-10发布
2011-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T25964—2010
目 次
前言范围
1
2 规范性引用文件 3 术语和定义
常规预防措施 4.1 安全预防措施 4.2 设备预防措施 5 系统设备的选择和安装 5.1 概述 ....... 5.2 自动液位计 5.3 压力传感器 5.4 自动油罐温度计（ATT） 5.5 混合式处理器 5.6 可选传感器 6
4
:
..
HTMS组件的精度影响 6.1 概述 6.2 ALG的精度影响 6.3 压力传感器的精度影响 6.4 ATT的精度影响 T HTMS的测量和计算 7. 1 概述 7.2 HTMS模式1 7. 3 HTMS模式2 8 初始校准与现场检验 8. 1 概述 8.2 初始准备 8.3 初始校准 8.4 混合处理器计算结果的检验 8.5 初始现场检验 9 定期检验· 9. 1 概述· 9. 2 目的· 9.3 定期检验期间的调整 9. 4 基于体积交接的定期检验， 9.5 基于质量交接的定期检验 9.6 用于交接计量的HTMS在定期检验期间的超差处理附录A（资料性附录） 计算综述… 附录B（资料性附录） 测量精度和不确定度分析·
F
0
10 10 11 11 11 12 12 13 17 GB/T25964—2010
前言
本标准修改采用ISO15169：2003《石油和液体石油产品采用混合式油罐测量系统测量立式圆筒形油罐内液体体积、密度和质量的方法》。
本标准根据ISO15169：2003重新起草，本标准的章条结构与国际标准一致。 在采用ISO15169：2003时，本标准结合我国国情进行了下列技术性修改：
鉴于罐壁温度采用GB/T19779的算法，因此增加GB/T19779《石油和液体石油产品油量计算静态计量》作为规范性引用文件；由于现场不便采用组件校准，因此将表3中自动油罐温度计基于体积交接计量的固有精度统一改为按系统校准的固有精度；对于6.2第4段中的“如果HTMS主要用于质量或密度测量，..。”，删除其中的“或密度”，理由是ALG精度的降低会对密度测量结果造成较大影响；为避免造成误解，将8.5.2.1中的“1）对于零点调整，应断开变送器通向大气的压力端口。 ...….”改为“1）对于零点调整，应断开压力变送器与油罐的连接管线，并使其引压口通向大气。.”. 为适合于我国的使用习惯，在表5中补充用石油计量表确定标准密度（Drr）和体积修正系数（VCF）的内容；表6中的公式Db=De/VCF有错误，应将其改为Db=DrXVCF；为适合于我国的使用习惯，在表6中补充用石油计量表确定体积修正系数（VCF）的内容。
本标准还做了下列编辑性修改：
将5.2.1中涉及压力传感器命名习惯内容说明的注放到5.3.1中；在6.3的最后增加“注：压力传感器的最大误差应包含温度附加误差。”；将资料性附录A的A.2中毛计量体积的计算公式中的浮顶调整量（FRA）改为浮顶的排液体积（FRV），同时补充计算浮顶排液量的公式；修改了资料性附录B的表B.3、表B.4、表B.5和B.6中的部分计算数据；将资料性附录B的B.2中B值公式中的"Uprero”改为“Up-ere”。
本标准的附录A和附录B为资料性附录。 本标准由全国石油产品和润滑剂标准化技术委员会（SAC/TC280）提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油静态和轻烃计量分技术委员会
（SAC/TC280/SC2)归口。
本标准负责起草单位：中国石油化工股份有限公司石油化工科学研究院、北京瑞赛长城航空测控技术有限公司。
本标准参加起草单位：中国石油化工股份有限公司浙江石油分公司本标准起草人：魏进祥、董海风、黄岑越、徐顺福。 GB/T25964—2010
石油和液体石油产品采用混合式油罐测量系统
测量立式圆筒形油罐内油品体积、
密度和质量的方法
1范围
本标准给出了混合式油罐测量系统（HTMS)的选型、安装、调试、校准和检验指南，通过该系统可以测量罐内储存的石油和石油产品的液位、静态质量、计量体积和标准体积以及计量密度和标准密度，以满足油品交接计量的需要。在交接计量中，采用油品的体积数或质量数由用户决定，但本标准仍包括了相关不确定度的分析及实例，目的是帮助用户正确选择HTMS的组件配置，以达到预期的计量指标。
本标准适用于静止不动的立式圆筒形油罐，其储存油品的雷德蒸气压（RVP）低于103.42kPa。 本标准不适用于压力罐或船舱计量。 注1：术语“质量"用于指示真空中的质量（真实质量）。在石油工业中，表观质量（空气中）常用于商业交接。因此，
标准中也提供了关于质量和空气中表观质量的计算方法（参见附录A)。 注2；本标准的计算方法也可用于其他形状的油罐，这些油罐已按国家标准方法进行过标定。在附录B中给出了球
形和水平圆筒形油罐不确定度分析的计算实例。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1884 原油和液体石油产品密度实验室测定法（密度计法）（GB/T1884一2000， eqvISO3675:1998)
GB/T1885石油计量表（GB/T1885—1998，eqvISO91-2：1991) GB/T4756 石油液体手工取样法（GB/T4756—1998，eqvISO3170：1988） GB/T18273石油和液体石油产品立式罐内油量的直接静态测量法（HTG质量测量法）
(GB/T18273—2000,eqvISO11223-1:1995)
GB/T19779石油和液体石油产品油量计算静态计量 GB/T21451.4石油和液体石油产品储罐中液位和温度自动测量法第4部分：常压罐中的温
度测量（GB/T21451.4—2008，ISO4266-4:2002，MOD）1）
SH/T0604原油和石油产品密度测定法（U型振动管法）（SH/T0604—2000，eqvISO12185：1996） ISO91-1：1992石油计量表第1部分：以15℃和60F为标准温度的表 ISO1998（所有部分）石油工业术语 ISO4266-1石油和液体石油产品储罐中液位和温度的自动测量法第1部分：常压罐中的液
位测量 3术语和定义
ISO1998（所有部分）确立的以及下列术语和定义适用于本标准。 1）GB/T21451包括6个部分，目前颁布实施只有GB/T21451.4，其他部分正在制定中。 GB/T25964—2010
3.1
混合式油罐测量系统 hybridtankmeasurementsystem HTMS 采用自动液位计（ALG）测量的油品液位，自动油罐温度计（ATT）测量的油品温度以及一个或更多
的压力传感器测量的液体静压进行计量的系统。
注：这些测量数据与油罐容积表和石油计量表一起使用，提供液位、温度、质量、计量体积和标准体积、以及计量密
度和标准密度。
3.2
混合式处理器 hybridprocessor 使用HTMS测量的液位、温度和压力数据，结合储罐参数计算密度、体积和质量的计算装置。
3.3
混合法参照点 hybrid reference point 位于罐壁外侧，用来测量混合式压力传感器位置的稳定清晰的标记点。 注：混合法参照点应相对于考准点进行测量
C
3.4
压力变送器的零点误差 zero error of pressuretransmitter 作用到压力变送器的输入压力和环境压力不存在压差时的压力变送器的显示值！注：该值用压力计量单位表示，如Pa 压力变送器的 线性误差 linearityerrorofapressuretransmitter
3.5
征相对于输人变送器的实际压力的偏差。
压力变送器示
注：该值不应包括二点偏差，用相对于实际压力的分数或百分数表示（即读数的几分之几或百分之几）。
P
4常规预防措施
4.1安全预防措施
4.1.1概述
在使用HTMS 5设备时应遵守有关安全的法律法规以及材料兼容性的预防措施，同时也应遵守生产厂关于设备使用和安 装的建议以及进人危险区域包括的所有规定 4.1.2机械安全
HTMS传感器的连接（今油罐结构构成一个整体。HTMS的所有备应孩能够承受在实际使用中可能遇到的压力、温度、运行和环境条件。
S
4.1.3电器安全
用于电气分类区域的HTMS系统的所有电器组件应符合区域分类规定，而且也应符合相应的国家电气安全标准和/或国际电气安全标准（例如：IEC，CSA，CENELEC，ISO）。 4.2设备预防措施 4.2.1 HTMS设备应该能够承受在实际运行中可能遇到的压力、温度、运转和环境条件。 4.2.2 所有电气设备及组件应保证适合于它们安装的危险区域。 4.2.3 进行实际测量，确保HTMS裸露的所有金属部件与油罐具有相同的电位， 4.2.4接触油品或蒸气的所有设备或部件与油品应具有化学兼容性，以避免产品污染和设备腐蚀。 4.2.5 HTMS所有设备及部件应该保持在安全的操作条件下，而且应该遵守生产厂的保养规定。
注：HTMS或其组件的设计和安装可能要通过国家计量主管部门的批准，该组织通常要为HTMS的设计用于特
殊服务发布型式批准。型式批准通常在HTMS已经通过一系列检验之后发布，而且附属于按批准方式安装的 HTMS. 型式批准可以包括如下内容：外观检察、性能、振动、湿度、燥热、倾斜、供电波动、绝缘、电阻、电磁兼容性以及高压。
2 GB/T25964—2010
5系统设备的选择和安装 5.1概述
混合式油罐测量系统包括四个主要组件：自动液位计（ALG）、自动油罐温度计（ATT）、一个或多个压力传感器以及存储油罐参数并执行计算的混合处理器。在5.2到5.6中规定了各组件的技术要求，
用户应该明确HTMS主要用于计量标准体积，还是计量质量，以及交接计量需要达到的计量精度用户和生产厂应选择HTMS的组件并进行系统配置，以满足使用要求。用户计量的精度要求决定
了HTMS每个组件的精度要求。
注：附录A提供了HTMS的测量原理和计算方法。第6章和附录B提供了组件选择影响HTMS总精度的评估方法。 5.2自动液位计 5.2.1按照HTMS的使用目的选择自动液位计（ALG），例如：是用于基于体积的交接计量，还是用于基于质量的交接计量，或两者兼有。同样，ALG安装后的精度应适合于使用需要。 5.2.2由设备厂家校准证实的ALG的固有精度以及在现场检验期间证实的安装后的精度应符合表1的规定。
表1ALG的最大允许误差
最大允许误差
精度类型固有精度安装后的精度
基于体积的交接计量
基于质量的交接计量
1mm 4mm
3mm 12mm
注：对于基于体积的交接计量，ALG的最大允许误差源于ISO4266-1。 ALG的精度对压力传感器Pi以上液位计算的质量没有影响，原因是密度误差与体积误差的抵消
影响。然而由ALG测量误差引起的计算密度的不确定度会影响根部质量（即P：以下的部分）。因此，对于基于质量的交接计量，按表1选择ALG的精度要尽可能减小根部质量的误差。此外，通过减小在计算密度中的不确定度，也可以提供一种方式来专门监测压力变送器的性能。 5.2.3按照ISO4266-1进行ALG的选型和安装，但对基于质量交接的HTMS，ALG的最低精度应符合表1的规定。 5.3压力传感器 5.3.1按照实际应用中不确定度的计算选择HTMS的压力传感器（参见第6节和附录B）。压力传感器的安装应符合GB/T18273的相关规定。压力传感器的精度要求取决于HTMS的应用目的，即是基于体积的交接计量，还是基于质量的交接计量，或两者兼有。最大允许误差见表2。
注：压力传感器（靠近罐底的P，油气空间的P）的命名习惯与GB/T18273一致，该标准描述了一种静压式油罐
计量（参见图A.1)。
表2压力传感器的最大允许误差
最大允许误差
精度类型
基于体积的交接计量
基于质量的交接计量
100 Pa 读数的0.1%
50Pa 读数的0.07%
零点误差线性误差零点误差线性误差
P
40Pa 读数的0.5%
24 Pa 读数的0.2%
P3 a假如使用P。 GB/T25964—2010
压力传感器P，的量程可能远小于压力传感器P，所选择的量程，原因是油气压力最大测量值一般不超过5kPa。 5.3.2HTMS的压力传感器应该精确稳定，并且牢固安装在罐壁的规定位置（或浸没在参比基准板以上的规定位置）。用于常压储罐的压力传感器应当是表压变送器（一个端口开向大气）。 5.3.3使用电子模拟输出或数字输出取决于对预期使用的压力传感器的总精度要求。 5.4自动油罐温度计（ATT) 5.4.1根据HTMS的使用目的选择自动油罐温度计，例如：是基于体积的交接计量，还是基于质量的交接计量，或两者兼有。同样，ATT的安装精度也应该适合于使用需要。 5.4.2由厂家校准证实的ATT的固有精度以及在现场检验期间证实的安装精度应符合表3的规定。
CHINA 表3ATT的最大允许误差
最大允许误差
精度类型
基于质量的交接计量
手体积的交接计卡
0.5℃ 1 0 ℃
固有精度安装后的精 上
0.25 0.5
注：对于基于体程 良的交 接计量，ATT的最大允许误 昊差源于GB/T21451.4。 5.4.3按照GB/T 21451.4进行ATT的选型和安装，但对基于质量交接的HTMS，ATT的最低精度
S
应符合表3的规定 5.4.4取决于H 的使用目的和精度要求，ATT可以是平均ATT，或者是单个的点温传感器，其中平均ATT由安 于适当高度的多个固定式的温度传感器或一 系列点温传感器组成 当HTMS主
要用于确定标准体积时 则应使用能提供平均温度的ATT当 HTMS 主要用于确定质量时，则使用一个单点或点局部温度（RTD）就足够了。 5.4.5如果存在多件并可由未浸没的元件独立测量油蒸气的温度，则可以选用ATT计算油蒸气的密度。对于保温 T的浸没元件也可以替代用于油气密度的测定。 5.5混合式处理器 5.5.1混合式处理器可多种方式实现，包括本机安装的微处理器、远传计算机或用户的计算机系统。 混合式处理器可专用于 靠或共用于几个罐。 5.5.2混合式处理器从传感器接收数据，将该数据与油罐和油品的参数一起使用来计算储罐中库存油品的计量密度、标准密度、质量、计量体积和标准体积（参见图A.1）。 储存参数划分为六组：油罐数据、 ALG数据、ATT数据、压力传感器的数据、油品数据和环境数据（见表4)。
表4典型的IITMS参数
囍
参数组别
注释
参
油罐数据
固定顶、外浮顶或内浮顶仅指浮顶罐仅指浮顶罐仅指浮顶罐保温或非保温热膨胀系数规定液位的容积罐容表修正到的温度对于所有罐（见6.2）混合法参照点到基准板（点）的距离
罐顶类型浮顶（盘）质量临界区高度支腿高度罐壁类型罐壁材质罐容表油罐标定温度液位hein 液位h。
4 GB/T25964—2010
表4（续）参数
注 释
参数组别
ALG组件的数据
测量数据参比高度传感器的配置传感器的位置h 传感器P，的高度 ATT的类型元件类型元件数目元件的垂向位置储存产品对应的石油计量表蒸气参数游离水高度当地的重力加速度环境温度环境压力
实高、空高基准板（点）到ALG的垂直距离油罐可以拥有一个或更多的传感器相对混合法参照点的高度（见图A.1）
压力传感器数据
ATT组件的数据
可以在ALG中编程电阻式或其他方式，可以在ALG中编程
油品数据
详细资料见GB/T1885
环境数据
由权威机构得到可选可选
5.5.3混合式处理器也可以进行多种HTMS组件的线性化和/或温度补偿修正。 5.5.4混合式处理器测量和计算的所有变量应能够显示、打印或传输到其他处理器。
注：混合式处理器通常进行的计算参见附录A。
5.6可选传感器 5.6.1压力变送器
用中部变送器（P，）可计算出用于比较或警示目的的替代密度（即静压式油罐计量或HTG），也可以将其用于ALG无法使用时备用密度的计算（详见GB/T18273）。 5.6.2测定大气密度的手段 5.6.2.1环境空气密度是HTMS密度计算中需要获得的次要参数。本标准没有给出环境空气密度的测定方法。如果需要，可以使用环境气体温度和压力的传感器更精确地测定环境空气密度。 5.6.2.2大气温度和压力的单个测量数据可以用于相同位置的所有罐。 6HTMS组件的精度影响 6.1概述
HTMS每个组件的精度影响一个或更多的测量或计算参数。在某些应用中，可以将HTMS设计成为某些参数提供较高的精度，但可能也要接受其余参数的精度损失。例如，如果所设计的HTMS主要是用HTMS测量的油品密度来获得毛标准体积，则所选择的组件应使平均油品密度的精度不会影响到体积修正系数（VCF）的确定（参见表B.6中的例子）。
在6.2到6.4中给出了组件精度对测量和计算参数的影响。附录B中的公式可以帮助用户由 HTMS每个基本测量数据（液位、压力和温度）的不确定度计算出由它们引起的计量密度、质量和毛标准体积静态测量的误差大小。 6.2ALG的精度影响
组件ALG及其安装精度对液位、计量密度和标准密度以及计量体积和标准体积的影响最大。 液位测量误差对计算质量影响很小，原因是油品体积和密度的误差相互抵消。 注：在立式罐中，质量误差的抵消影响是最大的。在球形或水平圆简形罐中，质量误差的抵消影响稍微小一些。对
于不同几何结构的油罐，可以使用B.3中不确定度的公式预测ALG精度对质量的影响。
5 ICS75.180.30 E30
