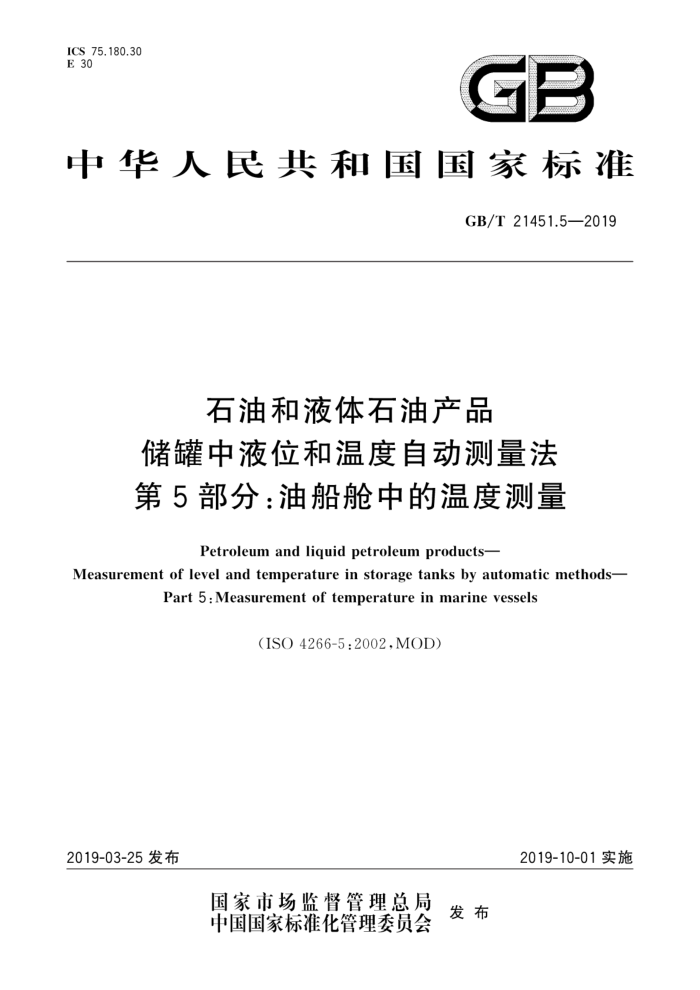

GB/T 21451.5-2019
石油和液体石油产品储罐中液位和温度自动测量法第5部分:油船舱中的温度测量
Petroleum and liquid petroleum products— Measurement of level and temperature in storage tanks by automatic methods— Part 5:Measurement of temperature in marine vessels (ISO4266-5:2002,MOD)
2019-10-01实施
2019-03-25发布
GB/T 21451《石油和液体石油产品 储罐中液位和温度自动测量法》分为6个部分:
—第1部分:常压罐中的液位测量;
—第2部分:油船舱中的液位测量;
—第3部分∶带压罐（非冷冻)中的液位测量;
—第 4部分:常压罐中的温度测量;
—第5部分:油船舱中的温度测量;
—第6部分:带压罐(非冷冻)中的温度测量。
本部分为GB/T21451的第5部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分使用重新起草法修改采用ISO4266-5:2002《石油和液体石油产品 储罐中液位和温度自动测量法 第5部分:油船舱中的温度测量》。
本部分与 ISO4266-5:2002的技术性差异及其原因如下:
—关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章"规范性引用文件"中,具体调整如下:
●增加引用了GB/T8927（见第9章);
—将"范围"第一段分两段编写,第一段修改为"GB/T 21451的本部分给出了油船舱内石油和液体石油产品测温用自动油罐温度计（ATT）的选择、准确度、安装、调试、校准和检验指南",第二段为"本部分适用于雷德蒸气压不超过100kPa的石油和液体石油产品的交接计量",原第二段成为第三段,目的是简化第一段内容,并符合标准范围的编写要求;
一将3.2电阻式温度传感器（RTD）的定义修改为"通过电阻随温度变化的原理来测量储罐内液体温度的电子感温元件",以与GB/T 21451.4和GB/T 21451.6中相同术语的定义一致;一删除3.5关于"温度变送器"的术语和定义,作为常规术语,其不必在标准中定义;
—删除4.3.6的最后一句,不必列出具体的型式批准项目;
将5.1后半句"目的是不严重降低标准体积计量的总准确度"修改为"目的是不严重降低标准体积或质量计量的总准确度",以适应国内现主要以质量表述油品数量的需要;
删除 5.3.5中的"士",原因是不确定度用正值表述;
—将6.1中的"单点(点)ATT"改为"单点ATT",仅使用单点ATT的表述,以避免混乱;删除6.2中"(1000桶)",国内一般不使用这种计量单位;
—在8.2 a）的段尾,增加"当下部感温元件位于3m以上时,如有低液位计量等特殊需求,可在舱底以上1m～1.5m的位置安装附加感温元件,但仅用于这种情况",以此监测舱底附近液体温度的变化并可满足低液位的计量需要;
一将8.2b）最后一句修改为"感温元件的高度可取决于ALG的安装方式,或可随液位感应元件移至所要求的测温位置",以示感温元件的位置可能是非固定的;
一将9.2的标题修改为"交接计量用单点 ATT的校准和检验",以对应其检验内容;
—将9.2.1第一段后面一句"校准ATT的参考标准应溯源至相应的国家基准"置于段首,以适应我国标准列项的编写格式;
一将9.2.2.2.2最后一句修改为"在每个温度点,ATT数显温度与电阻器的等效温度之差应在0.25℃以内",本条对应的并非多点ATT,且实际用意也与单点或多点ATT无关;
—将9.3的标题修改为"交接计量用多点ATT的校准和检验",以对应其检验内容;
—删除9.4.3,增加9.5,将9.4.3的内容纳人9.5,并将内容修改为"当ATT用于交接计量时,其初始校准和定期检验的全部记录应至少保存一个校准或检验周期",目的是避免与9.4的标题内容不一致,并一次解决校准和检验记录保存时长的问题。
本部分做了下列编辑性修改:
—将3.2电阻式温度传感器的定义转为该术语的注;
将9.3.2.3的脚注改为条文注,原脚注的内容作为注1的内容,并置于其下的两段之间,原本条的注成为注 2;
一删除ISO4266-5:2002的参考文献。
本部分由全国石油产品和润滑剂标准化技术委员会（SAC/TC280）提出并归口。
