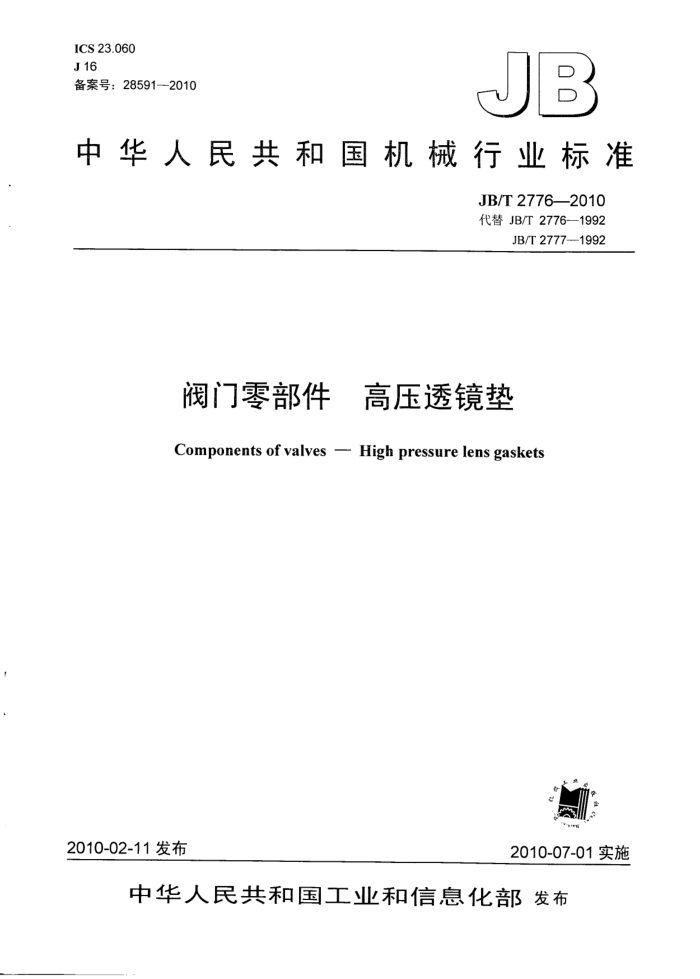

ICS23.060 J16 备案号：28591—2010
JB
中华人民共和国机械行业标准
JB/T2776—2010 代替JB/T2776—1992
JB/T27771992
阀门零部件 高压透镜垫 Components of valves High pressure lens gaskets
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T2776—2010
目 次
前言，范围， 2规范性引用文件 3 结构形式与尺寸要求...
III
1
4
5标记示例.. 5.1有孔透镜垫 5.2无孔透镜垫图1有孔透镜垫结构形式图2无孔透镜垫结构形式表1有孔透镜垫尺寸表2无孔透镜垫尺寸表3透镜垫材料表4材料硬度 JB/T2776—2010
前言
本标准代替JB/T2776-1992《PN16.0~32.0MPa透镜垫》、JB/T2777—1992《PN16.0~32.0MPa 无孔透镜垫》。
本标准与JB/T2776—1992和JB/T2777—1992相比，主要变化如下：
-标准格式上有较大变化，将2项标准合并为一项；增加了标准的前言：一示意图全部按新制图标准进行了重新绘制。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：保一集团有限公司、合肥通用机械研究院、安徽省屯溪高压阀门有限公司、江苏
神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司、上海良工阀门厂有限公司。
本标准主要起草人：张晓忠、刘晓春、王晓钧、曹耀华、张逸芳、郑雪珍、张清双、邱晓来、杨恒、 王黎明。
本标准所代替标准的历次版本发布情况为：
-JB2776—1975、JB/T2776—1992 JB2777—1975、JB/T2777—1992。
III JB/T2776—2010
阀门零部件 高压透镜垫
1范围
本标准规定了法兰连接锻造角式高压阀门用有孔透镜垫、无孔透镜垫的结构形式、尺寸、材料和要求。 本标准适用于公称压力PN160～PN320、公称尺寸DN3～DN200、使用温度为-30℃200℃的有
孔和无孔透镜垫。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T699--1999优质碳素结构钢 GB/T1220—2007不锈钢棒 GB/T3620.1一2007钛及钛合金牌号和化学成分 JB/T450锻造角式高压阀门技术条件
3结构形式与尺寸 3.1有孔透镜垫结构形式如图1所示，尺寸按表1的规定。
其余
D,
D Dw
图1 有孔透镜垫结构形式表12 有孔透镜垫尺寸
单位：mm 参考质量
公称压力 PN 160、220
公称尺寸
Dw 14 14
D. 3 6
SR 12±0.2 8.2 12±0.2 8.2
D;
H 8.5 8.5
DN 3 6
kg 0.008 0.007
0.3 0.3
1 JB/T27762010
表1 有孔透镜垫尺寸（续）
参考质量
公称尺寸 DN 10 15 25 32 40 50 65 80 100 125 150
公称压力
H
D;
SR
Dw 20 24 32 40 50 64 80 100 120 150 170 14 14 20 30 38 45 62 75 95 120 150 170 205 265
D. 11 22±0.2 15.1 15 27±0.3 18.5 23 38±0.3 26 29 50±0.3 34.2 39 65±0.4 44.5 50 84±0.4 57.5 65 104±0.4 71 80 130±0.5 89 99 158±0.5 108 123 198±0.5 135.5 142 226±0.6 154.6
r
PN
kg 0.012 0.014 0.019 0.032 0.048 0.093 0.142 0.273 0.400 0.679 0.906 0.007 0.007 0.012 0.024 0.040 0.058 0.104 0.170 0.294 0.588 1.096 1.650 2.600 5.330
8.5 8 8 9 10 12 14 16 18 20 22 8.5 8.5 8.5 9 10 11 12 14 16 20 24 28 32 40
0.4 0.4 0.5 0.6 0.6 0.8 0.8 1 1 1 1.25 0.3 0.3 0.4 0.4 0.5 0.6 0.6 0.8 0.8 I - 1 1.25 1.25
160、220
12±0.2 8.2 12 ± 0.2 8.2
3 6 11 22 ±0.2 15.1 17 35 ± 0.3 23.9 23 43± 0.3 29.4 29 52.5±0.3 35.9
3 6 10 15 25 32 40 50 65 80 100 125 150 200
73±0.4 49.9
42 53 90±0.4 61.6 68 116±0.4 79.4 85 145±0.5 99.3 103 170±0.5 116.3 120 200±0.5 136.8 149 240±0.6 164 193 320±0.6 218.9
250、320
3.2无孔透镜垫结构形式如图2所示。 尺寸按表2的规定。
其余
/
/20
8
A
D. D, Do
2无孔透镜垫结构形式
图2
2
