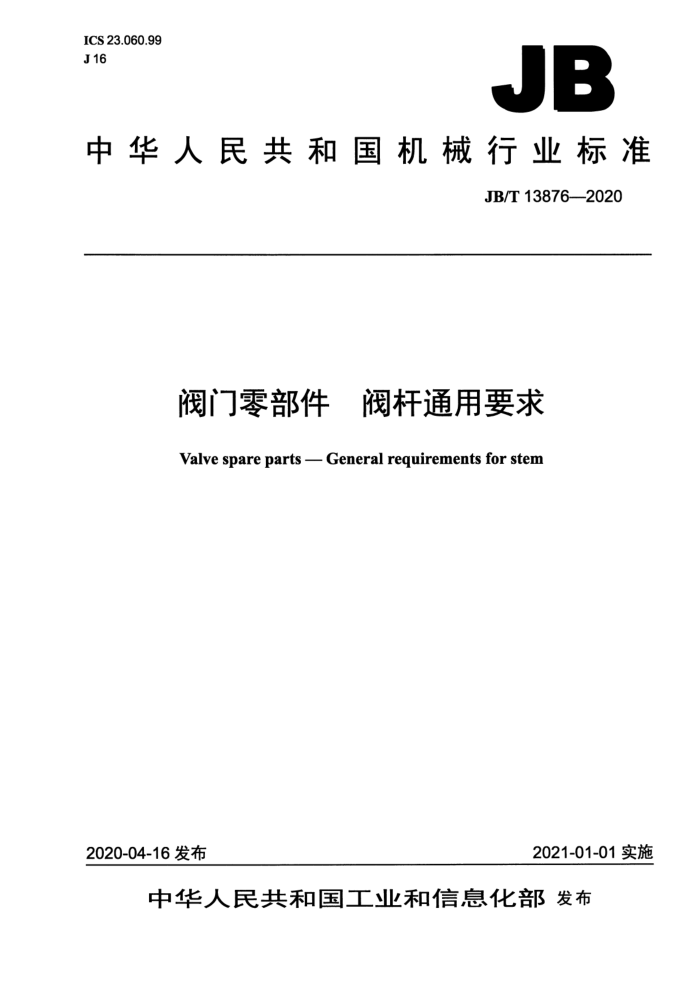

ICS23.060.99 J16
JB
中华人民共和国机械行业标准
JB/T13876—2020
阀门零部件 阀杆通用要求 Valve spare parts - General requirements for stem
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13876—2020
目 次
前言 1范围.. 2规范性引用文件... 3分类和结构型式.. 3.1分类. 3.2结构型式 4技术要求... 4.1 一般要求， 4.2 启闭件连接端 4.3 动密封部位 4.4 上密封部位. 4.5 驱动件连接端. 4.6 阀杆最小直径. 4.7 梯形螺纹 4.8 阀杆材料. 4.9 化学成分. 4.10 力学性能.. 4.11 耐腐蚀性能
II
....
4.12 α相. 4.13 阀杆的加工与处理 4.14 无损检测 5试验方法 5.1 外观和标志 5.2 尺寸和几何公差 5.3 表面粗糙度 5.4 梯形螺纹， 5.5 表面硬度 5.6 材料化学成分.. 5.7 材料力学性能. 5.8 耐腐蚀性能. 5.9 α相.. 5.10无损检测 6检验规则. 6.1 检验分类. 6.2 出厂检验， 6.3抽样检验... 7标志、包装和储运 7.1 标志，
10 10 .10 10 10 10 .10 10
1
11 11
I JB/T13876—2020
7.2包装. 7.3 储运. 图1 升降式闸阀阀杆的典型结构图2非升降式闸阀阀杆的典型结构. 图3升降式截止阀阀杆的典型结构. 图4球阀阀杆的典型结构... 图5蝶阀阀杆的典型结构，图6旋塞阀阀杆的典型结构图7提升加旋转式球阀阀杆的典型结构图8 提升式旋塞阀阀杆的典型结构. 图9 T形头连接端图10 扁形头连接端.. 图11 对边定心连接端，图12 键槽连接端. 图13 对边扁头连接端图14 花键连接端.. 图15 螺纹连接端. 图16 方锥体连接端. 图17 正方体连接端. 图18 四方连接端与扁平头连接端图19 六角连接端图20 键槽连接端，表1常用阀杆材料与热处理表2出厂检验和抽样检验
12 12
2
10
I JB/T13876—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：浙江智源阀门科技有限公司、超达阀门集团股份有限公司、保一集团有限公
司、浙江省泵阀产品质量检验中心、天正阀门有限公司。
本标准参加起草单位：天津百利展发集团有限公司、安徽方兴实业股份有限公司、永嘉县泵阀行业协会、江南阀门有限公司、浙江万得凯流体设备科技股份有限公司、宁波埃美柯铜阀门有限公司、温州系统流程装备科学研究院、永嘉县荣信科技有限公司、浙江利水铜业有限公司、台州永信阀门有限公司、 玉环县金炜阀门厂、上海中英阀门管件有限公司、远大阀门集团有限公司、永嘉县泵阀科技创新服务中心。
本标准主要起草人：朱俊溢、朱志远、邱晓来、胡陈春、张晓忠、林美、张俊策、王治平、汪锡斌、 陈弓荣、柯大雷、查昭、郑雪珍、柯一杭、黄辉、罗永庆、董根法、张大力、冯玉柱、陈国顺。
本标准为首次发布。
II JB/T13876—2020
阀门零部件 阀杆通用要求
1范围
本标准规定了阀杆的分类和结构型式、技术要求、试验方法、检验规则、标志、包装和储运。 本标准适用于闸阀、截止阀、球阀、旋塞阀、蝶阀的阀杆。 本标准也适用于其他类型阀门的阀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T699 优质碳素结构钢 GB/T 1184 形状和位置公差 未注公差值 GB/T1220 不锈钢棒 GB/T1221 耐热钢棒 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2965 钛及钛合金棒材 GB/T 3077 合金结构钢 GB/T 4334 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 GB/T 4423 铜及铜合金拉制棒 GB/T5796（所有部分）梯形螺纹 GB/T12222 多回转阀门驱动装置的连接 GB/T12223 部分回转阀门驱动装置的连接 GB/T12232 通用阀门法兰连接铁制闸阀 GB/T12233 通用阀门铁制截止阀与升降式止回阀 GB/T12234 石油、天然气工业用螺柱连接阀盖的钢制闸阀 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T13305 不锈钢中α-相面积含量金相测定法 GB/T17897 金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法 GB/T30566 GH4169合金棒材、锻件和环形件 GB/T31303 奥氏体-铁素体型双相不锈钢棒 GB/T35741 工业阀门用不锈钢锻件技术条件 JB/T5300 工业用阀门材料选用导则 NB/T47008 承压设备用碳素钢和合金钢锻件 NB/T47010 承压设备用不锈钢和耐热钢锻件 NB/T47013.3 承压设备无损检测第3部分：超声检测 NB/T47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T 47013.5 承压设备无损检测 第5部分：渗透检测
1 JB/T13876—2020
3分类和结构型式
3.1分类
阀杆按启闭件工作时的运动方式不同，分为升降式和非升降式阀杆（如闻阀阀杆、截止阀阀杆等）、 回转式阀杆（如球阀阀杆、蝶阀阀杆、旋塞阀阀杆等）以及复合动作式阀杆（如提升加旋转式球阀阀杆、 提升式旋塞阀阀杆、部分截止阀阀杆等）。 3.2结构型式 3.2.1升降式和非升降式阀杆
升降式和非升降式阀杆的典型结构如图1～图3所示。
-
说明： 1启闭件连接端； 2-驱动件连接端。
图1升降式闸阀阀杆的典型结构
说明： 1———启闭件连接端；
一驱动件连接端。
2
图2非升降式闸阀阀杆的典型结构
说明：
启闭件连接端： 2- 一驱动件连接端。
1.
图3升降式截止阀阀杆的典型结构
3.2.2回转式阀杆
回转式阀杆的典型结构如图4~图6所示。
2 JB/T13876—2020
说明：
一启闭件连接端；一驱动件连接端。
2
图4 球阀阀杆的典型结构
0
田
说明：
启闭件连接端：一驱动件连接端。
I.
2
图5 蝶阀阀杆的典型结构
说明：
启闭件连接端：一驱动件连接端。
1
图6旋塞阀阀杆的典型结构
3.2.3 复合动作式阀杆
复合动作式阀杆的典型结构如图7、图8所示。
说明：
一启闭件连接端； -驱动件连接端。
1
2
图7提升加旋转式球阀阀杆的典型结构 JB/T13876—2020
说明： 1- 启闭件连接端；
一驱动件连接端。
2
图8提升式旋塞阀阀杆的典型结构
4技术要求
4.1一般要求 4.1.1阀杆除符合本标准要求外，还应符合相应的阀门产品标准及订货合同的要求。 4.1.2阀杆应采用整体材料制成，不应采用组合焊接等方式。 4.1.3阀杆强度应保证阀门在允许的使用工况下，不会产生永久变形或损伤。 4.1.4阀杆应设计成防吹出结构，即当拆去阀杆的密封压紧装置（如填料压盖、填料压板等零件）或拆去驱动装置时，阀杆不应在内腔压力作用下吹出。 4.1.5当阀杆在试验或操作工况下损坏或发生断裂时，应断裂在承压区域之外。在介质压力作用下，与介质接触部分的阀杆不会脱离填料函。 4.1.6阀杆材料选用和表面处理方式，应确保阀杆表面在使用过程中不会产生拉毛、刮伤等影响使用性能的缺陷。 4.1.7复合动作式阀杆的控制复合动作的导向结构部位应处于填料函区域外部，不与介质直接接触。 4.1.8 阀杆总长的直线度不应超过0.001mm/mm。 4.1.9采用在阀杆上镶嵌防静电组件等形式的防静电结构阀杆，防静电结构应不影响阀杆的整体性能。 4.2启闭件连接端 4.2.1 阀杆应确保与启闭件连接牢固可靠，具有足够的强度和刚度，不应发生脱落、卡阻等现象，其典型结构型式如图9~图15所示。
图9T形头连接端
图10扁形头连接端
4
