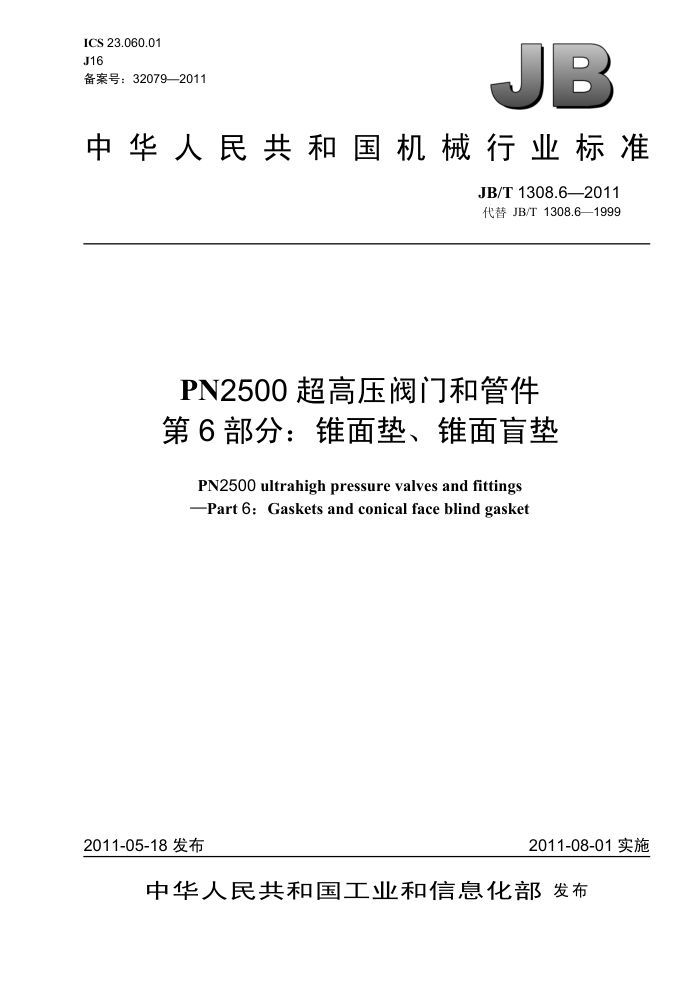

ICS 23.060.01 J16 备案号：32079—2011
JB
中华人民共和国机械行业标准
JB/T1308.6—2011 代替JB/T1308.6—1999
PN2500超高压阀门和管件第6部分：锥面垫、锥面盲垫
PN2500 ultrahigh pressure valves and fittings -Part 6:Gaskets and conical face blind gasket
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.6—2011
目 次
前言，范围..
.11
1
规范性引用文件.. 3结构形式及尺寸.. 4技术要求. .标记示例图1锥面垫的形式. 图2锥面盲垫的形式表1 锥面垫、锥面盲垫的尺寸
2
*. 2 JB/T1308.6—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管：第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第6部分。 本部分代替JB/T1308.6一1999《PN250MPa锥面垫、锥面盲垫型式、尺寸和技术条件》。本部分与
JB/T1308.6一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门；增加“也可使用力学性能不低于42CrMo的材料”。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。 本部分主要起草人：陈清流、朱绍源、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为：
JB1313—1973; JB/T1308.6—1999。
II JB/T1308.6—2011
PN2500超高压阀门和管件第6部分：锥面垫、锥面盲垫
1范围
JB/T1308的本部分规定了超高压阀门用锥面垫、锥面盲垫的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的锥面垫、锥面盲垫。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3077合金结构钢 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件
3结构形式及尺寸 3.1锥面垫的形式如图1所示，锥面盲垫的形式如图2所示。
其余
10° +30
C0.3
0° ±+ 30
D
图1 锥面垫的形式
其
O
合
D
图2锥面盲垫的形式 JB/T1308.6—2011
3.2 锥面垫、 锥面盲垫的尺寸按表1的规定。
表1 锥面垫、锥面盲垫的尺寸
单位为毫米质量 kg
公称尺寸 DN
D
H 65 8 10 15 20 25
d 3 5 8 13 18 25
尺寸 11 15 21 35 50 64
偏差 0.020 0.070 0.025 0.085 0.032 0.100 0.040 0.120
锥面垫 0.004 0.008 0.022 0.070 0.215 0.530
锥面盲垫 0.005 0.010 0.027 0.080 0.247 0.630
3 6 10 15 20 25
技术要求 4.1 锥面垫、 锥面盲垫的材料为42CrMo，技术要求按GB/T3077的规定。也可使用力学性能不低于 42CrMo的材料。 4.2 热处理后硬度为260HBW～300HBW。 4.3密封锥面不应有刮伤、凹陷等缺陷。 4.4未注明的机械加工尺寸公差按GB/T1804的规定。 4.5 锥面垫、锥面盲垫的超声检测、磁粉检测和其他技术要求按JB/T1308.2的规定。 5 标记示例
4
公称尺寸为DN15的锥面垫、锥面盲垫：锥面垫 DN15JB/T1308.6—2011，锥面盲垫 DN15 JB/T1308.6—2011。
