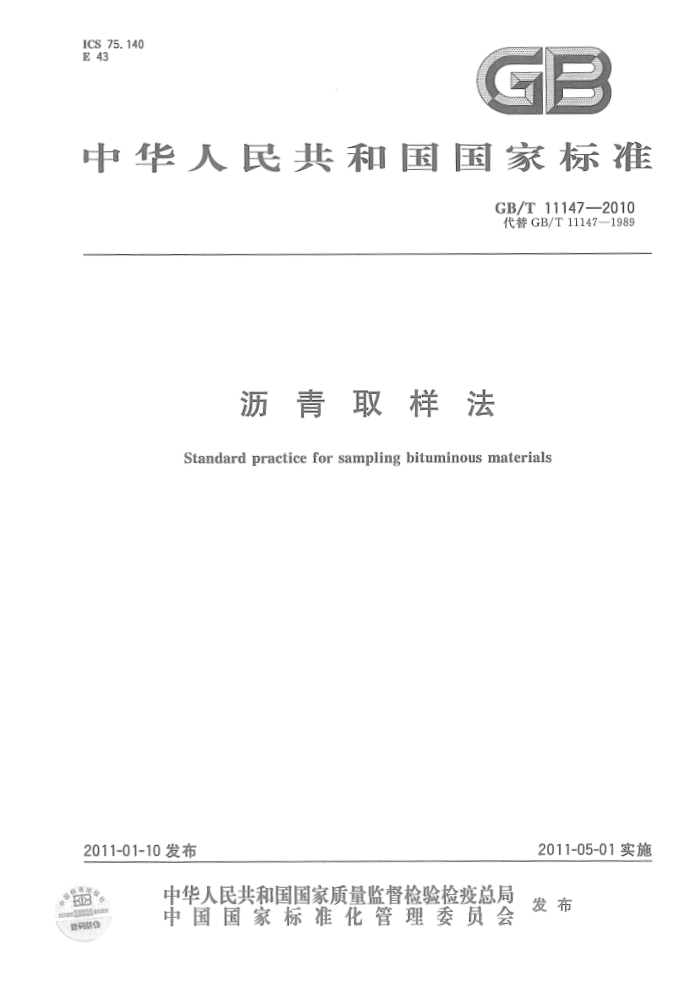

ICS 75. 140 E 43
中华人民共和国国家标准
GB/T 11147---2010 代替GB/T11147—1989
沥青取样法
Standard practice for sampling bituminous materials
2011-05-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
0 屋线：651815号宣询真价
发布
数码防伪 GB/T 11147-2010
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T11147--1989《石油沥青取样法》。与GB/T11147-1989相比主要技术变化
如下:
———将1989年版的中文名称《石油沥青取样法》改为本标准的《沥青取样法》。 —将1989 年版的英文名称Asphalt一Sampling method改为本标准的英文名称。 —一将1989年版的范围由石油沥青改为本标准的所有沥青材料（见第1章）。
-固体或半固体样品量由1989年版的1～1.5kg改为本标准的1kg～2kg（见4.2）。 —1989年版的盛样器章中液体沥青包含乳化沥青，本标准中不包含（见5.1.1）。
-从沥青贮罐中取样增加了取样阀法和底部进样取样器法（见6.1.1.1，6.1.1.2）。 从槽车、罐车、沥青洒布车中取样增加了在线取样（见6.2.2）。 非同批产品的取样数量一条中增加了批次可以明显分出时的取样（见6.5.2.2)。 从桶、袋、箱中取碎块或粉末状沥青的总样量由1989年版的20kg，改为本标准的25kg；用于
检验的量由1～1.5kg改为1kg～2kg(见6.6.1,6.6.2,1989年版12.1,12.2)。 本标准在交货地点取样的规定中增加了“每次交货都要取足需要数量的沥青样品”和“取样可
在卸料前按6.1规定取样，也可通过在运输贮罐的中间三分之处加取样阀或其他取样装置取样”两条（见6.7.2,6.7.3）。
本标准在第7章中增加了“盛满样品的容器不能浸人溶剂中，也不能用浸透了溶剂的布擦拭，
如果须清洁要用洁净的干布擦拭”（见7.3)和“如果用标签牢固地贴在盛样器上做标识，要保证转移中不丢失，标签不能贴在盛样器上的盖子上。所有标识材料应在200℃以上温度保存完好”（见7.6)以及“对于质量仲裁用的沥青样品，由供需双方共同取样，取样后双方在密封上签字盖章。一份用于检验，一份留存备用”（见7.7)的内容。
本标准使用重新起草法修改采用美国材料与试验协会标准ASTMD140-01（2007年确认）《沥青材料取样法》（英文版）。
本标准与 ASTM D140-01（2007年确认)相比在结构上有较多调整，附录 A中列出了本标准与 ASTMD140--01(2007年确认)的章条编号对照一览表。
本标准与ASTMD14001(2007年确认)相比编辑性修改如下：删除所有括号中的非SI单位制，保留SI单位制（见正文）。 本标准与 ASTM D140--01(2007年确认)相比主要技术变化如下：
-本标准删除了ASTMD140—01“2引用文件”一章的引用文件ASTMD346《实验室分析用焦炭采取和制备试验法》，增加了规范性引用文件SH/T0229《固体和半固体石油沥青产品取样法》（见第2章）。修改是为了适应我国的技术条件。 本标准删除了ASTMD14001“3意义与应用”及“4注意事项”两章，其相关内容经修改后合并放人增加的引言部分（见引言）。我国的标准起草结构中不允许包含意义与应用和注意事项两章，但其内容又比较重要，不适合删除，所以修改合并后放人引言部分 -ASTMD140一01“8样品的保护和存放”一章由放置在取样之前改为本标准的放置在取样之后（见第 7章）。根据工作的先后顺序修改，更符合工作程序。
本标准删除了ASTM D140—01的9.1.2Thief 取样器、9.1.3Throw-away Container 取样器、
10.2Dip取样器、图2、图3、图4及其注；增加了底部进样取样器法（见6.1.1.2)和上部进样取
1
GB/T 11147-2010
样器法(见 6.1.1.3)。ASTM D140-01 的 9.1.2Thief 取样器、9.1.3Throw-away Container 取样器取样原理比较合理，但没有具体尺寸和结构示意图，不容易规范，所以按照其原理分别设计了底部进样取样器和上部进样取样器。10.2Dip取样器结构复杂、使用范围窄，在我国没有应用实例且其他取样器已能满足取样工作，所以没有采纳。取样器取消后其相应的图和注也被取消。 -增加了质量仲裁试验时取样的操作（见7.7）。采标标准中对质量仲裁试验的取样没有规定，但容易引起纠纷，为保护供需双方的利益和利于质量检查工作，特别增加此条。 -删除了第17章关键词。为适应我国标准起草的要求。
本标准由全国石油产品和润滑剂标准化技术委员会提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会归口。 本标准起草单位：中国石油化工股份有限公司齐鲁分公司胜利炼油厂。 本标准主要起草人：常玉艳、陈鹤玲、姚德宏。
二 GB/T 11147--2010
引言
大量种类和级别不同的沥青材料会交替装运、贮存在同一个容器中，可能发生这些容器被残渣、沉积物、清洗溶剂污染的机会。取样时还存在着许多不能严格代表材料性质或转移中被污染的情形，因此要求沥青生产者、运输者、用户和取样者在取样和处理这些材料时必须十分注意，防止样品被污染。应严格按照本取样法取样，使得取得的样品能表明材料的真实性质和状况，尽可能地代表所取材料的平均性能，从而有效避免由于取样原因造成的质量纠纷
GB/T 11147--2010
沥青取样法
警告：本标准未涉及有关使用的安全规定，如果需要，标准使用者有责任在使用前制定出适当的安全防护措施。
1范围
本标准规定了所有沥青材料的取样方法。 本标准适用于所有沥青材料在生产、贮存或交货地点的取样。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
SH/T0229固体和半固体石油沥青产品取样法
3样品选择
为检查沥青质量，装运前在生产厂或贮存地取样；当不能在生产厂或贮存地取样时，在交货地点当时取样。
4样品数量
4.1液体沥青样品量 4.1.1常规检验取样量为1L(乳化沥青4L）。 4.1.2从贮罐中取样为 4 L。 4.1.3从桶中取样为1L。 4.2固体或半固体样品量
取样量为1 kg～2 kg。
5盛样器
5.1盛样器的种类 5.1.1液体沥青（不包括乳化沥青)或半固体沥青盛样器宜为具有密封盖的广口金属容器。 5.1.2乳化沥青盛样器宜为具有密封盖的广口塑料容器。 5.1.3碎沥青或粉末沥青盛样器宜为具有密封盖的广口金属容器，也可以用塑料袋，此塑料袋应有可靠的外包装。
1 GB/T 11147--2010
5.2盛样器的大小
根据取样量多少选择合适的盛样器。
6取样方法
6.1从沥青贮罐中取样 6.1.1从不带搅拌的贮罐中取样（沥青为流体或经加热可变成流体）
应先关闭进料阀和出料阀，然后再取样。 6.1.1.1取样阀法
贮罐允许安装取样阀取样，阀门要有简单、安全的入口，安装在贮罐的一侧。贮罐按高度三等分，第一个取样阀安装在贮罐的上三分之一处，但距贮罐顶不得小于1㎡,第二个取样阀安装在贮罐中部的三分之一处,第三个取样阀安装在贮罐的下三分之一处，且距罐底不得低于 1.1 m。取样阀的示意图如图1所示。
阀门
放样口
图1取样阀
依次从上、中、下取样阀取样，每个取样阀至少要放掉4L沥青产品后方可取1L～4L样品。从贮罐中取出的上、中、下三个样品充分混合均匀后,取1L～4L进行所要求的检验。 6.1.1.2底部进样取样器法（不适用于黏稠沥青）
在贮罐中投入底部进样取样器，依次按贮罐中实际液面高度的上、中、下位置各取样1L～4L，取样器在每次取样后尽量倒净。从贮罐中取出的上、中、下三个样品充分混合均匀后，取1L～4L进行所要求的检验。底部进样取样器如图2所示。 6.1.1.3上部进样取样器法
在贮罐中投入上部进样取样器，依次按贮罐中实际液面高度的上、中、下位置各取样1L～4L，取样器在每次取样后尽量倒净。从贮罐中取出的上、中、下三个样品充分混合均匀后，取1L～4L进行所要求的检验。上部进样取样器如图3所示。 6.1.2从有搅拌设备的贮罐中取样（沥青为流体或经加热可变成流体）
先将沥青充分搅拌均匀，再按6.1.1.1、6.1.1.2、6.1.1.3中的任一方法从罐中部取1L～4L样品 2
GB/T 11147--2010
进行所要求的检验。 6.2从槽车、罐车、沥青洒布车中取样 6.2.1当车上设有取样阀、顶盖、出料阀时，可从取样阀、顶盖、出料阀处取样。从取样阀取样要先放掉 4 L沥青再取样;从顶盖处取样时，用取样器由该容器中部取样；从出料阀取样时，应在出料至约二分之一时取样。 6.2.2也可以在出料线上安装一种如图4所示的可拆卸式在线取样装置，使用这种取样装置取样时要先放掉4L沥青。 6.3从油轮和驳船中取样 6.3.1卸料前取样
对于流体沥青（包括经加热可变成流体的轻质沥青）在卸料前取样时，可以按6.1.1.2和6.1.1.3 描述的方法取样。 6.3.2装卸料时管线中取样 6.3.2.1装卸料时可通过在泵的出口线上或在沥青靠重力流出的管线上加装一个取样装置方便地取样。在线取样装置如图4所示。取样装置伸入管线部分的管直径小于管线直径的八分之一，开口应面向沥青流向，通过安装一个阀门或旋塞控制取样。根据装卸料需要的时间，间隔均匀地取至少三个 4 L 样品。装卸料结束后将所取样品充分混合均匀再从中取出4L样品进行所要求的检验。
单位为毫米
吊环
E 中
吊环紧固螺丝
内径Φ80±2
909
5±0.5
内挡板
10±2
$40±2
图2底部进样取样器 GB/T 11147--2010
单位为毫米
0
991
+14
内径Φ80±2
5±0.5
10±2
1—吊环; 2—聚四氟乙烯塞; 3手柄。
图 3 上部进样取样器
图4沥青在线取样装置
