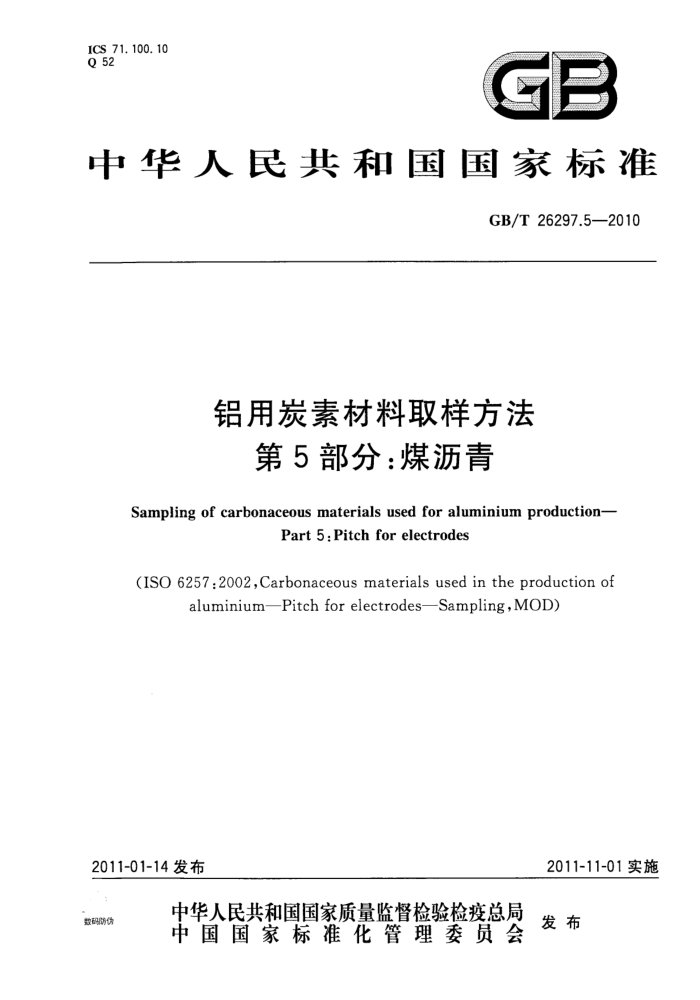

ICS 71.100.10 Q 52
GB
中华人民共和国国家标准
GB/T26297.5—2010
铝用炭素材料取样方法
第5部分：煤沥青
Sampling of carbonaceous materials used for aluminium production-
Part 5:Pitchfor electrodes
(ISO6257:2002,Carbonaceousmaterialsusedintheproductionof
aluminiumPitchforelectrodesSampling,MOD)
2011-11-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
数码防伪
中国国家标准化管理委员会 发布 GB/T 26297.5—2010
前言
GB/T26297《铝用炭素材料取样方法》分为六个部分：
第1部分：底部炭块；第2部分：侧部炭块；
一一第3部分：预焙阳极；第4部分：阴极糊；
-第5部分：煤沥青；第6部分：熳后石油焦。
本部分为GB/T26297的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO6257：2002《铝用炭素材料煤沥青取样》。本部分修改采
用ISO6257：2002时，将其目录、前言、引言、规范性引用文件、参考文献删除。同时，为了更便于取样操作，根据国内的具体情况增加和修改了一些规定，这些修改和规定用垂直单线标识在它们所涉及的条款的页边空白处。为方便对照，在附录A中列出了本部分的章条和对应的ISO6257：2002章条的对照表以及技术性差异。这些修改和规定有：
一根据国内情况，为了便于操作，将沥青分为固体沥青、软沥青和液体沥青，再规定取样方法； —在上述分类基础上对取样的容器在进行细分，如固体沥青的小容器、车辆、料仓、船运和袋装；一在上述分类基础上再对相应取样方法进行细分，如泵式取样、承重取样、一次性取样等；
一对于批量较大的固体试样，提出多种缩分方法。 本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：索通发展有限公司、中国有色金属工业标准计量质量研究所、中国铝业股份
-
有限公司郑州研究院。
本部分参加起草单位：郑州浩宇炭素材料有限公司、山东南山铝业股份有限公司。 本部分主要起草人：钱康行、郎光辉、席兆阳、张树朝、郭永恒、陈泓均、王立明
I GB/T26297.5—2010
铝用炭素材料取样方法
第5部分：煤沥青
警告：本部分可能涉及使用危险的材料、操作和设备。本部分不能涉及所有在使用中发生的安全问题。本部分的使用者有责任在使用之前建立适当的健康和安全的做法，并评估、确定其应用的范围。
1范围
GB/T26297的本部分规定了铝用炭素用煤沥青的取样方法。 本部分适用于铝用炭素用煤沥青的取样。
2 术语和定义
下列术语和定义适用于本文件。
2. 1
取样单元 samplingunit 限定的物料量，其界限可能是有形的，如一个容器，也可能是设想的，如物料流的某一具体时间或间
隔时间。
注：若干个取样单元可收集在一起，例如装在一个袋子或箱子里。
2. 2
样品sample 从数量较大的采样单元中取得的一个或几个取样单元，或从一个取样单元中取得的一个或几个
份样。 2.3
代表样representativesample 一种与被采物料有相同组成的样品，而此物料被认为是完全均匀的，
2. 4
取样方案 samplingplan 为了从最终样品获得对特性的必要了解来对该批货物作出判断，从一批货物中选取和制备一份或
几份样品的预定程序。
注：出于对成本、效率和时间的考虑，通常确定一个容许的取样误差
2.5
交货批consignment 由具体的交货单据或装货单据所指明的一定数量的物料。
2. 6
商品批lot 按一定取样方案进行取样的物料总量。 注：它可由若干交货批、生产批或取样单元组成。
1 GB/T26297.5—2010
2.7
生产批batch 一定量的物料，可以是一个取样单元，或假定其制造或生产条件相同而归在一起的若干个取样
单元。 2.8
大样bulksample 采集的不保持其个体性质的一组样品。
2. 9
份样incrementalsample 在取样过程中采得的一系列样品中的一个样品。 注：份样可能保持或不保持它们各自特性，这取决于取样的作法。
2. 10
最终样品finalsample 按取样方案得到或制备并可以再等分成相同的几份供试验、参考或保存用的样品。
2. 11
实验室样品 laboratorysample 为送往实验室供检验或测试而制备的样品。
2.12
参比试样referencesample 与实验室样品同时同样制备的样品，在有争议时可被有关方面接受用作实验室样品。
2. 13
部位试样spotsample 从物料的特定部位或在物料流的特定部位和时间采得的一定数量或大小的样品，它是代表瞬时或
局部环境的一种样品。
3一般程序和预防措施
3.1取样方式
可采用人工取样或自动取样。 2样品的污染问题
3.2
取样过程不应造成污染。样品容器、取样器具、其他辅助装置、取样者的手、手套及防护衣物应是干燥和清洁的。
3.3 参比试样的制备
在空气中，沥青表面会氧化。但粉状产品因其比表面积大，软化点可能明显提高。因此，按下列的方法熔化和制备存储用的参比试样：
a) 将足够量的粉状样品置于带盖的容器中，放到烘箱中，控制温度在高于预期软化点50℃，保持
2h。加热后，熔体的表面平滑，有光泽和无皱折；如果熔体的表面有气泡，则弃用。在干燥过的试样中取一块熔体，将其置于放有干燥剂的真空
b)
于燥器中干燥约2h； c) 将熔融沥青倒进一个气密金属容器，避免晃动，以免进人气泡，将该容器密封。
2 GB/T26297.5—2010
3.4测定固体沥青试样中的水含量的取样
对于大批量散装运输的固体沥青，应取一系列的部位试样来测定其水含量。取样后，试样应立即封存在气密容器中并及时进行测定。 3.5实验室样品和参比试样的用量
除另有规定外，实验室样品和参比试样的用量至少是测定需用量的三倍，且不少于1kg。推荐量为2 kg。 3.6 安全措施
应特别注意下列情况：
当从大容器中采取炽热的液体沥青试样时，取样者应严格按照安全规定取样；避免吸人沥青蒸气和粉尘；当取样的船舶、货车或铁路车辆正在运行或可能开始运行时，不应取样。
固体沥青的取样
b
4.1一般规定
表1规定了代表样的最小量。按表1规定取样，每个试样质量应在0.5kg～1kg。如取样的物料不均匀，应增加取样数量。
表1 代表样的最小量
代表样的质量/kg
物料的质量/t
1~10 >10~50 >50~100
10 15 20
4. 2 2大批量固体沥青的取样方案 4.2.1 盛在容器中的大批量固体沥青
按照表2列出的最小值抽取取样容器。
表2代表样的最少取样数量
容器的数量 1~10 11~49 50~64 65~81 82~101
应抽取取样容器数量最小值
全部 11 12 13 14
3 GB/T 26297.5—2010
表2（续）
容器的数量 102~125 126~151 152~181 182~216 217~254 255~296 297~343 344~394 395~450 451~512
应抽取取样容器数蛋最小值
15 16 17 18 19 20 21 22 23 24
4.2.2未盛在容器中的交货批固体沥青
用图1来确定每批所需的10kg份样的数量。
Y 18 000 16 000 14 000 12 000 10 000 8 000 6,000 4 000 2 000
of
7 10 12 14 16 17 19 20 21 22 23 24 25 26 27 28 29 30 31 32 32 33 34 35 35 36 37 37 38 39 39 40 41 41 42 42X
X—份样数量； Y——批重(t)。
图1取份样数量和被取固体沥青批重的关系
4.3固体沥青取样程序
4.3.1 一般规定
用开口取样器（见图2)或闭口取样器（见图3）作为取样工具。用夯锤（见图4，）将最终样品破碎。
4
