ICS 75.060 CCS E 24
GB

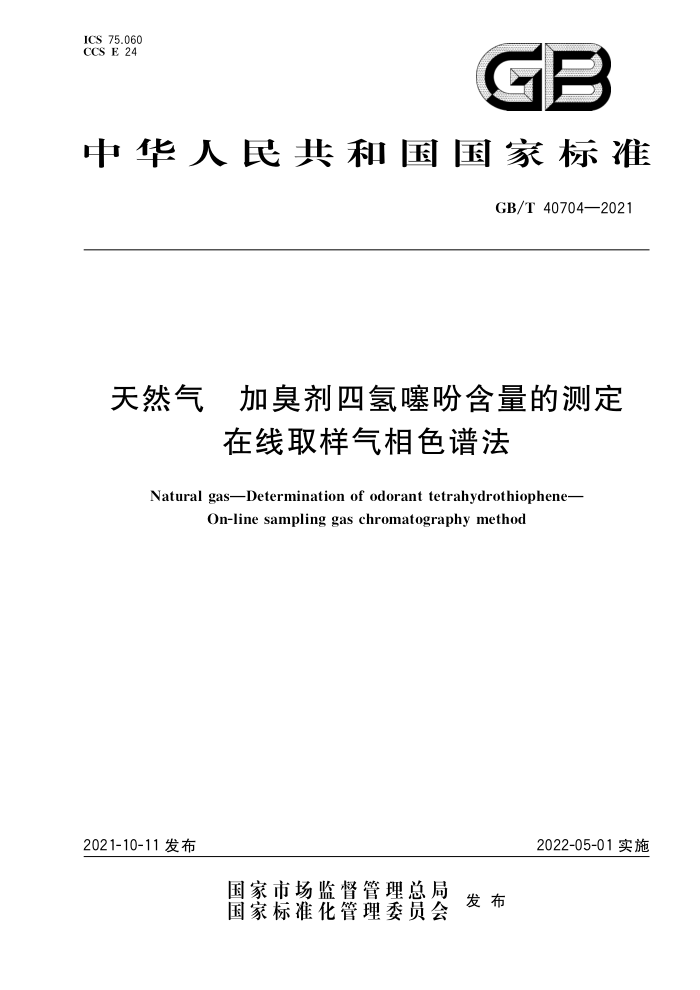

中华人民共和国国家标准
GB/T40704—2021
天然气 加臭剂四氢噻盼含量的测定
在线取样气相色谱法
Natural gasDetermination of odorant tetrahydrothiophene-
On-line sampling gas chromatography method
2022-05-01实施
2021-10-11发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T40704—2021
目 次
前言
III
范围 2 规范性引用文件
1
术语和定义原理
3
4
5 试剂与材料 6 便携式气相色谱仪
取样 8 测定步骤
7
计算 10 精密度
9 GB/T 40704—2021
前言
本文件按照GB/T1.12020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国天然气标准化技术委员会（SAC/TC244)提出并归口。 本文件起草单位：中国石油天然气股份有限公司西南油气田分公司天然气研究院、昆仑能源有限公
司、中国石油天然气股份有限公司西南油气田分公司、成都润道检测技术有限责任公司、中国测试技术研究院、中国石油天燃气股份有限公司西南油气田燃气分公司、西南石油大学、中国石油天然气股份有限公司华北油田分公司、四川大学、四川省成都生态环境监测中心站，
本文件主要起草人：李晓红、王晓琴、沈琳、周理、冯立德、王伟杰、王璐、潘义、邓凡锋、黄灵、蔡黎、 卓勇、王维康、葛亮、蒲长胜、陈正华、韩敬、张立春、吕弋、谭清、苏颖颖、赵春磊。
I GB/T40704—2021
天然气加臭剂四氢噻盼含量的测定
在线取样气相色谱法
警告一一本文件不涉及与其应用有关的所有安全问题。在使用本文件前，使用者有责任制定相应
的安全和保护措施，并明确其限定的适用范围。
1范围
本文件规定了采用热导检测器-便携式气相色谱仪在线测定天然气中加臭剂四氢噻盼含量的原理
试剂与材料、仪器、取样、测定步骤、计算方法和精密度要求
本文件适用于天然气中四氢噻盼含量的测定，测定范围5mg/m"~200mg/m"。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T13609天然气取样导则 CJJ/T148—2010城镇燃气加臭技术规程
3术语和定义
下列术语和定义适用于本文件。
3.1
便携式气相色谱仪 portable gas chromatograph 体积小巧、配备有内置载气瓶、便于携带到现场进行检测的气相色谱仪。
4原理
具有代表性的天然气样品和已知含量的四氢噻盼气体标准物质，在同样的操作条件下，经色谱柱进行分离后进人热导检测器（TCD)对四氢噻吩含量进行测定。四氢噻吩含量与峰高或峰面积成正比，通过对比标物和天然气样品的四氢噻盼峰高或者峰面积，获得天然气样品中四氢噻吩的含量。
5 试剂与材料
5.1载气
氮气，体积分数不低于99.999%。 5.2 2气体标准物质
推荐采用具备国家标准物质认定证书含量约20mg/m"的四氢噻吩气体标准物质
1 GB/T40704—2021
体标准物质多次，直到连续两次测定结果的重复性在表1规定的范围内，即可以取两次测定结果的平均值作为气体标准物质测定的最终结果。 8.2天然气样品的测定
将传输管线与气体标准物质分离后，用传输管线连接取样点和色谱仪进样系统，打开取样阀门，用待测天然气样品充分吹扫传输管线和色谱仪进样系统。在操作条件不变的前提下，连续测定天然气样品多次，直到连续两次测定结果的重复性在表1规定的范围内，即可以取两次测定结果的平均值作为天然气样品测定的最终结果，
图1是分离实际天然气样品中四氢噻吩获得的一例色谱图 280 300 320 340 3-360
280 300 320 340 360 380 400 420
380 400 420 440
440
+1++
0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.6 3.8 4.0 4.2 4.4 4.6 4.8 5.0
时间/min
标引序号说明： 1———四氢噻，保留时间228.7s 色谱条件：毛细管色谱柱固定相：14%氰丙基苯基-86%甲基聚硅氧烷；色谱柱长度：4m；色谱柱内径：0.10mm；柱温：55℃；载气：氮气，柱前压10.0psi；进样时间：1200ms；检测器：热导检测器。
图1分离实际天然气样品中四氢噻盼的色谱图
9计算
天然气样品中的四氢噻吩质量浓度β按公式（2)计算：
p=ps(A/As)
...( 2)
式中：
天然气样品中四氢噻盼的含量，单位为毫克每立方米（mg/m）；气体标准物质中四氢噻吩的含量，单位为毫克每立方米（mg/m"）；天然气样品中四氢噻盼的峰高或峰面积：
Ps A
3 GB/T40704—2021
As 气体标准物质中四氢噻吩的峰高或峰面积。 取连续两次平行测定结果的算术平均值作为四氢噻含量的测定结果。 天然气样品中四氢噻吩含量测定结果按GB/T8170给出的数值修约规则进行修约，有效数字位数
不应多于气体标准物质中四氢噻含量值的有效数字位数，
10 精密度
10.1 重复性
在重复性条件下获得的两次独立测试结果的差值不超过表1给出的重复性限，超过重复性限的情况不超过5%。
表1 各浓度范围的重复性
四氢噻吩浓度范围c
重复性限 mg/m3 0.6 1.2 2.1
mg/m3 5≤≤20 2080 80c≤200
10.2 再现性
在再现性条件下获得的两次独立测试结果的差值不超过表2给出的再现性限，超过再现性限的情况不超过5%。
表2 各浓度范围的再现性
再现性限 mg/m 1.2 3.7 10.9
四氢噻吩浓度范围c
mg/m 520 20c≤80 80c≤200
4
