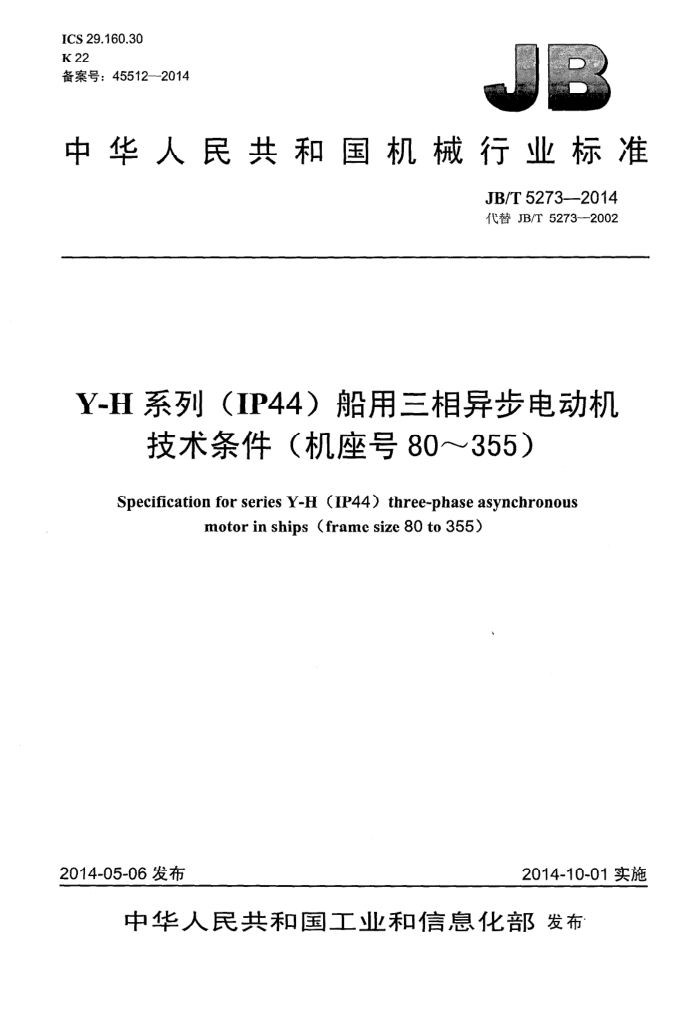

ICS 29.160.30 K 22 备案号：45512—-2014
中华人民共和国机械行业标准
JB/T 5273-2014 代替 JB/T 52732002
Y-H系列（IP44）船用三相异步电动机
技术条件（机座号80～～355）
Specification for series Y-H (IP44) three-phase asynchronous
motor in ships (frame size 80 to 355)
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 5273—2014
目 次
前言
T
范围. 规范性引用文件
2
一心+心
中中心+中心
3 术语和定义
技术要求试验方法. 检验规则标志、包装、运输和贮存质量保证期.
4 S 6
心
.22 ..24 26
+++++
++++！
骨＋ +
8
27
+-+++
++++
中+心
表．额定电压表2机座号与极数及功率的对应关系表3机座带底脚、端盖上无凸缘的电动机表4机座带底脚、端盖上有凸缘的电动机。 表5机座不带底脚、端盖上有凸缘的电动机表6立式安装、机座不带底脚、端盖上有凸缘、轴伸向下的电动机表7轴伸键的尺寸及其公差，表 8 径向圆跳动公差表 9 径向圆跳动及轴向圆跳动公差表10 平行度公差表11 平面度公差。 表 12 对称度公差表 13 结构及安装型式.. 表 14 效率和功率因数的保证值（380V，50Hz）表 15 效率和功率因数的保证值（440V，60Hz）表16 堵转转矩对额定转矩之比的保证值表 17 最小转矩对额定转矩之比的保证值表18 最大转矩对额定转矩之比的保证值.. 表 19 堵转电流对额定电流之比的保证值. 表 20 转差率，表21 电气性能保证值的容差，表 22 空载时振动强度限值. 表 23 空载最大A计权声功率级值表24 额定负载工况超过空载工况的A计权声功率级允许最大增加量表 25 电源频率和电动机端电压变化表 26 检验项目表 27 出线端标志
n
........+...-.+..
++++心
+++++++++ 8
一咖师
10 .10 10 10
中中心
峰
+.++*-.+-+ ++++++++-+-+t+*-+*
中事
++.+.++
t++
14 15
16 17 18 19
++++
+++.-+++++...
21 21 22 24
.25
26 1
JB/T 5273—2014
ii
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5273-—2002《Y-H系列（IP44）船用三相异步电动机技术条件（机座号80~355）》，
与JB/T5273—2002相比主要技术变化如下：
-按GB/T7060---2008《船用旋转电机基本技术要求》的规定，增加了180（H）级绝缘等级以及修改了相应的温升限值；温升限值按功率大小分为两档：600W以下［130（B）级应不超过 80K，155（F）级应不超过105K，180（H）级应不超过125KI，600W及以_上［130（B）级应不超过75K，155（F）级应不超过100K，180（H）级应不超过120K; 接线盒按GB/T7060--2008《船用旋转电机基本技术要求》进行了修订，取消了“接线盒应位于电动机顶部到其右侧轴中心水平方向线下10°的夹角范围内”的规定； -接地螺钉的大小按GB14711—2013《中小型旋转电机通用安全要求》进行了修订； -取消了堵转视在功率的考核，增加了堵转电流的要求和试验方法；电动机电气性能指标（如效率、最大转矩）的容差和温升限值修正方法按GB755一2008《旋转电机定额和性能》进行了修订；空气噪声测定方法及限值，根据GB/T10069.1一2006《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》以及GB10069.3一2008《旋转电机噪声测定方法及限值第3部分：噪声限值》进行了修订；空载时测得的振动强度根据GB10068--2008《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》进行了修订，分自由悬置和刚性安装两种测试状态，轴中心高H分为三档：80 mm≤H≤132 mm、132 mm280mm: 一一增加了电气间隙和爬电距离、三相电动机不平衡电流、耐化学活性物腐蚀性能试验（仅适用于
移动式和固定式近海装置用电动机）和包装等检验项目。 本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIF/TC9）归口。 本标准起草单位：上海电器科学研究所（集团）有限公司、中国船级社上海规范研究所、中国船级
社上海分社、德州恒力电机有限责任公司、江苏远东电机制造有限公司。
本标准主要起草人：林榕、任宏、孙武、李晨浩、陈庆山、顾进。 本标准所代替标准的历次版本发布情况为：
JB/T 5273—1991、JB/T 5273-2002。
II JB/T 5273-2014
4　技术要求
4.1环境条件
1
电动机在下列环境条件下应能正常工作： a）环境空气温度为0℃～45℃。 b）空气相对湿度不大于95%，并有凝露。 c）有盐雾、油雾、霉菌及海水的影响。 d）倾斜摇摆：
1
倾斜：±30°；摇摆：±22.5°
e）海上勘探或开发海底石油资源的各类移动式平台和固定式平台用的电动机有二氧化硫和硫化氢
等化学活性物的影响。 f）有船舶和近海装置正常营运和作业中产生的冲击、振动的影响。
. ·.
4.2材料要求
电动机所采用的外壳材料和转轴材料应符合GB/T7060—-2008中5.3的规定。风扇应采用滞燃、耐久、耐潮、耐霉和低毒的材料，风罩应采用金属材料。 4.3设计要求 4.3.1额定频率
电动机的额定频率为50Hz或60Hz。 4.3.2额定电压
电动机的额定电压见表1。
表1额定电压
额定电压 L 380 440
额定频率
Hz 50 60
注：制造厂亦可根据用户需要，提供其他额定电压。
4.3.3额定功率
电动机应按下列额定功率制造： 0.55 kW, 0.75 kW, 1.1 kW, 1.5 kW, 2.2kW, 3 kW, 4kw, 5.5 kw, 7.5 kw, 11 kW, 15kw,
18.5 kW, 22 kW, 30 kW, 37kW, 45 kw, 55 kW, 75 kW, 90 kW, 110 kW, 132 kW, 160 kW, 200 kw, 250 kW, 315 kW.
注：若用户提出的环境空气温度不同于4.1的规定时，对上述数值所进行的变更可由用户与制造广协商。 4.3.4工作制
电动机的工作制为连续工作制（S1）。 4.3.5接线方式
电动机功率在3kW及以下者为丫接法，功率在3kW以上者均为△接法。
2 JB/T 5273-2014
4.3.6 机座号与极数及功率的对应关系
电动机的机座号与极数及功率的对应关系应符合表2的规定
表2机座号与极数及功率的对应关系
电动机极数
4
2
6
机座号
8
功率
kw T
0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 = 15 18.5 22. 30 37 45 55 7S 90 110 132 160 200 250 250 315
0.75 1.1 1.5 2.2 3 4 5.5 7.5 一 11 15 18.5 22 一 30 37 一 45 5S 75 90 110 132 160 200 250 250 315
80M1 80M2 90S 90L 100L1 100L2 112M 132S1 132S2 132M1 132M2 160M1 160M2 160L, 180M 180L 200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L2 355M1 355M2 35SL 注：机座号栏中 S、M、L后面的数字 1、2分别代表同一机座号和极数下不同的功率。
0.75 1.1 1.5 2.2 3 4 5.5 7.5 11
1
2.2 3 4 5.5 7.5 - 11 15 18.5 22 30 37 45 5s 75 90 110 132 160 200
15 18.5 22 一 30 37 45 55 75 90 110 132 160 200 250
1
1
4.3.7尺寸及公差 4.3.7.1电动机的安装尺寸及公差应符合图1～图4和表3～表6的规定，外形尺寸应不大于表3～表 6和图1～图4的规定
3 JB/T 5273—2014
IL
C
音
H
53
图
图
S
O
C
t
HOE.
(80)0
HOTS
E
(0)) JB/T 5273-2014
H
S 吾
V
机8
or
3
4
图
图
O
()
HY
LR
5
