JJG 40-2011 X射线探伤机检定规程 JJG

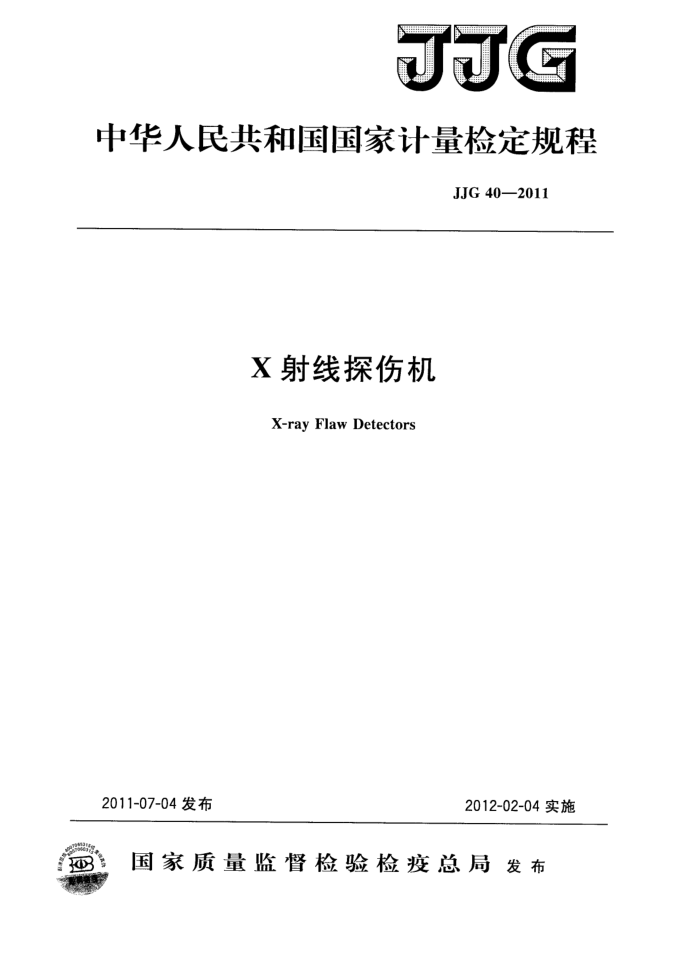

中华人民共和国国家计量检定规程
JJG 40—2011
X射线探伤机 X-rayFlaw Detectors
2011-07-04发布
2012-02-04实施
国家质量监督检验检疫总局发布
香 JJG 40—2011
X射线探伤机
检定规程 Verification Regulation of X-ray Flaw Detectors
JJG40—2011 代替JJG40—2001
本规程经国家质量监督检验检疫总局于2011年7月4日批准,并自 2012年2月4日起施行。
归口单位:全国电离辐射计量技术委员会起草单位:辽宁省计量科学研究院
中国计量科学研究院丹东奥龙射线仪器有限公司大连市计量测试所山东省计量科学研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG40—2011
本规程起草人:
韩志成(辽宁省计量科学研究院)刘 剑(辽宁省计量科学研究院)张 辉(中国计量科学研究院)程 起(丹东奥龙射线仪器有限公司)林 雷(大连市计量测试所)任宏伟(山东省计量科学研究院) JJG40—2011
目 .录
1 2
范围· 引用文献
(1) (1) (1) (1) (2)
3术语和计量单位 3.1术语 3.2 计量单位 4 概述 5计量性能要求 5. 1 空气比释动能率 5. 2 重复性 5.3 穿透力 5. 4 辐射角 5. 5 计时器误差 5. 6 透照灵敏度 5. 7 图像分辨力· 5. 8 漏射线空气比释动能率
.
(2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (8) (8) (9) (11) (12) (13)
通用技术要求计量器具控制
6
2
7. 1 检定条件 7. 2 检定项目 7.3 检定方法 7. 4 检定结果处理 7. 5 检定周期· 附录A 穿透力的相应规定值附录B 线型像质计的有关数据附录C 检定证书(内页)格式附录D 检定结果通知书(内页)格式 JJG402011
X射线探伤机检定规程
1范围
本规程适用于额定管电压<450kV的X射线探伤机的首次检定、后续检定和使用中检验。 2引用文献
本规程引用下列文献: JJF1035一2006电离辐射计量术语及定义 GB/T19348.1一2003无损检测工业射线照相胶片第1部分:工业射线胶片
系统的分类
GB/T19802一2005/ISO5580:1985无损检测工业射线照相观片灯最低要求 JB/T7412一1994固定式(移动式)工业X射线探伤机 JB/T7413-—1994携带式工业X射线探伤机 JB/T4730.2一2005承压设备无损检测第2部分:射线检测 JB/T5453一2004工业X射线图像增强器电视系统技术条件 JB/T7902-2006无损检测射线照相检测用线型像质计使用本规程时,应注意使用上述引用文献的现行有效版本。
3术语和计量单位 3.1术语 3.1.1比释动能KkermaK
dE.除以dm而得的商,即
K=dEu/dm
式中:dE.—-不带电粒子在质量为dm的某一物质内释放出来的全部带电粒子的初始
动能的总和。
3.1.2比释动能率Kkerma rateK
dK除以dt而得的商,即
K=dK/dt
式中:dK—dt时间间隔内比释动能的增量。 3.1.3穿透力transmisiveability
射线贯穿某种物质厚度的能力。 3.1.4辐射角radiationangle
有用射线束在任何通过焦点的平面上形成的扩散角。 3.1.5透照灵敏度transmissionsensitivity
用射线透照法能够检测到被测物沿射线方向的最小缺陷线度与透照厚度的比值,以
1 JJG40—2011
百分比表示。 3.1.6图像分辨力imageresolution
监视器屏幕中心区域可识别的图像之间的最小距离,用线对数每厘米(Lp/cm)来表示。 3.1.7像质计imagequalityindicator
根据其显示在射线底片上的图像情况来判断透照灵敏度的设备。 3.1.8增感屏intensifyingscreen
一种可用来缩短曝光时间和改善照相效果的贴附在X射线胶片上的增感材料薄片或薄膜。 3.1.9黑度blackdensity
对射线底片来说, 域常用对数表示的人射光通量与透射光通量的比值,即为底片的黑度值。 3.1.10试块 tstbleck
用来检测射线穿透力的由特定材料制作的物体,该物体具有已知的标款厚度。 3.2计量单值
空气比程动率的计童单拉康义端每务# 剂量当量率的计量单偿
每小锅菜
4 概述
轰击阳极肥产生X 母图修, 判断被检验
X射线深伤机用于工射线,透照 裁检制部件,并部件有无缺陷以及缺陷大
件的无摄检测它是通鑫其他成像装置
X射线深伤机和带
X射线探版机整成像方式时务为胶片成像卖有图像增强器的x射线电视系统。胶片类X射线探伤机按使用方式可分为固定式(移动式)、携带式定商和周向X射线探伤机;按高压发生方式可分为连楼式(工频、高频、变频)和脉冲式射线探伤机。 5 计量性能要求
类)
X射线探伤机的计量性能要求项目汇慧免
表1计量性能要求项目汇总
项目序号
项目名称空气比释动能率
X射线探伤机分类
定向、周向定向、周向定向、周向定向、周向定向、周向定向、周向
1 2 3 4 5 6 7
重复性穿透力辐射角计时器误差透照灵敏度
胶片类
连续式
漏射线空气比释动能率
定向
2 JJG 40—2011 表1(续)
X射线探伤机分类
项目序号
项目名称空气比释动能率
1 2 3 1 2 3
胶片类
脉冲式
重复性计时器误差透照灵敏度图像分辨力
X射线电视系统
漏射线空气比释动能率
5.1空气比释动能率
在胶片类连续式X射线探伤机输出射线束轴上距焦点600mm处的空气比释动能率应不低于标称值的80%;脉冲式X射线探伤机输出射线束轴上距焦点500mm处的空气比释动能率应不低于标称值的90%。标称值未知的,以首次检定值为准。焦点不能确定时,以窗口中垂线和射线管轴线交点为准。 5.2重复性
胶片类X射线探伤机输出射线束空气比释动能率的单次测量相对标准偏差≤3%。 5.3穿透力
胶片类连续式X射线探伤机的穿透力应不低于附录A中表A.1表A.3的相应规定值。 5.4辐射角
胶片类连续式X射线探伤机辐射角不得小于其标称值,其偏差应在标称值十5° 以内。 5.5计时器误差
胶片类X射线探伤机曝光计时器的计时误差应不超过土2%。 5.6透照灵敏度
胶片类连续式X射线探伤机的透照灵敏度应不超过1.8%;X射线电视系统的透照灵敏度应不超过2.5%。 5.7图像分辨力
X射线电视系统的图像分辨力应不少于14Lp/cm。 5.8漏射线空气比释动能率
胶片类连续式X射线探伤机在额定工作条件下,距X射线管焦点1m处的漏射线空气比释动能率应满足表2中的规定。周向X射线探伤机和脉冲式X射线探伤机不作本项检定。X射线电视系统在最大工作管电压、管电流下工作时,防护设施外侧50mm 空间的任何位置上漏射线空气比释动能率不超过1.7×10-5Gy/h。
表2胶片类连续式X射线探伤机漏射线空气比释动能率的规定值额定管电压/kV
漏射线空气比释动能率/mGy·h-1
≤200 >200
2. 2 4.4
3 JJG 40—2011
6 通用技术要求
6.1X射线探伤机必须有生产厂、型号、编号等清晰的标志。 6.2X射线探伤机的电气机械及防护性能应分别符合相应的国家标准中规定的要求。
7计量器具控制 7.1检定条件 7.1.1 检定用仪器及配套设备 7.1.1.1剂量计
工作级电离室剂量计,其测量范围为(0~10)Gy/min,校准因子扩展不确定度应不大于5.0%。 7.1.1.2黑度计
黑度计可测的最大黑度值D应不小于4.0,测量值的误差应不超过士0.1。 7.1.1.3线型像质计
线型像质计应符合JB/T7902--2006的要求。 7.1.1.4标准试块
试块材质为A3钢,规格为200mm×100mm,表面粗糙度R,≤6.3,试块厚度应满足附录A中表A.1~表A.3的要求,其厚度偏差应不超过土0.07mm。 7.1.1.5观片灯
观片灯的主要性能应符合GB/T19802--2005的有关规定。 7.1.1.6图像分辨力测试卡
图像分辨力测试卡的主要性能应符合JB/T5453-2004的有关规定。 7.1.1.7X光胶片
X光胶片使用GB/T19348.1一2003规定的T3类胶片。胶片的本底灰雾度应不大于0.3。 7.1.1.8增感屏
增感屏厚度的选择应符合表3的规定,增感屏的材质为铅。
表3不同管电压下增感屏厚度的选择
后屏厚度/mm
额定管电压/kV
前屏厚度/mm
≤0.03 ≤0.10 0.02~0.15 0.02~0.20
≤0.03 0.15 0.02~0.15 0.02~0.20
100 150 160~250 260~450
7.1.1.9辐射防护用X辐射剂量率仪
剂量率仪在有效量程内的相对固有误差应不超过士20%。 7.1.1.10其他计量器具
其他计量器具见表4。
4
