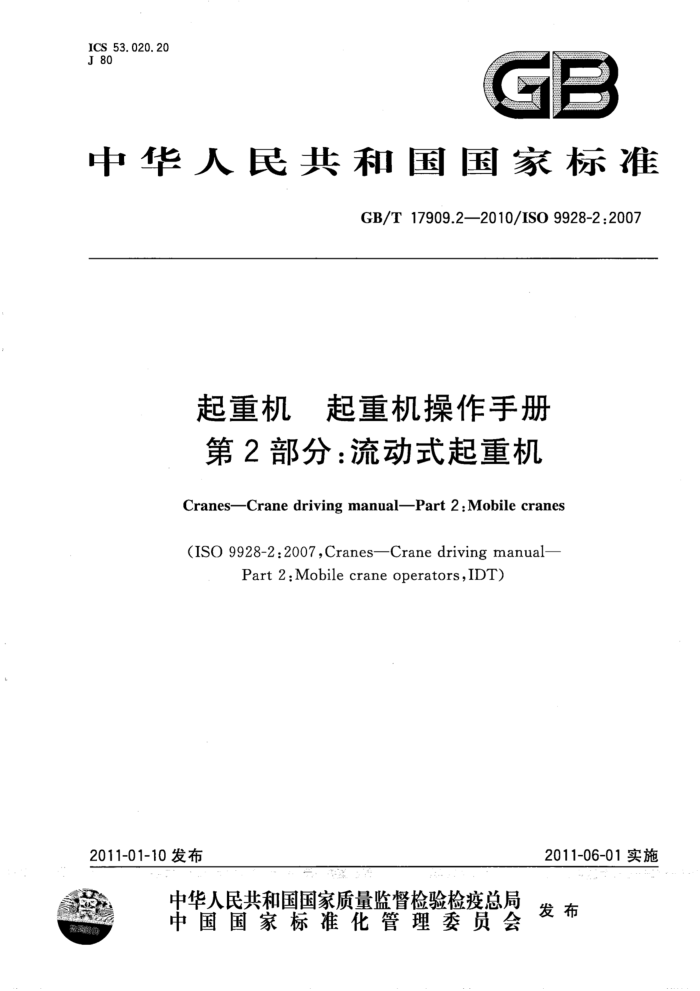

ICS 53.020.20 J 80
GB
E
中华人民共和国国家标准
GB/T17909.2—2010/IS09928-2:2007
起重机 起重机操作手册第2部分：流动式起重机 CranesCrane driving manualPart 2:Mobile cranes
(ISO9928-2.2007,Cranes—Cranedrivingmanual
Part 2:Mobile crane operators,IDT)
2011-06-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T17909.2—2010/IS09928-2:2007
前 言
GB/T17909《起重机起重机操作手册》分为5个部分：
第1部分：总则；第2部分：流动式起重机；第3部分：塔式起重机；第4部分：臂架起重机； -第5部分：桥式和门式起重机。
本部分为GB/T17909的第2部分。 本部分等同采用ISO9928-2：2007《起重机起重机操作手册第2部分：流动式起重机操作员》
（英文版）。
本部分等同翻译ISO9928-2：2007。 为了便于使用，本部分做了下列编辑性修改： a） “ISO9928的本部分”一词改为GB/T17909的本部分”； b) 删除ISO9928-2：2007的前言； c) 将本部分的名称改为起重机起重机操作手册第2部分：流动式起重机”； d）对于ISO9928-2：2007引用的国际标准，用已采用为我国的标准代替对应的国际标准。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会(SAC/TC227)归口。 本部分起草单位：徐工集团徐州重型机械有限公司。 本部分主要起草人：倪燕、陈向东。
I GB/T17909.2-2010/ISO9928-2:2007
起重机起重机操作手册第2部分：流动式起重机
1范围
GB/T17909的本部分规定了流动式起重机操作手册的内容。 本部分适用于按ISO4306-2定义的流动式起重机（以下简称起重机）。
2规范性引用文件
下列文件中的条款通过GB/T17909的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6974.1—2008 起重机术语第1部分：通用术语(ISO4306-1：2007,IDT) GB/T6974.2—2010 起重机术语第2部分：流动式起重机（ISO4306-2：1994，IDT） GB/T17909.1—1999 起重机起重机操作手册第1部分：总则(ISO9928-1：1990，IDT)
3术语和定义
GB/T6974.1中确立的以及下列术语和定义适用于本部分。
3. 1
起重机操作员craneoperator 使用（操作）起重机控制装置的人员。 [GB/T6974.1—2008,术语9.1] 注：对于流动式起重机，通常用“操作员”代替“司机”，司机习惯上仅指操纵起重机从一个地点转移到另一个地点的
人员。
4手册的表达方式
应符合GB/T17909.1一1999第4章的规定，但4.2列项中的第5项除外。 5操作手册的内容 5.1技术数据
手册的该部分应包括为起重机操作员提供操作、维护、检查和保养起重机所需的技术数据，例如： a) 主要尺寸； b）示意图； c) 润滑位置和润滑油脂； d) 整机和部件的重量； e) 钢丝绳规格； f) 性能参数表； g）额定起重量图表（可以独立成册）
5.2 ：一般安全指导
手册的该部分应包括适用于起重机和作业场地的一般安全规则，应着重说明以下几方面：
? GB/T17909.2—2010/ISO9928-2:2007
a) 触电的危险（在高架输电线附近作业等）； b) 载荷的吊运； c) 起重机的架设； d) 通道和出人口； e）警告和与起重机作业相关的手势信号； f) 环境状况，如风速或温度的限制。
5.3控制装置、控制台或作业台 5.3.1起重机行驶操纵的控制装置
手册的该部分应有操纵起重机行驶用所有的控制装置、踏板、仪表、报警灯和符号等的示意图和其功能的说明。所有计量仪表、指示器和指示灯应有其功能的说明。 5.3.2起重机起重操纵的控制装置
手册的该部分应有载荷吊运用所有的控制装置、操纵杆、踏板、开关、仪表、报警灯和符号等的示意图，所有控制装置应有操作说明。所有计量仪表、指示器和指示灯应有其功能的文字和/或图形符号说明。 5.4起重机信息
手册的该部分应包括以下信息： a) 臂架及附属装置：配置、组装和拆卸分解的指导及使用限制； b) 起升钢丝绳：如何正确选择钢丝绳倍率及钢丝绳缠绕方法的说明； c) 起重机的组装、拆卸和存放的说明； d) 检查：操作员检查职责的说明，应包括判定钢丝绳是否报废、液位是否正确等； e) 维护保养说明和起重机操作员的职责； f) 额定起重量图表及其说明； g) 特殊操作的说明。
5.5操作
手册的该部分应解释如何进行以下操作： a）预先检查：操作员在启动前应进行的检查项目； b) 启动：应提供启动发动机的方法，包括寒冷天气启动、搭接启动等有关信息； c) 行驶：应提供起重机在道路或作业场地行驶的有关方法，包括变速箱和制动器操作说明、倾翻
角、上车的位置、臂架的高度等有关信息； d）架设：应提供起重机支腿操作方法，包括地面条件、辅助设备、安全装置等有关信息；
载荷定位：应提供起重机在作业场地吊运载荷及使其定位的方法，包括使用支腿和/或轮胎起
e
升载荷时，上车合适的位置等有关信息；起重机装卸：应提供用其他车辆装、卸及运输起重机的正确方法。
D
5.6停止作业，离开起重机
手册的该部分应包含以下内容： a）起重机正确的停机说明； b）允许风速的信息。
