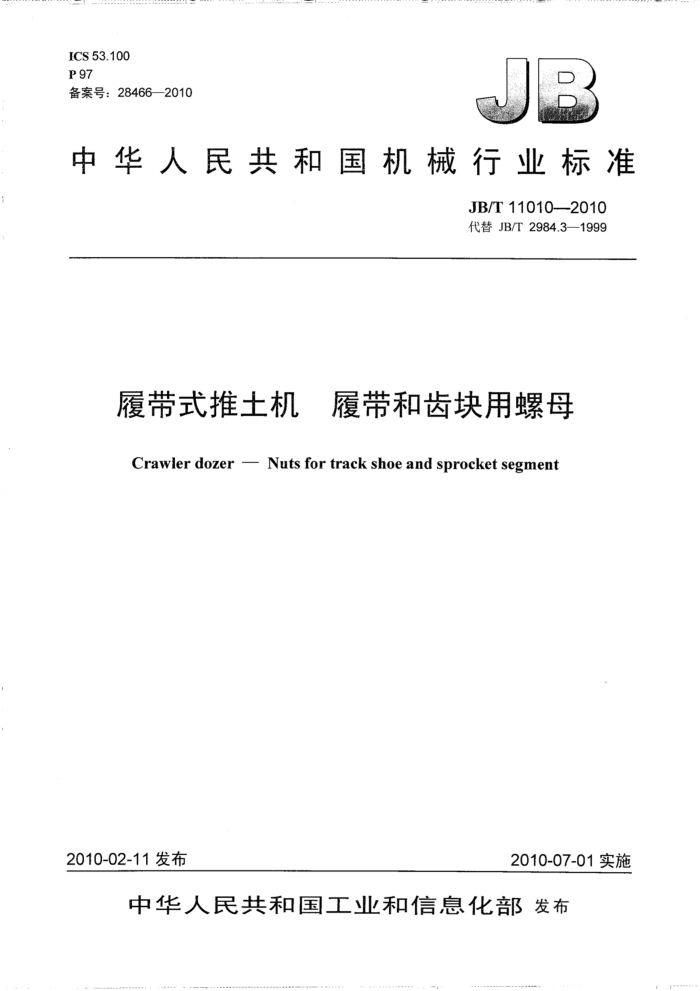

ICS53.100 P 97 备案号：28466—2010
中华人民共和国机械行业标准
JB/T11010—2010 代替JB/T2984.3—1999
履带式推土机 履带和齿块用螺母
Crawler dozer - Nuts for track shoe and sprocket segment
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11010——2010
目 次
前言 1范围... 2规范性引用文件 3形式和尺寸.. 4要求 5试验方法. 5.1保证载荷试验 5.2硬度试验 6检验规则， 7标志、包装和贮存 7.1标志.. 7.2包装， 7.3 贮存 7.4 随机文件
m JB/T11010—2010
前言
本标准代替JB/T2984.3-1999《履带式推土机履带和齿块用螺母》。 本标准与JB/T2984.3一1999相比，主要变化如下：
对标准的英文名称进行了修改。 在第1章中增加了“本标准适用于履带式的推土机、推耙机、装载机、吊管机履带和齿块用螺母”。 -对本标准内容所引用的标准和具体引用的条款重新进行了调整和修改。 对3.2中的“力学性能8.8级的螺母”改为“力学性能10级的螺母”。 将4.1中的“螺母的推荐材料为45钢。”改为“螺母的力学性能应符合表2的规定”。 -对“其他技术条件按GB/T3098.2的规定”改为“其他技术条件按GB/T3098.4的规定”。 对第7章的内容进行了重新修改。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC 334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：张志烁。 本标准所代替标准的历次版本发布情况为：
ZBJ85004.2—1987 JB/T2984.31999。
II JB/T11010-2010
履带式推土机履带和齿块用螺母
1范围
本标准规定了履带式推土机履带和齿块用螺母（以下简称螺母）的形式和尺寸、要求、试验方法、 检验规则、标志、包装和贮存。
本标准适用于履带式的推土机、推粑机、装载机、吊管机履带和齿块用螺母。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件；其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T90.1紧固件验收检查（GB/T90.1—-2002，idtISO3269:2000） GB/T193—2003普通螺纹直径与螺距系列（ISO261:1998，MOD） GB/T197—-2003普通螺纹公差（ISO965-1:1998，MOD） GB/T3098.4—2000紧固件机械性能·螺母细牙螺纹（idtISO898-6:1994） JB/T5947工程机械包装通用技术条件
3·形式和尺寸 3.1. 螺母的形式和尺寸按图1和表1的规定。
其余
N
图
麦
单位：mm 每1000个螺母的质量
s
m
dw
P
公称尺寸 极限偏差 公称尺寸 极限偏差 e1
D
kg ~ 30 36 46 64
0
21.9 25.4 27.7 31.2
19 22 24 27
18 21 23 26
18 20 22 24
12 14 16 18
0.58 0 0.70
.0: 0.8
1.5 JB/T110102010
表1 (续)
每1000个 dw 螺母的质量
s
m
D
P
e1
公称尺寸 极限偏差 公称尺寸 极限偏差
kg 84 110 142 197 262 328
0 0.8
20 22 24 27 30 33
30 32 36 41 46 50
26 28 30 32 34 36
29 31 34 39 44 48
34.6 37 41.6 47.3 53.1 57.7
0 0.70
1.5
0 1.0
0 0.84
3.2 标记示例：
细牙普通螺纹， 直径22mm， 螺距1.5mm， 螺纹精度6级，力学性能10级的螺母，标记为：
螺母 M22×1.5-6级-10 JB/T110102010
4要求 4.1 螺母的力学性能应符合表2的规定。 4.2 螺纹按GB/T193—2003规定的细牙普通螺纹，其公差带按GB/T1972003规定的·6H。 4.3 .内螺纹侧面的表面粗糙度Ra值为3.2um，小径的表面粗糙度不作规定。 4.4 螺母表面应进行氧化处理，涂防锈油。 4.5 其他技术条件按GB/T3098.4的规定
表 2 力学性能
冲击吸收功Aiu
屈服强度 as
硬 度 HRC 30~36
抗拉强度 ab
) >55
MPa >833
MPa >1 029
试验方法 5.1 保证载荷试验
5
螺母的保证载荷试验按GB/T3098.42000中8.1的规定进行，保证载荷按表3的规定。 5.2 硬度试验
螺母的硬度试验应在支承面或侧面上进行，取间隔为120°的三点硬度平均值作为该螺母的硬度。
表3
螺纹直径D
螺 距P
公称应力截面积As
保证载荷 kN ≥86 ≥123 ≥164 ≥212 ≥267 ≥327 ≥393 ≥504 ≥630 ≥769
mm? 88.2 125 167 216 272 333 401 514 642 784
mm 12 14 16 18 20 22 24 27 .30 33
mm
1.5
2
