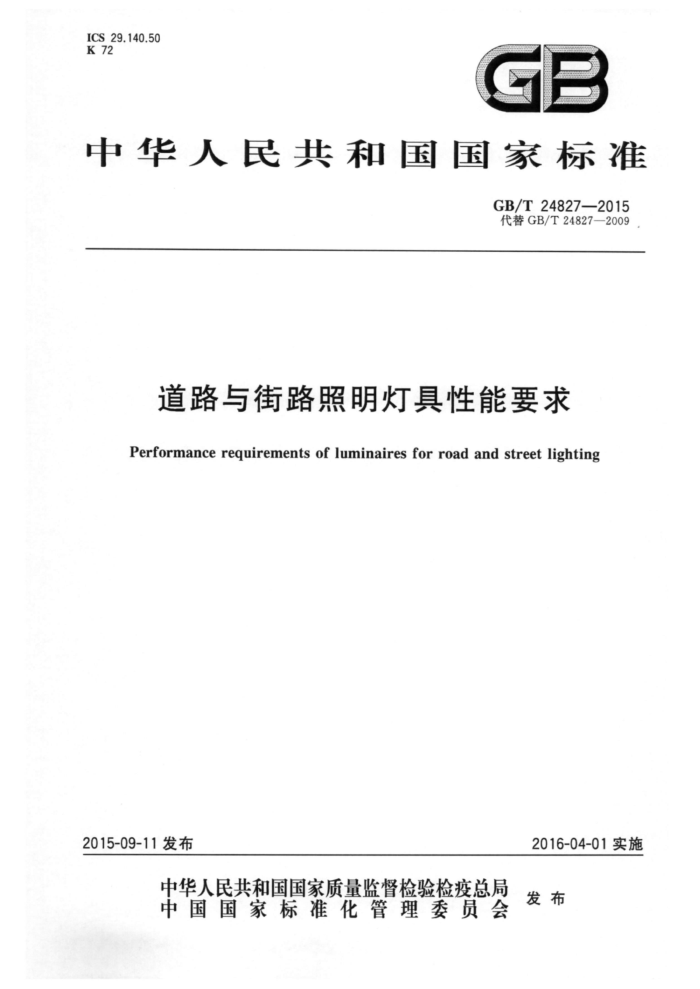

ICS 29.140.50 K 72
GB
中华人民共和国国家标准
GB/T24827—2015 代替GB/T24827—2009
道路与街路照明灯具性能要求
Performance requirements of luminaires for road and street lighting
2016-04-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T24827—2015
目 次
前言范围
Ⅲ
1
规范性引用文件术语和定义一般试验要求
2
3
4
5 一般要求产品分类
6
技术要求试验方法检验规则附录A（规范性附录） 道路照明质量的计算附录B（规范性附录) 照明功率密度的计算附录C（规范性附录） 试验光源附录D（规范性附录） 试验设备要求附录E（资料性附录） 影响灯具寿命的关键件的设计指南附录F（资料性附录） 道路照明灯具光分布类型.
>
8
9
15
17 18
19
20
T GB/T 24827—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T24827一2009《道路与街路照明灯具性能要求》。 本标准与GB/T24827一2009相比，主要技术变化如下：
删除了对LED灯具的特殊要求（见2009年版的6.9、6.10)；增加了GB/T31897.1一2015《灯具性能第1部分：一般要求》中适用的内容（见第5章）；灯具的性能等级分类删除了C类（见2009年版的5.1)；删除了对道路照明灯具的光学特性分类的要求（见2009年版的5.2)；修改了耐振试验的方法（见8.4.1）；增加了介绍灯具光分布类型的附录F。
本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会（SAC/TC224)归口。 本标准主要起草单位：国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）、上海时
代之光照明电器检测有限公司、上海亚明照明有限公司、上海三思电子工程有限公司、雷士照明（中国）有限公司、华荣科技股份有限公司、广东省东莞市质量监督检测中心、浙江阳光照明电器集团股份有限公司、江苏豪迈照明科技有限公司、江苏三显照明科技有限公司、江苏林洋照明科技有限公司、泰州市华强照明器材有限公司、山东明华光电科技有限公司。
本标准主要起草人：刘磊、桑高元、王晔、张璐、朱华荣、王鹰华、熊飞、何金田、周斌、李炳军、陈宗烈、 陈伟星、施洪生、陈龙、刘建营、赵旭、张俊斌、章海、陈超中、施晓红。
= GB/T24827—2015
道路与街路照明灯具性能要求
1范围
本标准规定了使用电光源、电源电压不超过1000V的道路与街路照明灯具的性能要求、试验方法及检验规则。
本标准适用于城市道路与街路使用的道路与街路照明灯具（以下简称灯具）。 本标准不适用于隧道照明灯具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7000.1一2015灯具第1部分：一般要求与试验 GB7000.203一2013灯具第2-3部分：特殊要求道路与街路照明灯具 GB/T9468 灯具分布光度测量的一般要求 GB/T132597 高压钠灯 GB/T14044 管形荧光灯用镇流器性能要求 GB17625.1 电磁兼容限制谐波电流发射限值（设备每相输入电流≤16A) GB17625.2 电磁兼容 限值对每相额定电流<16A且无条件接人的设备在公用低压供电系
统中产生的电压变化、电压波动和闪烁的限值
GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB/T18595 一般照明用设备电磁兼容抗扰度要求 GB/T19655 灯用附件启动装置（辉光启动器除外）性能要求 GB/T24825 LED模块用直流或交流电子控制装置性能要求 GB/T31897.1一2015灯具性能第1部分：一般要求 CJJ45—2006 城市道路照明设计标准 IEC60901 单端荧光灯 性能要求（Single-cappedfluorescentlamps—Performancespecifica
tions)
IEC61167 金属卤化物灯 性能要求（Metalhalidelamps—Performancespecification） CIE140—2000道路照明计算（Roadlightingcalculations）
3术语和定义
GB7000.1一2015和GB/T31897.1一2015界定的以及下列术语和定义适用于本文件。
3.1
道路照明灯具 roadlightingluminaire 城市中用于快速路、主干路、次干路和支路的机动车道路照明灯具，主要为车辆提供照明服务的
灯具。
1 GB/T 24827—2015
3.2
街路照明灯具streetlightingluminaire 城市中用于居住区道路及道路沿线的非机动车道路照明灯具，主要为行人和非机动车提供照明服
务和道路沿线建筑物提供照明的灯具。 3.3
户外灯具分类系统 outdoorluminaireclassificationsystem;LCS 一种评价户外灯具光分布的分类体系，它定义了规定立体角上灯具的光分布。
3.4
光输出比lightoutputratio 在灯具的声称使用条件下，灯具发出的总光通量与灯具内所用光源在标准使用条件下发出的总光
通量之比。 3.5
灯具的效能luminaireefficacy 灯具总流明输出与其在额定电压下的输人功率的比值，不包括应急照明充电功率。 注：灯具效能单位为流明每瓦（lm/W）。
3.6
（道路表面）照明功率密度lightingpowerdensity（ofroadsurface）；LPD 单位路面面积上的照明安装功率（包含光源和灯的控制装置）。 注：单位为瓦特每平方米（W/m"）。
3.7
灯具布置luminairearrangement 灯具布置包括灯具的安装高度、安装间距和布置方式。 安装高度是灯具的光中心至路面的垂直距离。 安装间距是沿道路的中心线测得的相邻两个灯具之间的距离。 布置方式可分为单侧布置、双侧交错布置、双侧对称布置、中心对称布置、横向悬索和双侧中心-对
称布置等基本方式（见图B.1)。 3.8
型式试验typetest 对样品的一个试验或一系列试验，其目的是检验某一给定产品的设计与有关标准的符合性。
4一般试验要求
4.1本标准中的试验为型式试验。
注：本标准的要求是对委托型式试验样品的试验，样品型式试验合格并不保证制造商的产品合格。保证生产产品
符合本标准是制造商的责任，除了型式试验外，还应包括制造商对产品质量的控制、生产保证能力和确认试验等。
4.2试验使用的光源要求见附录C。 4.3应使用交货状态的灯具进行试验。 4.4除非另有规定，试验在25℃±2℃下进行。 4.5试验设备要求见附录D。 4.6通常应对不同型号规格的灯具分别进行试验，当一组灯具具有下述a)～e)规定的相同特性时，可以主检型号灯具的试验覆盖这组灯具，选择的主检型号应具有代表性并能导致最不利的试验结果：
a）按GB7000.1一2015附录T属于同一系列；
2
