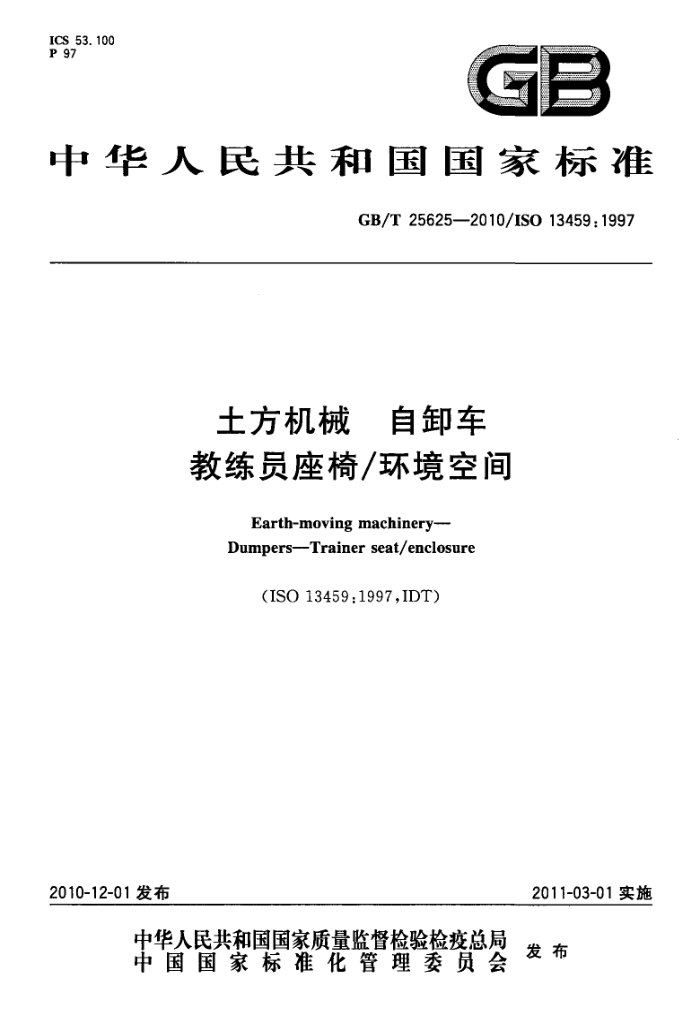

中华人民共和国国家标准
GB/T25625—2010/ISO13459:1997
土方机械 自卸车教练员座椅/环境空间
Earth-moving machinery-- Dumpers--Trainer seat/enclosure
(ISO13459:1997,IDT)
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25625—2010/ISO13459:1997
前 言
本标准等同采用ISO13459：1997《土方机械 自卸车 教练员座椅/环境空间》（英文版）。 本标准等同翻译ISO13459：1997。 为便于使用，本标准做了下列编辑性修改： a）“本国际标准”一词改为“本标准”； b）删除了国际标准前言； c) 对ISO13459：1997中引用的国际标准，用已被采用为我国的标准代替对应的国际标准； d) 将图2中的坐标做了修正； e) 增加了参考文献。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：天津工程机械研究院。 本标准参加起草单位：内蒙古北方重型汽车股份有限公司。 本标准主要起草人：吴红丽、闫军利、李来平。
r GB/T25625-2010/ISO13459:1997
土方机械自卸车教练员座椅/环境空间
1范围
本标准规定了在GB/T8498定义的自卸车上配备的短期使用的座椅要求。该座椅供教练员、检验员或维修人员使用。“教练员座椅”的配置或安装不是强制性要求。
本标准不适用于GB/T8498定义的小型自卸车。 注：工程师和设计师可根据本标准中的要求对这类座椅和环境空间进行设计，
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T8498土方机械基本类型识别、术语和定义（GB/T8498—2008，ISO6165：2006，IDT） GB/T8591土方机械司机座椅标定点（GB/T8591—2000，eqvISO5353：1995） GB/T17921土方机械座椅安全带及其固定器（GB/T17921—1999，idtISO6683：1981）
3术语和定义
下列术语和定义适用于本标准。
3. 1
教练员座椅 trainer seat 安装在司机室内，靠近司机座椅或在其后方，培训司机用的座椅。 注：该座椅供教练员乘坐，但也可由检验员或维修人员使用。
3.2
扶手handgrip 教练员可抓握的装置，该装置提供支撑并防止身体运动。
4要求 4.1座椅尺寸
所有尺寸应以GB/T8591规定的座椅标定点（SIP)为基准。教练员座椅的尺寸如图1和表1所示。仅当由特殊的人机工程学条件被认可时，可偏离表1给出的最小或最大尺寸。教练员座椅可由独立的坐垫构成，只要它们符合要求的尺寸。 4.2位置 4.2.1教练员座椅应安装在司机室内。 4.2.2为避免阻碍司机的视野，教练员座椅的SIP不应位于司机座椅SIP的前方。教练员座椅可以位于司机座椅后方，但教练员应能够观察到对自卸车的操作。 4.3环境空间的尺寸
环境空间应具有图2给出的最小尺寸。 4.4材料
教练员座椅及其配件所用的材料应阻燃。
1 GB/T25625—2010/IS013459:1997
4.5扶手
为给教练员提供把手，扶手应位于司机室内并方便抓握。扶手可以是推门、开门或关门的把手。不可以利用扶手锁门和拉开门栓。若教练员座椅位于司机座椅后方并且教练员能够抓住司机座椅靠背则不必设置扶手。 4.6贮存
教练员座椅应设计和制造成在不用时可以折叠且牢固地保持在贮存位置。 4.7座椅安全带
教练员座椅应具有符合GB/T17921的座椅安全带及其固定器。
H
C
SIP(GB/T 8591)
图1教练员座椅尺寸
表1教练员座椅尺寸
单位为毫米最小值 215* 300 150* 300* 0°
最大值 320
基本值 300 360 400* 360 10°
符号（见图1)
名称坐垫长度坐垫宽度靠背垫高度靠背垫宽度靠背垫角度
B D G H J
500* 15°
a该尺寸等于GB/T25624中给出的尺寸。
2 GB/T25625—2010/ISO13459:1997
单位为毫米
≥500 +Z
>215
≥350
+Z
R≥950
R≤250
R≥950
+Y
+X
座椅标定点（SIP）
SIP
-Z
-Z
R≥400
SIP
>215 ≥350
图2教练员环境空间
