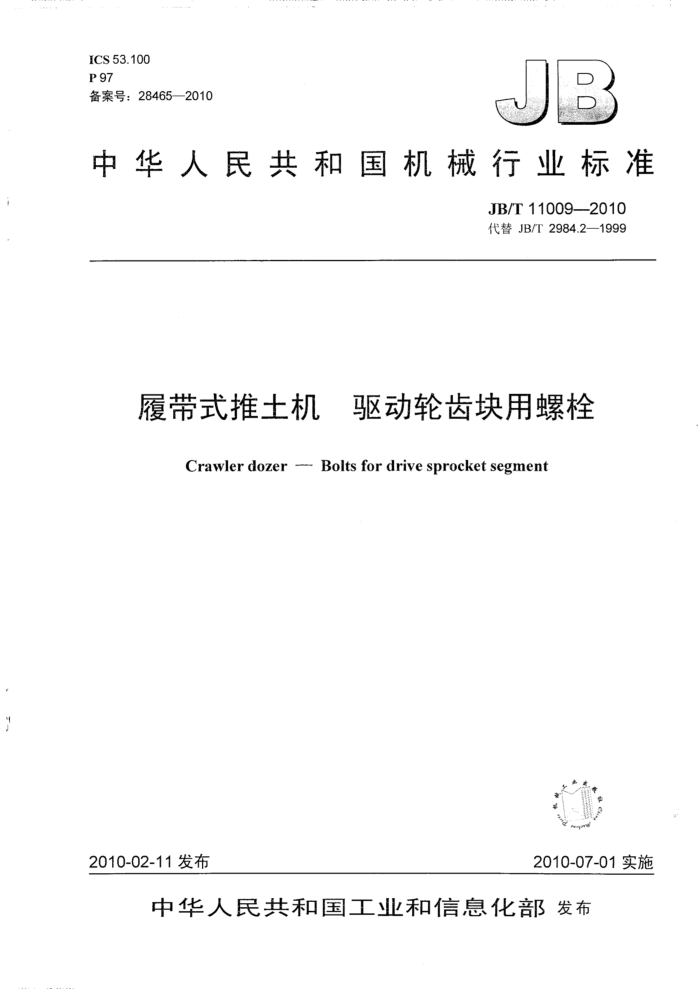

ICS 53.100 P 97 备案号：28465—2010
D
D
中华人民共和国机械行业标准
JB/T11009—2010 代替JB/T2984.2—1999
履带式推土机 驱动轮齿块用螺栓
Crawler dozer ---- Bolts for drive sprocket segment
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11009—2010
目 次
前言 1范围 2规范性引用文件 3形式和尺寸 4要求.. 5 试验方法. 5.1 螺栓拉力试验， 5.2 螺栓楔负载试验 5.3 保证载荷试验 5.4 冲击试验 5.5 硬度试验.. 5.6 脱碳试验 5.7 无损检测.. 6 检验规则..
.....
标记方法，标志、包装和贮存 8.1 标志 8.2 包装， 8.3 贮存. 8.4 随机文件
7 8 JB/T11009—2010
前 言
本标准代替JB/T2984.21999《履带式推土机驱动轮齿块用螺栓》。 本标准与JB/T2984.2一1999相比，主要变化如下：
对标准的英文名称进行了修改； -对本标准内容所引用的标准和具体引用的条款重新进行了调整和修改； -对5.1的“成品拉力试验”改为“螺栓拉力试验”，并对标准的内容进行了相应修改；对5.2的“螺栓的成品”改为“螺栓”； -对5.7“无损检测”的内容进行了相应修改；一对表4中的“装配力矩”改为“拧紧力矩”； -对第8章的内容进行了重新修改。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：张志烁。 本标准所代替标准的历次版本发布情况为：
ZBJ85004.1—1987; JB/T2984.2---1999。
III JB/T11009—2010
履带式推土机，马 驱动轮齿块用螺栓
1范围
本标准规定了履带式推土机驱动轮齿块用螺栓（以下简称螺栓）的形式和尺寸、要求、试验方法、 检验规则、标记方法、标志、包装及贮存。
本标准适用于履带式的推土机、推粑机、装载机、吊管机驱动轮齿块用螺栓。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准
GB/T90.1·紧固件验收检查（GB/T90.1—2002，idtISO3269:2000） GB/T193 普通螺纹直径与螺距系列（GB/T193一2003，ISO261:1998，MOD） GB/T.197—2003普通螺纹公差（ISO965-1:1998，MOD） GB/T3077—1999合金结构钢（neqDINEN10083-1:1991) GB/T3098.1—2000紧固件机械性能螺栓、螺钉和螺柱（idtISO898-1:1999） JB/T5947工程机械包装通用技术条件
3形式和尺寸 3.1 螺栓的形式和尺寸应符合图1和表1的规定，质量见表2。
10.14
Se
A型
8季
图 JB/T110092010
表1！ 螺栓的尺寸
单位：mm
形式 22
项 目
A 型
B 型
22
24 1.5 26 0.10 0.25 15 ±0.35 21
33
d P
18
1.5
23
公称尺寸极限偏差公称尺寸极限偏差公称尺寸极限偏差
23
34
19
ds
0.10 0.25
13
20
11
13
K
±0.35
19 0 0.8 35 33
19
29 0 1.0 42 58
16 0 0.5 27 28
S; =S2
0 0.8 35
b dw h
42
45 0.5±0.2 52 6±0.3 2 2 0~2 1.0~1.5
25**5
70
37
48
48
e2 c Ci ri r2 r
2 2 0~2 0.7~1.0
表2
d mm
L mm
22 每1000个螺栓的质量/kg 2
33
24
18
200 215 230
55 60 65 70 75 80 85 90 95 100 105'
340 370 390 400
500 520 540 560 590
-
-
1 220 1 250 1 290
3.2标记示例：
细牙普通螺纹， 直径22mm，螺距1.5mm，螺纹精度6级，长度60mm的齿块螺栓，标记为：
螺栓M22×1.5X×60-6级JB/T11009—2010
