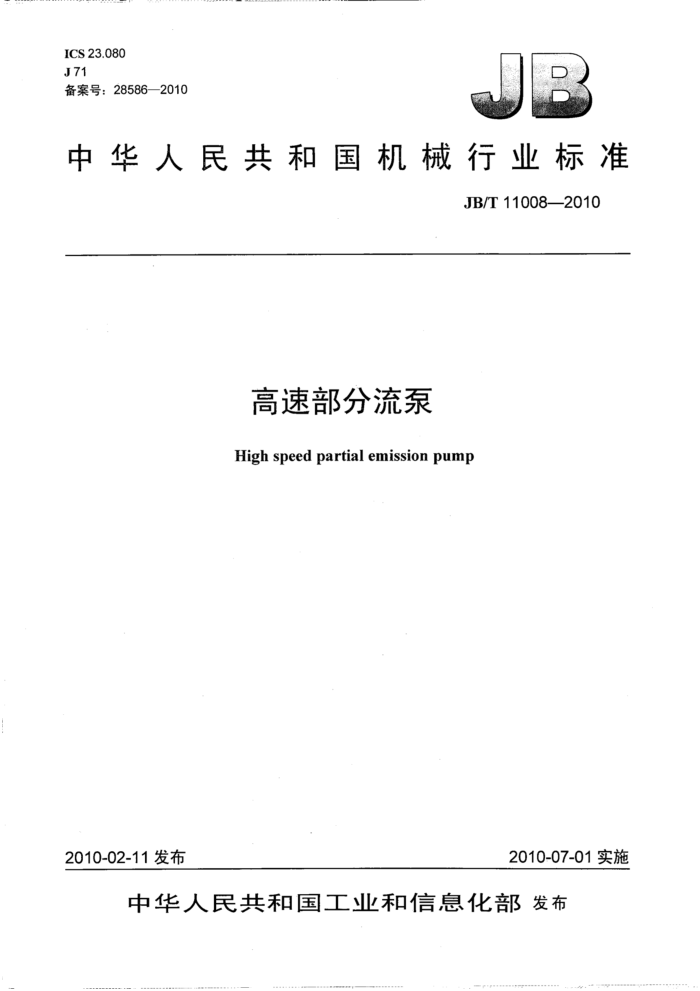

ICS23.080 J71 备案号：28586—2010
中华人民共和国机械行业标准
JB/T 11008—2010
高速部分流泵 High speed partial emission pump
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11008—2010
目 次
III
前言 1范围... 2 规范性引用文件， 3术语和定义 4型式与基本参数 4.1.型式. 4.2 型号. 4.3 基本参数， 5基本设计， 5.1 概述。 5.2 泵的性能， 5.3 汽蚀余量（NPSH) 5.4 驱动机： 5.5 临界转速， 5.6 动平衡 5.7 壁厚 5.8 压力泵壳. 5.9 喷嘴扩散器 5.10 叶轮 5.11 诱导轮. 5.12 吸入口、吐出口汇流管 5.13 导流管， 5.14 泵轴和轴套 5.15 机械密封. 5.16 齿轮箱， 5.17 变频电动机， 5.18 联轴器和联轴器防护罩 5.19 底座 5.20 辅助系统 5.21 修补 5.22 泵的材料选择 6检查和试验 6.1 概述， 6.2 检查 6.3试验.. 7交付准备 8标识、包装、运输和贮存 8.1 标识
.10 10 10 10 .10 1 13 13 JB/T11008—2010
8.2包装和运输 8.3贮存表1齿轮箱增速泵的分类和型式表2变频电动机增速泵的分类和型式表3卧式齿轮箱增速的高速部分流泵基本参数表4立式齿轮箱增速的高速部分流泵基本参数. 表5变频电动机增速的高速部分流泵基本参数表6 电动机的额定功率
13 13
*
II JB/T11008—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 本标准主要起草单位：合肥华升泵阀有限责任公司。 本标准参加起草单位：江苏大学、沈阳水泵研究所。 本标准主要起草人：柴立平、巫建波、何玉杰、李强、韩忠宝、王安生、朱维虎、程道武、姜漫
陈先春。
本标准为首次发布。
III JB/T11008--2010
高速部分流泵
1范围
本标准规定了石油、重化学和天然气工业用高速部分流泵（以下简称泵）的型式与基本参数、设计、 检查和试验、交付准备、标识、包装、运输和贮存等。
本标准适用于采用齿轮箱增速和电动机变频增速的高速部分流泵。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T3215石油、重化学和天然气工业用离心泵（GB/T3215—2007，ANSI/API610：2004，IDT） GB/T3216—2005回转动力泵水力性能验收试验1级和2级（ISO9906：1999，MOD） GB/T4879防锈包装 GB/T5894 机械密封名词术语 GB/T7021离心泵名词术语 GB/T7306（所有部分）55°密封管螺纹 GB/T9112钢制法兰类型与参数 GB/T9239.1一2006机械振动·恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验（ISO1940-1：2003，IDT）
GB/T13306标牌 GB/T13384机电产品包装通用技术条件 JB/T4297泵产品涂漆技术条件 JB/T8097一1999泵的振动测量与评价方法 JB/T8098一1999泵的噪声测量与评价方法 ISO10438（所有部分）石油和天然气工业润滑、轴封及控制油系统和辅助设备 ISO21049 泵离心泵和往复泵的轴封系统 API671炼厂用特殊联轴器 API677石油、重化工和天然气工业用一般用途的齿轮传动装置
3术语和定义
GB/T7021和GB/T5894中确立的以及下列术语和定义适用于本标准。
3.1
高速部分流泵highspeedpartialemissionpump 开式或半开式叶轮和环形流道组合，叶轮和环形流道是同心的，只有部分经过叶轮的流体通过一个
或多个喷嘴扩散器输送，转速不低于4800r/min的泵。 3.2
喷嘴扩散器nozzlediffuser 由限制最大流量的喷嘴和将动能转换成压力能的扩散段组成的吐出口流道。这种流道可以由圆形喷
嘴和圆锥形扩散段组合，也可以是矩形喷嘴和矩形扩散段组合。 JB/T11008—2010
3.3
汇流管junctionpipe 齿轮箱增速的双泵头并联泵中把两吸入口或两吐出口连接成一个总吸入口或总吐出口的管路，
3.4
导流管guideflowpipe 齿轮箱增速的双泵头串联泵中把首级吐出口和次级吸入口之间相连通的管路。
3.5
主润滑油泵mainlubricatingoilpump 齿轮箱配带的，与主动轴同步旋转的提供齿轮箱润滑油的泵。
3.6
脱扣转速tripspeed 在最大电源频率时电机的同步转速。
3.7
跳闸转速tripspeed 采用变速驱动机的泵，独立的事故超速保险装置产生动作使驱动机紧急停机的转速，
3.8
监察observed 应将规定的检查或试验时间通知给采购商，无论采购商或其代表是否出席，均应按照进度表的规定
进行的检查或试验。 3.9
目赌witnessed 把检查或试验的时间安排通知给采购商，只有采购商或其代理人出席才能进行的检查或试验。
3.10
允许工作范围allowableoperatingregion 以所供的叶轮在规定工作条件下泵的流量范围。该范围受制于汽蚀、发热、振动、噪声、轴挠度以
及其他类似判断标准。工作范围应由制造商家确定。 3.11
最小连续稳定流量minimumcontinuousstableflow 在不超过本标准所规定的振动限定下泵能够工作的最小流量。
3.12
最小连续热控流量minimumcontinuousthermalflow 泵能够维持工作而其运行不致被抽送液体的温升所损害的最小流量。
3.13
腐蚀余量corrosionallowance 接触抽送介质零件的壁厚超过该零件承受工作压力的理论壁厚的部分。
3.14
隔离液barrierfluid 引入到有压的双端面机械密封之间，把泵内的流程液体与环境完全隔离开的液体。该液体的压力始
终高于被密封流程液体的压力。 3.15
缓冲液bufferfluid 引入无压的双端面机械密封（串联机械密封）之间，用作一种润滑液或缓冲液的液体。此种液体的
压力低于被密封流程液体的压力。
2
