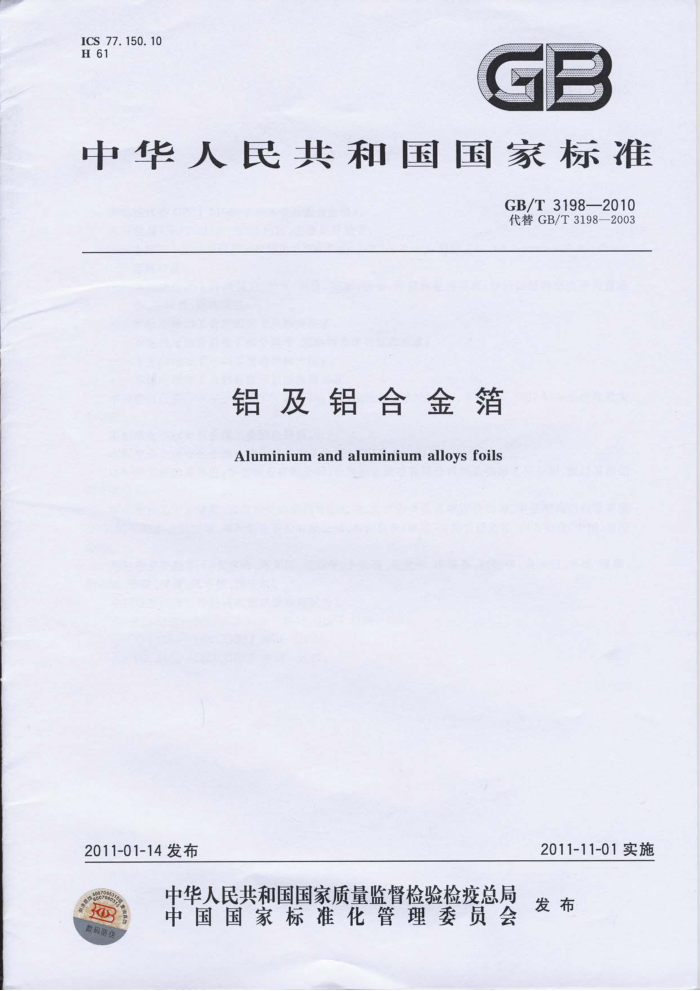

ICS 77. 150. 10 H61
一
中华人民共和国国家标准
GB/T3198—2010 代替GB/T3198—2003
铝及铝合金箔 Aluminium and aluminium alloys foils
2011-11-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T3198—2010
前言
本标准代替GB/T3198—2003《铝及铝合金箔》。 本标准与GB/T3198—2003相比，主要差异如下：
本标准中铝箔厚度范围扩展为0.0045mm~0.2000mm，增加了0.0045mm~<0.0060mm 厚度产品；本标准加严了厚度偏差、针孔、接头、塔形、错层、外观质量的要求，部分指标的精度分为普通级、高精级、超高精级；本标准增加了管芯的尺寸及精度要求；本标准增加并调整了部分牌号、规格的力学性能的要求；本标准增加了平均厚度的检测方法；本标准增加了有毒有害元素的检测要求。
本标准使用重新起草法参考EN546：1997《铝及铝合金箔》编制，与EN546：1997的一致性程度为非等效。
本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准主要起草单位：华北铝业有限公司、中国铝业股份有限公司西北铝加工分公司、厦门厦顺铝
箔有限公司。
本标准参加起草单位：云南新美铝铝箔有限公司、东北轻合金有限责任公司、中铝瑞闽铝板带有限公司、昆山铝业有限公司、郑州铝业股份有限公司、南山铝业（集团）有限责任公司、南方铝业（中国）有限公司。
本标准主要起草人：曹建峰、郭义庆、司延平、卜长海、关世彤、段瑞芬、张丽华、张深阳、高珺、郭瑞、 朱志斌、佟颖、侯波、周培根、韩千永。
本标准所代替标准的历次版本发布情况为：
GB3198—1982、GB3198—1996、GB/T3198—2003; GB3614—1983、GB/T3614—1999; GB3616—1983.GB/T3616—1999。 GB/T3198—2010
铝及铝合金箔
1范围
本标准规定了铝及铝合金箔的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。
本标准适用于一般工业用铝及铝合金箔（以下简称铝箔）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T454纸耐破度的测定 GB/T3190 变形铝及铝合金化学成分 GB/T3199 铝及铝合金加工产品包装、标志、运输、存 GB/T7999 铝及铝合金光电直读发射光谱分析方法 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样 GB/T17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分） 铝及铝合金化学分析方法 GB/T22638.1 铝箔试验方法第1部分：厚度的测定重量法 GB/T22638.2 铝箔试验方法第2部分：针孔的检测 GB/T22638.3 铝箔试验方法 第3部分：粘附性的测定 GB/T22638.4 铝箔试验方法 第4部分：表面润湿张力的测定 GB/T22638.5 铝箔试验方法 第5部分：刷水试验方法 GB/T22638.6 铝箔试验方法 第6部分：直流电阻的测定 GB/T22638.7 铝箱试验方法 第7部分：热封强度的测定
3要求 3.1产品分类 3.1.1牌号、状态、规格
铝箔的牌号、状态、规格见表1。需方需要其他牌号、状态、规格时，由供需双方协商决定，并在合同（或订货单）中注明。 GB/T3198—2010
表1（续）
规 格/mm
牌 号
状 态
厚度（T) 0.0060~0.200 0 0.0350~0.2000 0.0350~0.2000 0.0350~0.2000 0.0180~0.2000 0.0350~0.2000
管芯内径
宽度
卷外径
0 H22 H24 H26 H18 H19
75.0、76.2、 150.0、152.4、 300.0、400.0
8011,8011A,8079
50.0~1820.0
250~1200
406.0
3.1.2标记示例
铝箔的标记按照产品名称、牌号、状态和标准编号的顺序表示。标记示例如下：示例1:8011牌号、0状态、厚度为0.0160mm、宽度为900.0mm的铝箔卷，标记为：
铝箔8011-O0.016X900GB/T3198—2010
示例2：1235牌号、0状态、厚度为0.0060mm、宽度为780.0mm、长度为12000m的铝箱，标记为：
铝箔1235-O0.006×780×12000GB/T3198—2010
3.2化学成分
铝箔的化学成分应符合GB/T3190的规定。 3.3尺寸偏差 3.3.1厚度 3.3.1.12A11、2A12、5A02、5052合金箔的局部厚度允许偏差为士10%T，其他铝箔的局部厚度偏差应符合表2的规定。需要高精级时，应在合同（或订货单）中注明，未注明时按普通级供货。
表2
单位为毫米
厚度（T) 0.004.5~0.0090 >0.0090~0.2000
高精级 ±5%T ±4%T
普通级 ±6%T ±5%T
3.3.1.2需方对铝箔的平均厚度有要求时，应在合同（或订货单）中注明，铝箔的平均厚度偏差应符合表3的规定。
表3
卷批量/t <3 >3~10 >10
平均厚度允许偏差/mm
±5%T ±4%T ±3%T GB/T3198—2010
3.3.2宽度
铝箔的宽度偏差应符合表4的规定，需要高精级时，应在合同（或订货单）中注明，未注明时按普通级供货。当合同（或订货单）中要求单向偏差时，其允许偏差值为表中数值的2倍。
表4
单位为毫米
普通级 ±1.0
宽度 ≤200.0
高精级 ±0.5
>200.0~1200.0
0
>1200.0
±2.0
3.3.3 卷外径 3.3.3.1 定尺交货的
CHIN
度（L）允许偏差由供需双方协商决定，并在合同（或订货单）中注明。
定尺交货的铝
交货的铝箔
3.3.3.2 非定尺
，长度（L）或卷外径的偏差宜符合表5的规定
非定尺交货
表5
卷外径的 内允许偏差/mm
长度（L）的充许偏差
卷外径/mm
每批中个数不少于 每批中个数不超过 每批中个数不少 S 80%的酒卷
批中个数不超过 20%的箔卷
20%的箱卷
80%的箔卷
au
±2%
≤450 >450
±10
±20
当合同（或订货单 IS
单向偏差时，其允许偏差值应为表中对应数值的2倍
3.3.4错层、塔形
铝箔端面错层、塔形应符合表6的规定。需要高精级时，应在合同（或订货单）中注明，未注明时按普通级供货。
表6
单位为毫米
普通级 ≤1.0 <2.0
项目错层塔形
高精级 ≤0.5 41.0
3.4拉伸性能
铝箔的室温拉伸试验结果应符合表7的规定。需方对其他牌号的铝箔有拉伸性能要求时，应供需双方协商确定，并在合同（或订货单）中注明
4 GB/T3198—2010
表7
室温拉伸试验结果
牌 号
状态
厚度（T)/mm
伸长率/%，不小于
抗拉强度 Rm/(N/mm*) As0mm
A100 mm
0.0045~<0.0060 0.0060~0.0090 >0.0090~0.0250 >0.0250~0.0400 >0.0400~0.0900 >0.0900~0.1400 >0.1400~0.2000 0.0045~0.0250 >0.0250~0.040 0 >0.0400~0.0900 >0.0900~0.1400 >0.1400~0.2000 0.0045~0.0250 >0.0250~0.0400 >0.0400~0.090 0 >0.0900~0.1400 >0.140 00.200 0 0.0045~0.0250 >0.0250~0.0900 >0,0900~0.2000 0.0045~0.0060 >0.0060~0.2000 >0.0060~0.2000 0.0300~0.0490 >0.0490~0.2000 0.0300~0.0490 >0.0490~0.2000 0.0300~0.0490 >0.0490~0.200 0 0.0300~0.0490 >0.0490~0.2000 0.0090~0.0120
40~95 40~100 40~105 50~105 55~105 60~115 60~115
1.5 2.0 2.0
0
12 15
90~135 90~135 90~135 90~135
2 3
H22
1050,1060 1070、1100、
4
D
1145、1200、1235
110~160 110~160 110~160 110~160
2 3
H14、H24
4
6
H16、H26
125~180 125~180 ≥115 ≥140 ≥150 ≤195 ≤195 ≥205 ≥215 ≤195 ≤205 ≥225 ≥245 80~135
1
2
H18
H19
1.5 3.0
O
2A11
H18
1.5 3.0
o
2A12
H18
3003
O GB/T3198—2010
表7（续）
室温拉伸试验结果
牌
状 态
厚度（T)/mm
伸长率/%，不小于 Aso mm
抗拉强度 Rm/(N/mm*) 80~140 90~130 90~130 140~170 140~170
A100mm
0
>0.0180~0.200 0 0.0200~0.0500 >0.0500~0.2000 0.0300~0.2000 0.0300~0.2000 0.1000~0.2000 0.1000~0.2000 0.0100~0.2000 0.0180~0.1000 0.0300~0.0400 >0.0400~0.2000 0.1000~0.2000 0.0300~0.2000 0.0300~0.0490 0.0500~0.2000 0.0500~0.2000 0.1000~0.2000 0.0200~0.2000 0.0300~0.2000 0.0500~0.2000 0.1000~0.2000 0.0500~0.2000 0.1000~0.2000 0.0060~0.0090 >0.0090~0.0250 >0.0250~0.040 >0.040~0.0900 >0.0900~0.1400 >0.1400~0.200 0.0350~0.0900 >0.0900~0.1400 >0.1400~0.200 0
3.0
H22
10.0
H14 H24 H16 H26 H18 H19 0 H22 H24 H18
3003
1.0
≥180 ≥180 ≥190 ≥200 85~140 85~140 130~180 ≥190 ≤195 ≤195 ≤195 ≥255 ≥265 175~225 250~300 ≥270 ≥275 ≥285 80~135 85~140 85~140 90~140 110~140 110~140 120~150 120~150 120~150
1.0 1.0
3.0
8.0 1.0 0.5
3A21
0
4.0 4.0
5A02
H16 H16、H26 H18
O H14,H24 H16、H26
4
5052
H18 H19
1
1 2 3 4
O
8006
15 20 5.0 15 20
H22
