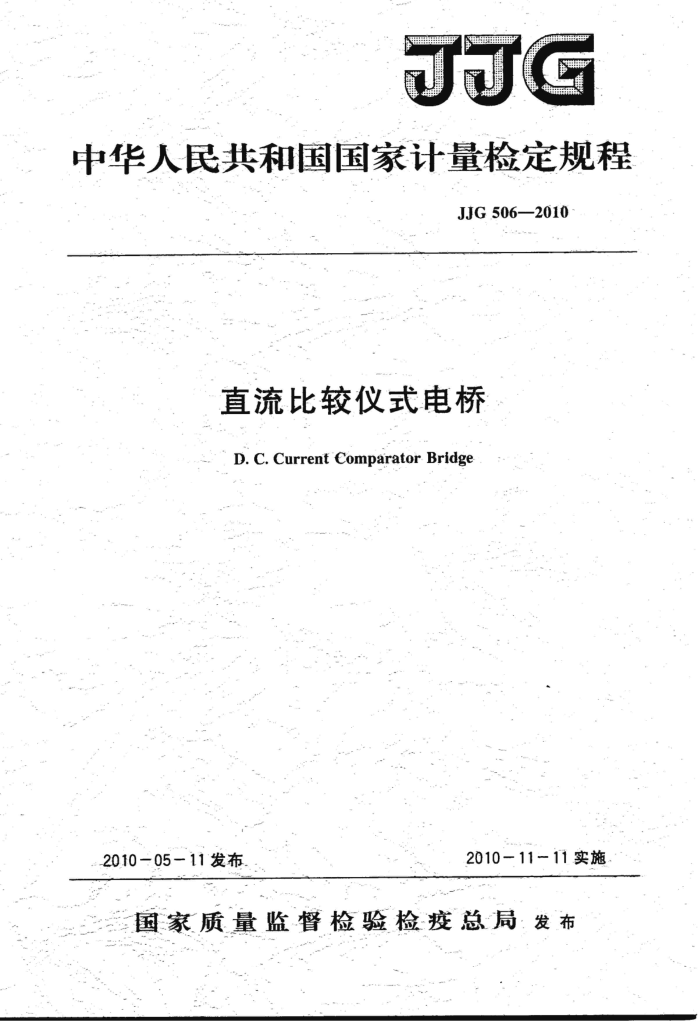

JJG
中华人民共和国国家计量检定规程
JJG506——2010
直流比较仪式电桥 D. C. Current Comparator Bridge
2010-11-11实施
2010-05-11发布
国家质量监督检验检疫总局发布 JJG506—2010
直流比较仪式电桥检定规程
JJG506-—2010 代替JJG506—1987
Verification Regulation of D. C. Current Comparator Bridge
本规程经国家质量监督检验检疫总局于2010年5月11日批准，并自 2010年11月11日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：黑龙江省计量检定测试院
中国计量科学研究院
参加起草单位：上海兰斯汀仪表研究所
大连市计量检定测试所
本规程委托全国电磁计量技术委员会负责解释 JJG506—2010
本规程主要起草人：
王勇（黑龙江省计量检定测试院）邵海明（中国计量科学研究院）张作群（黑龙江省计量检定测试院）
参加起草人：
朱庆发（上海兰斯汀仪表研究所）韩晶 (大连市计量检定测试所）崔丽娟（大连市计量检定测试所） JJG506—2010
目
录
1 范围· 2 引用文献· 3 概述
(1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (6) (11) (11) (11) (13) (16) (18) (19)
计量性能要求 4.1准确度等级 4.2基本误差 4.3 非线性误差 4. 4 磁势低频噪声. 4. 5 磁势零位漂移 4.6内附检流计指标
4
通用技术要求 5.1外观结构 5.2绝缘电阻. 5.3介电强度 6 计量器具控制 6.1检定条件 6.2 检定项目 6.3 检定方法 6.4 整体核验 6.5检定结果的处理
5
检定周期附录A 线性度自检表格附录B 线性度自检计算公式的推导附录C 检定证书内页格式附录D 检定结果通知书内页格式
6.6 JJG506—2010
直流比较仪式电桥检定规程
1范围
本规程适用于直流电流比较仪初、次级磁势平衡和初、次级两电阻上电势平衡的条件下，测量电阻或电阻比的电桥，即直流比较仪式电桥（以下简称比较仪式电桥或电桥）的首次检定、后续检定和使用中检验；也适用于多功能直流比较仪的电桥部分。
本规程不适用于直流比较仪式测温电桥和全自动直流比较仪式电桥的检定。
2引用文献
JJG166-1993直流电阻器检定规程 JJG2051-1990直流电阻计量器具检定系统 GB/T39302008 测量电阻用直流电桥 JJF1002—1998 国家计量检定规程编写规则 JJF1059-1999
测量不确定度评定与表示
使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
比较仪式电桥是在直流电流比较仪磁势平衡时，通过调节比较仪初级或次级匝数，
从而准确调节初级被测电阻和次级标准电阻上的电流比，达到两电阻上电压平衡，使电阻比等于匝数比，依此进行高精度电阻比较测量的仪器。
比较仪式电桥与通常的直流电阻电桥一样，都是测量电阻的比较仪器，但作用原理
不同，其不同点是：比较仪式电桥以补偿测量法代替了后者的电桥测量法，彻底地克服了电位引线电阻和端钮接触电阻的影响，并且便于进行不同标称值电阻的比较测量（过渡传递）；前者以磁势平衡为前提，用匝数比代替了后者的电阻比，从而获得更高的准确度。比较仪式电桥原理线路如图1所示，工作原理如下：
a.磁势平衡初级可变测量绕组与次级有微调的固定绕组各自流过直流电流，它们在铁芯中产生
方向相反的磁势，其磁势差由检测绕组检出，并通过手动调节跟踪及有差闭环调节系统自动调节从动（伺服）电源产生的次级电流，使磁势平衡，即IW，I,W，，所以有 I,-W. I.-W..
b.电势平衡调节测量盘或次级微调绕组（偏差盘），即调节I,/I.，使检流计G指零，则R，和
R,上电压降相等，I.R.=IR.，则：=R，
I,R.
1 JJG506—2010
R._W.
W.
R.=W. 或 R. WR
所以
方波振荡器
峰差检波器
W
W
主电源
从动电源
R
高跟踪电路
图1比较仪式电桥原理图
W，-初级可变绕组；W,一次级有微调偏差盘的固定绕组；I、I,一初、次级电流
即电阻R，与R，的实际比值等于初、次级匝数比的实际值；或被测电阻的实际值等于初、次级匝数比的实际值乘以标准电阻的实际值，如果调定次级偏差盘使W，与标准电阻的实际值R，相对应（即在次级偏差盘上置出R，的相对修正值），则从测量盘上就可以直接读出被测电阻值。
4计量性能要求
4.1准确度等级
比较仪式电桥的准确度等级以百分数表示，可分为0.00005级、0.0001级、 0.0002级、0.0005级，不同量程准确度等级可以不同。
本规程实施后出厂的电桥，还必须给出在电桥有效量程内所有标准电阻的阻值在一等标准电阻的检定功率下的测量准确度。 4.2基本误差
在标准条件下，经预热1h后，当使用测量盘和固定100匝时，电桥的基本误差公式为：
[(%4C++)+9C
(1)
Elim=士
1100 IW U.
100
式中：Eim 基本误差的允许极限值，2；
C- - 用百分数表示的等级指数；
测量盘示值，2；
Rn 一基准值，Q2，为各该量程内10的最高整数幂； IW- 测量时安匝数，A；
2 JJG506-2010
4.6内附检流计指标
周围无明显机械振动及外回路电阻为20Q2时，电压分度值Cv≤5nV·10*C/mm，同时噪声电压峰峰值<10nV，漂移电压≤5nV/min。
5通用技术要求 5.1外观结构
电桥面板或铭牌上应有产品名称、型号、出厂编号、准确度等级、制造厂名称或商标、制造日期等。各旋钮、开关、端钮应有保证正确使用的标志。外露部件应完好，旋转开关应能转到所有工作位置并定位准确、清晰。 5.2绝缘电阻
主、从电源与初、次级电路断开后，电桥初、次级电路与外壳之间的绝缘电阻 0.00005级和0.0001级的不得低于2G2；0.0002级、0.0005级的不得低于1Gα。 5.3介电强度
电源变压器初级绕组与次级绕组和外壳之间能承受50Hz，1500V实际正弦波电压历时1min的耐压试验不击穿、不飞弧。 6计量器具控制
包括：首次检定、后续检定和使用中检验。 6.1检定条件 6.1.1检定环境条件
检定的标准条件—-温度：（20士2)℃、相对湿度：40%～75%、电源电压：（220士 11）V、电源频率：（50士0.5）Hz，无振动。 6.1.2检定用仪器设备 6.1.2.1控温精度不低于0.02℃/h的恒温油槽或恒温空气槽一台。 6.1.2.2一次温度系数α≤5×10-6/℃且α之差值≤3×10-6/℃的0.01级以上10α标准电阻两只。当使用控温精度不低于0.01℃/h的恒温槽时，去掉对α差值的要求。
次温度系数α之差≤5×10-6/℃的0.01级以上1000α标准电阻两只。 6.1.2.3工作电压<250V，有效量程≥5Gα2的绝缘电阻测试仪器（高阻计或高阻电桥等）1台，准确度等级不低于10级。 6.1.2.4满足4.6条要求的光电放大检流计或其他指零仪组合一套（电桥无内附检流计或内附检流计不合格时）。
注：线性度的检定用自检方法，即电桥内同标称值的元件间互相比较。它不需要外部标准器。
本条所列标准电阻仅作为换位法整体核验和测量功能检查用。
6.2检定项目
检定项目见表1，检定时可参考图2。
4
