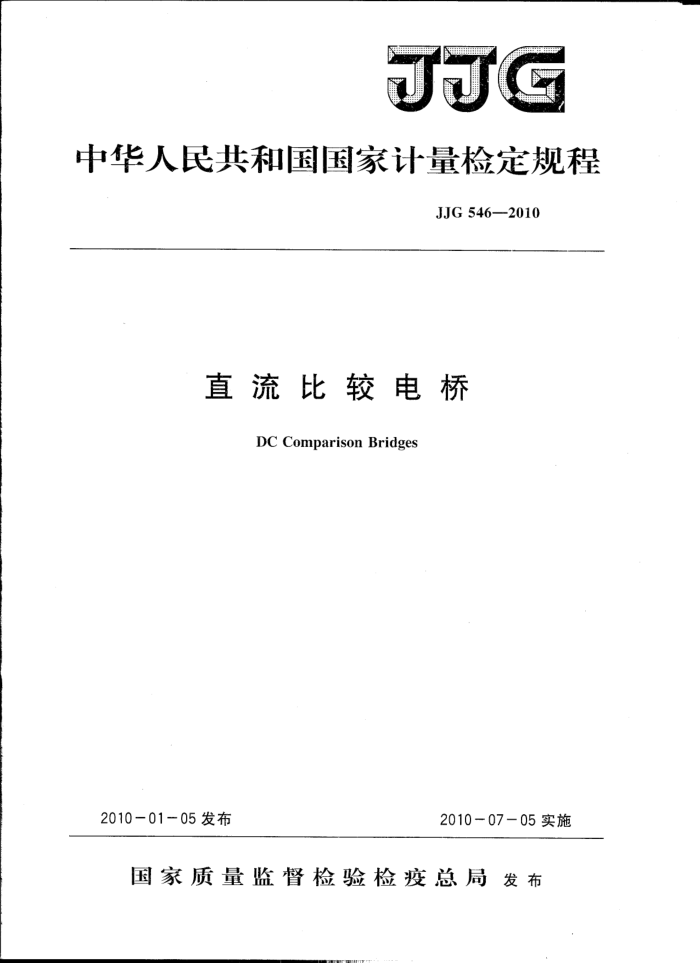

JJG
中华人民共和国国家计量检定规程
JJG546—2010
直流比较电桥
DC Comparison Bridges
2010-01-05发布
2010-07-05实施
国家质量监督检验检疫总局发布 JJG:546-+2010.
直流比较电桥检定规程 VerificationRegulationof DC
JJG5462010 代替JJG546-1988
Comparison Bridges
本检定规程经国家质量监督检验检疫总局于2010年1月5日批准，并自2010年7月5日起施行。
归口单位：全国电磁计量技术委员会参加起草单位：中国测试技术研究院
本规程委托全国电磁计量技术委员会负责解释 JJG546—2010
本规程主要起草人：
李蜀伟（中国测试技术研究院）侯小京（中国测试技术研究院）
参加起草人：
李秀芬（中国测试技术研究院） JJG546-2010
目 髪录
1 范围 2 引用文献 3概述 3.1 比较电桥原理 3.2 比较电桥结构 4计量性能要求 4.1 准确度等级 4. 2 比较电桥的结构租各桥臂电阻的基本误差 4.3 绝缘电阻对整体误差的影响 5 通用技术要求 5. 1 外观及线路检查 5.2 绝缘电阻 5.3介电强度试验 6计量器具控制 6.1 检定条件 6.2 检定项目 6.3 检定方法 6. 4 检定结果的处理 6.5 检定周期附录A 原理公式推导附录B 比例臂比值公式推导附录C r：的计算（参照表）附录D 直流比较电桥检定方法附录E 直流比较电桥整体校验法附录F 检定原始记录格式附录G 检定证书内页格式附录 H 检定结果通知书内页格式
(1) (1) (1) (1) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (6) (9) (9) (10) (13) (14) (15) (23) (24) (26) (28)
..
.+:
. JJG546—2010
直流比较电桥检定规程
1范围
本规程适用于直流比较电桥（以下简称比较电桥）首次检定、后续检定和使用中的检验。
本规程不适用于普通单双电桥、自动电桥、半自动电桥、直流比较仪电桥、数字直流电桥及其他特殊用途电桥的检定。 2 引用文献
本规程引用下列文献： JF1059—1999测量不确定度评定与表示 JJF1015-2002 2计量器具型式评价和型式批准通用规范 GB/T4793一2008测量、控制和实验室用电气设备的安全要求 GB3930—2008测量电阻用直流电桥 JJG166--1993直流电阻器检定规程 JJG125--2004直流电桥检定规程 IEC60564—1997测量电阻用直流电桥使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述 3.1比较电桥原理
比较电桥是专门为检定实验室用直流电桥和直流电阻箱等直流电阻仪器的特殊单电桥。其原理线路如图1所示。
图1中：R.— 被测电阻；
R 内附标准电阻，其标称值为：1Q～0.1MQ； Ri- 比例臂电阻，由6个测量盘：10×（1000十100十10+1十0.1+
-
0.01）Q组成读数盘Mi；
m 等值平衡盘，由3个测量盘：10×（1+0.1十0.01）Q2组成； R2- 比例臂电阻，由6个测量盘：10×（1000+100十10+1十0.1+
-
0.01）2组成比例臂M2；
K 换臂开关，在比较电桥等值调整时使桥臂R，和R2互换位置； K,— 桥顶换接开关，K，分别在位置1和2时测量两次可求出导线电阻
r的阻值；
Ke——电源换向开关；
C、Pi1、P2、C2—— 被测电阻R，的电流和电压接线端钮；
1 JJG546—2010
C3、Ps、P4、C-—外接标准电阻Rv的电流和电压接线端钮；
一被测桥臂与标准电阻桥臂之间的引线电阻（注：图中未标出具
r.-
体位置）；
ri、r2— -分别为开关K。在位置1、1＇（或2、2'）时的接触电阻；
分别为比例臂R1、R，的连接导线电阻，阻值从K。开关1、1'分别到RN、R的电位端。
ri、r2
IⅢI外
C:
外Rv
eⅡ
+c
18
Ps
2 0 O K,
内 1
C
P2
Q
R
外口 8 10.2
a 8
ao 103
g
dC
T
% o
C
P,
C
Ko 1
Q
I'2
r2
ri
? 2
O 2' 短
M
R.
105Q粗
TO 1032中
O
O C 10Q细
C
HO O
0
0
Q2 图1 比较电桥原理线路图
O 1
2 JJG5462010
表1测量范围及基本误差
名称
测量范围/Q 10~105 0.1~10 0.001~0.1
基本误差/% ±0.002 ±0.02
比较电桥
±0.2
4.2比较电桥的结构和各桥臂电阻的基本误差 4.2.1比较电桥比例臂电阻Mz、M，和m1各测量盘基本误差不超过表2的规定。 4.2.2内部连接导线电阻
比较电桥的内部连接导线电阻r1、re和开关K。的接触电阻ri、r都应符合r十r ~r2+r2≤0.012和+ri+（M2)。~r2+r2+（M2)≤0.022。 4.3绝缘电阻对整体误差的影响
表2M2、M，和m各测量盘基本误差 X10000 X100 Q X100 X10 X0.1 2 ×0.01Q
桥臂电阻
直流比较电桥 M(m) 2×10-4 2×10-4 5×10-4 1×10-3 1×10-2 1×10-1
装置
M2 3.5X10-5 2×104 5×10-4 1×10-3 1×10-2 1×10-1 M(M2) 2X10-4 2×10-4 5X10-4 1×103 1×10-2 1×10-1
直流比较电桥
1×10-4 1×10-4 5X10-4 1×10-3 1×10-2 1×10-1
M3
4.3.1 比较电桥上的任意一个端钮（除非制造厂规定该端钮不允许接地外）与外壳（外壳必须接地，若比较电桥的外壳是绝缘材料，则比较电桥应放在金属板上，金属板再接地）连接时，引起指零仪偏转而产生的变差不应大于比较电桥允许基本误差的 1/10。 5 通用技术要求 5.1外观及线路检查 5.1.1外观、标志及结构
比较电桥面板上端钮应有明显的使用标志，开关和接线柱端钮应标明功能。并且不应有引起测量错误的、影响准确度等级的缺陷。 5.1.2比较电桥的面板及铭牌应包含：
产品名称、型号、出厂编号、制造厂名称或商标；准确度等级；试验电压。
5.1.3线路检查
比较电桥各桥臂测量盘线路不应有断路、短路或电阻值不正常的现象，各开关电刷应完好无损。 5.2绝缘电阻 4
