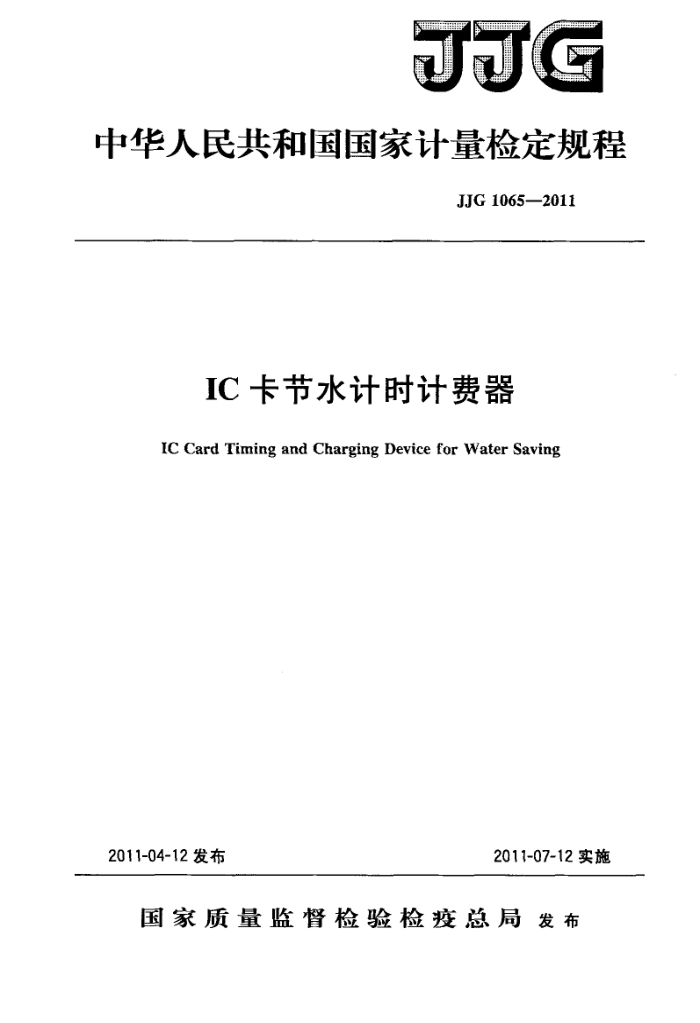

JJG
中华人民共和国国家计量检定规程
JJG 1065—2011
IC卡节水计时计费器
IC Card Timing and Charging Device for Water Saving
2011-04-12发布
2011-07-12实施
国家质量监督检验检疫总局发布 JJG1065—2011
IC卡节水计时计费器
检定规程 Verification Regulation of
JJG 1065—2011
IC Card Timing and Charging Device
for Water Saving
本规程经国家质量监督检验检疫总局于2011年4月12日批准，并自 2011年7月12日起施行。
归口单位：全国时间频率计量技术委员会主要起草单位：郑州市质量技术监督检验测试中心参加起草单位：杭州市质量技术监督检测院
郑州市供水节水办公室杭州竞达电子有限公司郑州新开普电子有限公司
本规程委托全国时间频率计量技术委员会负责解释 JJG1065—2011
本规程主要起草人：
朱江（郑州市质量技术监督检验测试中心）柯存荣（郑州市质量技术监督检验测试中心）
参加起草人：
蒋雪萍（杭州市质量技术监督检测院）任长江（郑州市供水节水办公室）王志录（郑州市供水节水办公室）席科 (杭州竞达电子有限公司) 傅常顺（郑州新开普电子有限公司） JJG1065—2011
目 录
1 范围
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (7) (7) (8) (9)
引用文件 3 概述· 4 术语· 5 计量性能要求 5. 1 计时最大允许误差 5.2 存储费率和扣费正确性 5. 3 读写距离· 5. 4 红外感应距离 5.5 开启时间· 5.6 关断时间 5.7 淋浴出水流量 6通用技术要求 6.1外观… 6.2 功能 7计量器具控制 7.1检定条件 7.2检定项目 7.3 检定方法 7.4检定结果的处理 7.5检定周期· 附录A 检定证书（内页）格式附录B 检定结果通知书（内页）格式
2
.
·
· JJG1065—2011
IC卡节水计时计费器检定规程
1范围
本规程适用于以非接触式IC卡为预存费用载体的节水计时计费器的首次检定、后续检定和使用中检验。 2引用文件
本规程引用下列文件： JF1001--1998通用计量术语及定义 JJF1059--1999测量不确定度评定与表示 CJ164一2002节水型生活用水器具 CJ/T194一2004非接触式给水器具使用本规程时应注意使用上述引用文件的现行有效版本。
3概述
IC卡节水计时计费器（以下简称计时器）是指在公共浴室等用水场所使用的，以非接触融式IC卡为用户识别和预存费用载体，以计时收费为手段的节水计量控制设备。 计时器由读写卡、计时、费率存储、扣费金额计算、显示、与管理系统的通讯接口等计量控制部件及电子阀门等水控部件组成，用于对持卡人的用水时间进行计量，并根据计时结果及内存费率进行收费金额计算和从用户卡中扣减费用。
计时器按使用方式分为卡槽式和二次刷卡式。卡槽式计时器具有专用卡槽，插入 IC卡启动计时，计时过程中IC卡需直放置在卡槽内，取出卡即停止计时，计时过程中计时器将扣费信息实时写入IC卡；二次刷卡式计时器第一次刷卡启动计时，计时过程中IC卡应置于有效读写距离外，第二次刷卡停止计时，并同时将扣费信息一次性写人I卡。
计时器计时启动方式分为插卡（刷卡）启动、红外启动等。其中插卡（刷卡）启动为计时器基本的计时启动方式，计时器的计时启动方式可通过参数卡进行转换设置。
4术语 4.1射频IC卡radiofrequencyICcard
计时器使用的IC卡为非接触式IC卡，又称射频卡，由IC芯片、感应天线组成，并完全密封在一个PVC卡片中，无外露部分，射频卡与读写器之间通过无线射频方式来完成用户识别和数据交换。 4.2参数卡parametercard
也称设置卡，用于记录计时器设置参数，包括计费单位时间、费率、是否启用红外等。管理者使用该卡将设置参数下载到计时器，使计时器按照设置参数工作。
1 JJG 1065—2011
4.3用户卡usercard
由消费者持有，用于电子消费（电子支付）的IC卡，主要储存消费者身份识别信息和预存费用信息。 4.4水控器watercontroller
包含接收、驱动等电子电路及电子阀门等部件，用于控制水路通、断的设备，属于计时器的水控功能执行设备。 4.5红外启动infraredstartup
具备红外启动功能的计时器，在计时器中内置了红外线发射器和接收器，当有物体放置于传感器前一定距离内时，发射器发出的光线被反射回接收器，从而产生开关触发信号启动计时器计时。 4.6读写距离availableidentifydistance
是指刷卡时IC卡能被计时器正确、有效识别时，距离计时器的距离；对射频卡计
时器，此距离一般指IC卡能被有效识别时的最远距离；超出此距离，则计时器无法对 IC卡进行读写。 4.7开启时间turn-ondelaytime
给出启动信号（插/刷卡或触发红外信号）至计时器出水所延迟的时间间隔。
4.8关断时间turn-offdelaytime
给出停止信号（拨/刷卡或二次触发红外信号）至计时器断水所延迟的时间间隔。
5计量性能要求 5.1计时最大允许误差
士（1十T×10-3）s；T为计时器显示的用水时长，单位：s。 5.2存储费率和扣费正确性
计时器存储费率应符合明示标准规定，扣费应与实际应付金额一致。 5.3读写距离
计时器对IC卡的读写距离应不小于3cm。 5.4红外感应距离
红外触发开关感应距离应不小于2cm。 5.5开启时间
开启时间不大于6s。 5.6关断时间
关断时间不大于6s。 5.7淋浴出水流量 5.7.1淋浴阀的出水流量
使用节水计时器的淋浴器，在水压0.1MPa状态下，淋浴阀出水流量应不小于 0.12L/s，不大于0.15L/s。 5.7.2淋浴喷头出水流量
使用节水计时器的淋浴器，淋浴喷头出水流量应不小于0.10L/s，不大于0.20L/s。
2 JJG1065—2011
6通用技术要求 6.1外观 6.1.1计时器应标明生产厂家、型号、编号。 6.1.2计时器的各项显示应清晰完整。 6.1.3计时器的各项防水密封设施应完整可靠，内部可视部分不得有明显的水滴或水雾。 6.2功能 6.2.1 计时器应具备刷卡或插卡启动计时功能。 6.2.2应能向用户显示卡内余额及本次消费金额。 6.2.3计时器在计时开始时应有明显的提示信息，在计时过程中应有消费者易于识别的标志。 6.2.4计时器应能正确识别合法卡和非法卡。 6.2.5计时器的各类输人、输出设备应灵活可靠。 6.2.6计时器的计时启动方式可使用参数卡进行转换。 7计量器具控制
包括首次检定、后续检定和使用中检验。
7.1检定条件 7.1.1环境条件
温度：（15～40）℃；相对湿度：≤90%。 7.1.2检定用设备 7.1.2.1标准时间间隔发生器（以下简称标准器）
a）输出时间范围：1s～300s； b）最小输出时间间隔：≤0.1s； c）最大计时允许误差：士（0.1十T。×10-4）S，T。为给定的时间间隔，单位：S。
7.1.2.2射频信号控制器（以下简称控制器）
a）能够控制中断计时器与射频卡的通讯功能，控制可采用无线控制或有线控制方式；
b）采用无线控制方式时，有效控制距离应不小于10cm。 7.1.2.3钢直尺
测量范围：（0～20）cm；最大允许误差：士1mm。 7.1.2.4电子秒表
日差：士0.5s/d；分辨力：0.01S。 7.1.2.5电子秤
测量范围≥8kg，最大允许误差：士0.01kg。 7.1.2.6液体压力计
测量范围≥0.3MPa，最大允许误差：土0.01MPa。
3 JJG1065—2011
7.1.3配套设备 7.1.3.1容积大于8L的水桶及6cm×6cm（表面光洁）的木板。 7.1.3.2与被检计时器配套的用户卡、参数卡等。 7.2检定项目
检定项目见表1。
表1计时器检定项目首次检定
使用中检查
检定项目
后续检定
外观检查功能检查计时误差存储费率和扣费正确性读写距离红外感应距离开启时间关断时间淋浴阀出水流量淋浴喷头出水流量
+ + +
+ + + + + + + +
+ + + + + + + +
+ + + + +
x
+
注：1.“十”为应检定项目；“”为可不检定项目。
2.淋浴阀出水流量仅在实验室条件下检定，淋浴喷头出水流量仅在现场检定。
7.3检定方法 7.3.1外观检查
计时器外观应符合本规程6.1要求。 7.3.2功能检查
使用用户卡及参数卡依次检查计时器各项功能，结果应符合本规程6.2要求。
7.3.3读写距离检定
将用户卡沿计时器读卡区主轴方向由远及近缓慢移动，用钢直尺测量计时器可识别用户卡的最远距离，结果应符合本规程5.3要求。 7.3.4红外感应距离检定
将计时器调至红外启动方式，使用6cm×6cm（表面光洁）的木板在计时器正前方由远及近移动，找出计时器触发启动的最远距离，使用钢直尺测量此距离，应符合本规程5.4要求。 7.3.5开启时间检定
使用电子秒表测量从给出启动信号到计时器开始出水的间隔时间，应符合本规程 5.5要求。 7.3.6关断时间检定
使用电子秒表测量从给出停止信号到计时器停止出水的间隔时间，应符合本规程 5.6要求。 4
