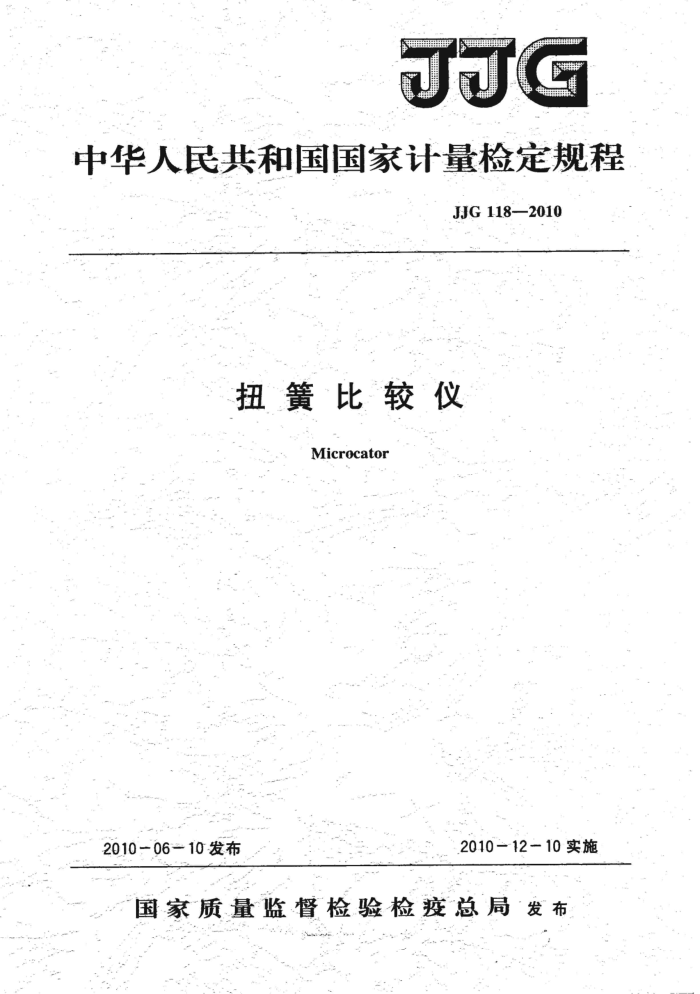

JJG
中华人民共和国国家计量检定规程
JJG118—2010
扭簧比较仪
Microcator
2010-12-10实施
2010-06-10发布
国家质量监督检验检疫总局发布 JJG118—2010
扭簧比较仪检定规程 VerificationRegulation of
JJG118—2010 代替JJG118—1996
Microcator
本规程经国家质量监督检验检疫总局于2010年6月10日批准，并自 2010年12月10日起施行。
归口单位：全国几何量工程参量计量技术委员会起草单位：天津市计量监督检测科学研究院
江苏省计量科学研究院贵州省计量测试院
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG118—2010
本规程起草人：
路瑞军（天津市计量监督检测科学研究院）王心航（天津市计量监督检测科学研究院）田勇（天津市计量监督检测科学研究院）朱排红（江苏省计量科学研究院）吕小洁（贵州省计量测试院） JJG118—2010
目
录
范围引用文献概述·
1
(1) (1) (1) (2) (2) (2) (2) (3) (3) (4) (4) (4) (5) ( 5) (5) (5) (5) (5) (6) (7) (9) (9)
2 3 4计量性能要求
4.1 指针尖端或指标线宽度和分度盘刻线宽度 4.2指针尖端上表面到分度盘刻线面的距离 4.3 测量头测量面的表面粗糙度. 4.4 测量力 4.5 测杆径向受力引起的示值变化.. 4.6 指针或指标线停滞时摆动的时间 4.7 示值变动性 4.8 示值误差 5通用技术要求.. 5.12 外观· 5. 2 各部分相互作用 5.3# 指针或指标线与分度盘的相互位置 6计量器具控制· 6. 1 检定条件… 6.2 检定项目…. 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期附录A分度值为0.1μm光学扭簧测微计示值误差测量结果不确定度评定 ..(10) 附录B分度值为0.5μum扭簧比较仪示值误差测量结果不确定度评定
.
(12) (14)
附录C 检定证书和检定结果通知书（内页）格式 JJG118—2010
扭簧比较仪检定规程
1范围
本规程适用于分度值为0.1uμm、0.2μm、0.5um、1μm、2μm、5uμm、10μm的扭簧比较仪、光学扭簧测微计和小扭簧比较仪（以下均简称比较仪）的首次检定、后续检定和使用中检验。 2引用文献
本规程引用下列文献： JJF1001一1998通用计量术语及定义 JF1059-1999测量不确定度评定与表示 GB/T4755-2004扭簧比较仪 GB/T6321一2004光学扭簧测微计 GB/T22524一2008小扭簧比较仪使用本规程时，应注意使用上述引用文献的现行有效版本。
3 概述
比较仪是利用扭簧元件作为尺寸转换和放大或光学原理的传动放大，将测量杆的直线位移转变为指针或指标线在弧形分度盘上角位移的计量器具。其主要用途是以比较法测量精密制件的几何尺寸，还可以作某些测量装置的指示计等，常见外型结构见图1～图3。
D
图1扭簧比较仪示意图
1-指针；2一分度盘；3—表壳；4—微动螺钉；5—套管；6—测量头
1 JJG 118-2010
图2光学扭簧测微计示意图
1--指标线；2-分度盘；3—表壳；4--微调旋钮；5—套管； 6—测量头；7—公差带指示器调节旋钮；8-冷光源系统
U
2
贵
图3小扭簧比较仪示意图
1指针，2--分度盘；3—表壳；4--微动螺钉；5—套管；6--测量头
4计量性能要求
4.1指针尖端或指标线宽度和分度盘刻线宽度 4.1.1指针尖端或指标线宽度和分度盘刻线宽度为（0.10~0.20）mm。 4.1.2指针尖端或指标线与分度盘的刻线宽度差不大于0.05mm。同一分度盘的刻线宽度差不大于0.05mm。 4.2指针尖端上表面到分度盘刻线面的距离
指针尖端上表面到分度盘刻线面的距离不大于1mm。 4.3测量头测量面的表面粗糙度 2 JJG118-2010
干大扭簧比较仪和光学扭簧测微计测量头测量面的表面粗糙度不大于R0.05um；小扭簧比较仪测量头测量面的表面粗糙度不大于R。0.1um。
寿承值变动性
4.4测量力
变示质作式爱回空，爽
扭簧比较仪、光学扭簧测微计的测量力及测量力变化不超过表1的规定：小扭簧比较仪的测量力及测量力变化不超过表2的规定。
表1扭簧比较仪、光学扭簧测微计的测量力及测量力变化
SER
测量力/N
测量力变化/N #0.25
示值范围/分度
分度值/μm
薇类别
~2
O.HSOO
±60
L
0.
0.45
小洲美比较仪
HQUS
00125年米
SH
1~2 A
0. 5
±60
福用接香扭簧比较仪
2
0.55 好出宝旺小
IS
1~2.5
C 0.30
30
没有影~2
的薄蟹面应1
分海 sI
新应行没好
务 0.65 兰
甜餐
前12.5元
+
54.1.3 此骏
OH
、1.4 赔坊 一 使用 .2 多部分 2测杆和
0.50 送泉1.00元 8
±30
1~2
Y
?
5
吃
新3 卖
1.50 0.6 0.类
10
王30
A
2
0.2
光学扭簧测微计
XBI
±100
尔扭簧比较仪的测量力及测量为变化
表
测量力变化/N
分度值/um
0.35 0.60 0.80 1.00
0.6~1.5 8.0±
0.2
2S.:0 表-0±
0.5
0.6~2 健闲团
1
St
2
4.5测杆径向受力引起的示值变化定用者
3 JJG118—2010
扭簧比较仪、光学扭簧测微计、小扭簧比较仪测杆径向受力引起的示值变化不大于表3的规定。
表3测杆径向受力引起的示值变化
类别
施加作用力/N
示值变化/分度
分度值/μm
1
0. 1 0. 2 0. 5 1 2 5 10
0. 5
1/2
扭簧比较仪
1. 0
1/3
1. 5 0. 5
1/2 1 2/3 1 1/2
光学扭簧测微计
0.1,0.2，0.5，1
0. 2 0. 5 1 2
0. 5
小扭簧比较仪
1. 0
4.6指针或指标线停滞时摆动的时间
比较仪指针或指标线在其指示位置附近，往复摆动所延续的时间不大于1S。 4.7示值变动性
示值变动性不大于表4的规定。 4.8示值误差
示值误差不超过表4的规定
表4最大允许误差和示值变动性
最大允许误差/μm （0～±60）分度或（0～±50）分度
示值变动性
分度值 /μm
类别
(0～±30)
(0～±100)
/分度
分度 ±0.20 ±0.30 ±0.50 ±1
分度 ±0.10 ±0.15 ±0.25 ±0. 4 ±0.8 ±2 ±3
±0.15 ±0.20 ±0.40 ±0.6
0. 1 0. 2 0. 5 1 2 5 10
1/3
扭簧比较仪
1/4
4
