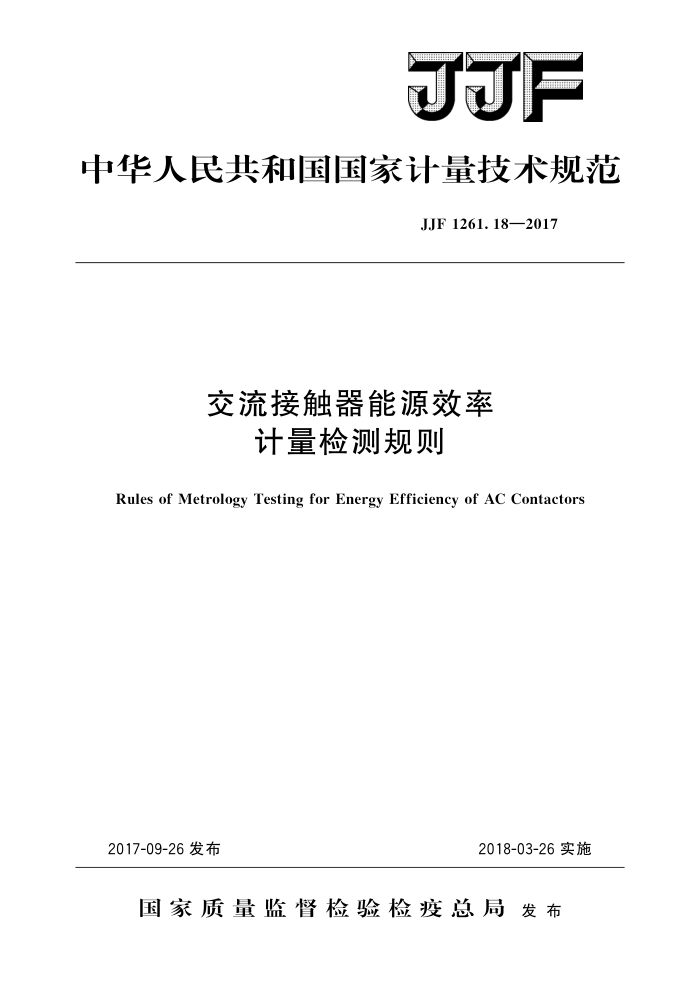

JJF
中华人民共和国国家计量技术规范
JJF1261.18—2017
交流接触器能源效率
计量检测规则
Rules of Metrology Testing for Energy Efficiency of AC Contactors
2018-03-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1261.18—2017
交流接触器能源效率
计量检测规则 Rules of Metrology Testing for EnergyEfficiency of AC Contactors
JJF1261 18—2017 代替JJF126118—2015
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：广东省计量科学研究院
浙江省计量科学研究院
参加起草单位：ABB新会低压开关有限公司
德力西电气有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1261.18—2017
本规范主要起草人：
周登锦（广东省计量科学研究院）吴江宏（广东省计量科学研究院）余时帆（浙江省计量科学研究院）易国贤（广东省计量科学研究院）
参加起草人：
张启友（ABB新会低压开关有限公司）李新叶（德力西电气有限公司） JJF1261.18—2017
目
录
引言范围 2引用文件. 3术语和计量单位· 3.1吸持功率 3.2交流接触器能效限定值 3.3能效等级 4 概述 5 计量要求. 5.1能源效率标识标注.. 5.2吸持功率.· 5.31 能效等级 6检测条件. 6.1环境条件. 6.2 检测设备· 6.3测量不确定度… 7检测项目和方法… 7.1抽样原则和方法. 7. 2 样本检测…· 7. 3 原始记录· 7.4数据处理 8检测结果· 8.1 吸持功率计量检测结果合格判据.· 8.27 检测结果评定准则. 8.3检测报告.· 附录A 交流接触器吸持功率测量不确定度评定示例附录B 交流接触器能源效率计量检测抽样单（格式）附录C交流接触器能源效率计量检测原始记录（格式）附录 D 交流接触器能源效率计量检测报告（格式）
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (5) (5) (5) (5) (6) (7) (9) (11) (14)
I JJF1261.18—2017
引言
为了规范实行能源效率标识管理的交流接触器的能源效率计量检测工作，依据
JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范代替JJF1261.18一2015，与JF1261.18一2015相比，除编辑性修改外，主要变化如下：
规范名称由 “交流接触器能源效率标识计量检测规则”改为“交流接触器能源
效率计量检测规则”；
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者’信息”
一
等要求。
原始记录格式和报告格式相应修改（附录C、附录D）本规范的历次版本发布情况为：
-JJF1261.18—2015。
II JJF1261.18—2017
交流接触器能源效率
计量检测规则
1范围
本规范规定了额定频率为50Hz、额定工作电压为380V（400V）、额定工作电流为6A～630A的直动式、三极机电式、控制回路输入电源为交流的整体式交流接触器的能源效率计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范不适用于外加节电装置、家用和类似用途的接触器及半导体接触器（固态接触器）。
本规范适用于交流接触器能源效率计量监督检测，委托检测可参考本规范进行。生产和销售交流接触器产品的单位亦可参照本规范进行检测。
接受检测的交流接触器应是生产者自检合格的产品，或者是销售者进口、销售的商品。 2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB21518一2008交流接触器能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1吸持功率holdingpower
交流接触器维持吸合状态下自身消耗的视在功率，计量单位为V·A。 3.2交流接触器能效限定值minimum allowable values of energy efficiency for AC contactors
在规定的测量条件下，交流接触器吸持功率的最大允许值，计量单位为V·A。 3.3能效等级energyefficiencygrades
表示用能产品能源效率高低差别的一种分级方法，一般分为若干个等级，1级表示能源效率最高。
4概述
交流接触器是实行能源效率标识管理的用能产品。交流接触器是一种用于频繁地接通和分断交流主电路和大容量控制电路的电器，主要由触头系统、电磁机构、灭弧装置
1 JJF1261.18—2017
和其他部分等组成。
5计量要求 5.1 能源效率标识标注
标识应当粘贴或悬挂在交流接触器本体明显部位：也可粘贴或印制在产品最小包装
的明显部位。能源效率标识标注的信息包括生产者名称（或简称）、规格型号、能效等级、吸持功率（VA）、额定工作电流I。或同一壳架等级额定工作电流范围（A）、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。如果交流接触器的产品铭牌上有规格型号、额定工作电流I。或同一壳架等级额定工作电流范围的相关信息，可选用交流接触器能源效率标识样式简易样式。
能源效率标识的样式应符合交流接触器能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2吸持功率
交流接触器使用的能源效率标识的吸持功率标注值应符合GB21518一2008对能效限定值的要求。交流接触器能效限定值为表1中能效等级3级规定值。
交流接触器的吸持功率实测值应不大于能效限定值且不大于吸持功率标注值。
5.3能效等级
交流接触器使用的能源效率标识标注的能效等级应符合GB21518一2008对能效等级的要求。交流接触器的能效等级指标见表1。
根据吸持功率实测值确定的能效等级应不低于标注的能效等级
表1交流接触器（AC-3）能效等级
吸持功率/（V·A)
额定工作电流I。/A
1级 0. 5 0. 5 0. 5 0. 5 0. 5 1. 0 1. 0 1. 0 1. 0 1. 0
2级 5. 0 5. 1 8. 3 11. 4 34. 2 36.6 51. 3 91. 2 150.0 150.0
3级 9. 0 9. 5 14. 0 19. 0 57. 0 61. 0 85. 5 152.0 250.0 250.0
6≤1≤12 12 能效等级进行考核，即应符合本表中63A 6检测条件 6.1环境条件 6.1.1环境温度：（20士5）℃。 6.1.2相对湿度：45%～75%。 6.1.3大气压强：86kPa～106kPa。 6.1.4试验区域无明显空气对流（风速≤0.5m/s）。 6.1.5不存在影响检测的机械振动与电磁干扰 6.2检测设备 6.2.1主要检测设备 6.2.1.1数字功率计
a）视在功率测量范围：应覆盖0.001V·A～500V·A； b）分辨力应优于0.001V·A； c）波峰因子：不小于3； d）测量频率范围：DC3kHz； e）视在功率测量最大允许误差：士（0.1%的读数十0.1%的量程）。
6.2.1.2电阻测试仪
准确度等级不低于0.1级。 6.2.1.3数字温度仪（含热电偶）
a）测量范围：0℃～100℃； b）分辨力：优于0.1℃； c）最大允许误差：士0.5℃。
6.2.2辅助设备
供电电源（供交流接触器使用）：电压：调节范围：0.1V～450V，最大允许误差：士1.0%读数；频率：最大允许误差：土1.0%；电源总谐波失真≤5%。
6.3测量不确定度
交流接触器吸持功率计量检测结果相对扩展不确定度Urel（S）应优于2.2% (k=2)。 7检测项目和方法
7.1抽样原则和方法
交流接触器的计量检测样本应在生产者自检合格的产品或者是销售领域的商品中随机抽取。
对检测批计量检测的，按照GB/T2829一2002中一次抽样方案抽取样本。在生产企业成品库内或生产线末端抽样时，批量原则上应不少于50台。随机抽样的样本量 4台，其中2台用于检测，另2台用作备样。
3
