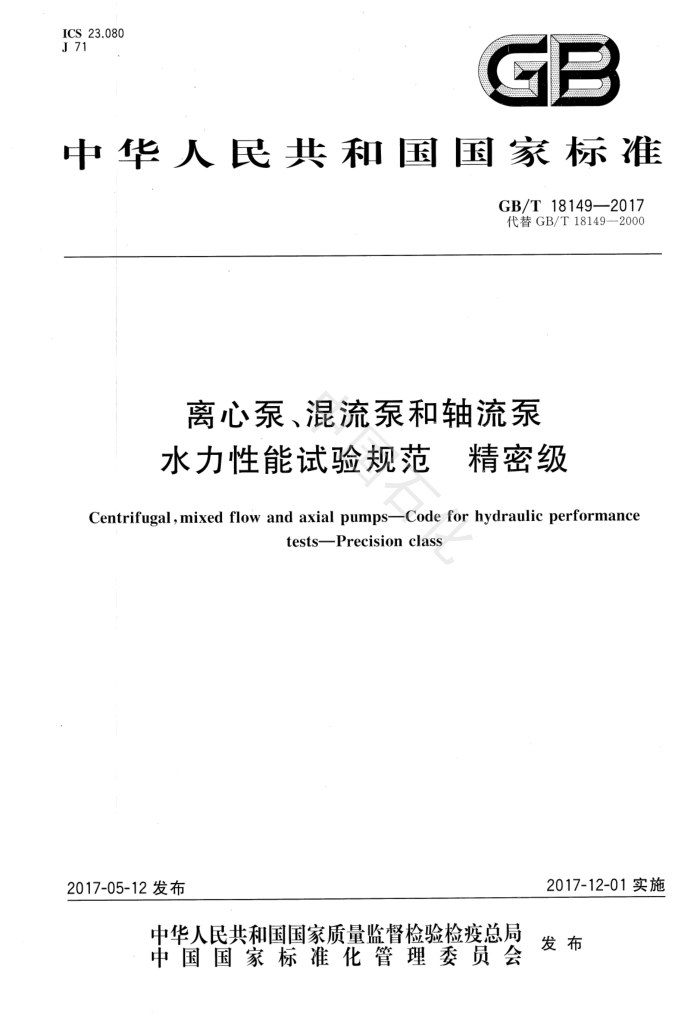

ICS 23.080 J 71
GB
中华人民共和国国家标准
GB/T18149—2017 代替GB/T18149—2000
离心泵、混流泵和轴流泵水力性能试验规范 精密级
Centrifugal,mixed flow and axial pumps-Code for hydraulic performance
testsPrecisionclass
2017-12-01实施
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T18149—2017
目 次
前言引言
范围 2 规范性引用文件
1
术语、定义、符号和代号 4 保证
3
试验的一般要求，流量的测量扬程的测量
10
5
19
6
22
T
36
8 转速的测量·
输入功率的测量 10汽蚀试验附录A（规范性附录） 试验结果与规定工作性能的比较附录B（资料性附录) 用热力学方法测量泵的效率附录C（规范性附录） 不确定度的评定和分析附录D（规范性附录） 其他汽蚀试验附录E（规范性附录） 摩擦损失附录F（规范性附录） 静重压力计和压力秤附录G（资料性附录） 间接方法测量泵输人功率· 参考文献
36
9
37
43
48
72
77
79 82
84
86 GB/T 18149—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T18149一2000《离心泵、混流泵和轴流泵水力性能试验规范精密级》，与
GB/T18149一2000相比，除编辑性修改外主要技术差异如下：
修改了前言（见前言，2000年版的前言）；删除了ISO前言（见2000年版的ISO前言）；修改了引言（见引言，2000年版的0引言）；修改了范围（见第1章，2000年版的第1章）；
-
一删除了适用领域（见2000年版的第2章）；一修改了规范性引用文件（见第2章，2000年版的第3章）；
修改了定义和符号（见第3章，2000年版的第4章）； -增加了NPSH3、有效汽蚀余量和必需汽蚀余量的定义（见表1)；删除了临界汽蚀余量的定义（见2000年版的表1）删除了定义（见2000年版的6.3.2.1)；删除了流量测量方法中的活动测板、经校准的堰、速度面积法和示踪物法（见2000年版的表 8、7.4、7.6、7.8、7.9); 修改了压力的测量，将静重压力计和压力秤内容放入附录F（见附录F，2000年版的8.4.2.2和 8.4.2.3); 修改了输人功率的测量，将间接方法测量输人功率放人附录G中（见附录G，2000年版的 10.2); 修改了测量功率连接图（见图G.1和图G.2，2000年版的图19和图20）；修改了11.0引言，将引言修改成范围（见B.1，2000年版的第11章）；一修改了热力学方法测量泵的效率，将热力学方法测量泵的效率和水的热力学性质和热力学方
法测量的精度估计内容合并（见附录B，2000年版的第11章和附录C)；修改了汽蚀试验，将其中的（2十k/2）%H，修订为3%H（见第10章，2000年版的第12章）；删除了开式池用入口流量调节阀改变汽蚀的方法[见2000年版的图25c)和图27]；修改了不确定度的估计和分析，将不确定度的估计一词改为不确定度的评定（见附录C，2000年版的附录A）：一删除了附录A中的表A2（见2000年版的附录A）；修改了根据不同汽蚀判断标准，在不同NPSH值下可测得汽蚀影响（见图D.1，2000年版的图 D.1); 修改了参考文献（见参考文献，2000年版的附录F）。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：沈阳水泵研究所、上海凯泉泵业集团有限公司、上海凯士比泵有限公司、浙江华泵
-
科技有限公司、江苏省泵阀产品质量监督检验中心、合肥华升泵阀股份有限公司、湖南湘电长沙水泵有限公司、嘉利特茬原泵业有限公司、广东肯富来泵业股份有限公司、合肥新沪屏蔽泵有限公司、昆明嘉和
II GB/T 18149—2017
科技股份有限公司、上海连成（集团)有限公司、蓝深集团股份有限公司、中国电建集团上海能源装备有限公司、利欧集团股份有限公司、山东双轮股份有限公司、襄阳五二五泵业有限公司、哈尔滨庆功林泵业股份有限公司、华和重工有限公司。
本标准主要起草人：赵玉艳、高宏钧、潘再兵、李进富、孙兵、巫建波、厉浦江、曲景田、邝国军、 胡小军、赵骏、宋青松、陈斌、林永祥、毛剑云、王家斌、潘呈祥、赵慧彬、施华平。
本标准所代替标准的历次版本发布情况为：
-GB/T18149—2000。
中国石化
IV GB/T18149—2017
引言
本标准是关于离心泵、混流泵和轴流泵水力性能试验标准中精度最高的一个试验规范关于回转动力泵的水力性能试验规范，除本标准外，还有GB/T3216，其主要用于验收试验，几乎
包括了所有的工业需要
买方和制造商双方需要认真检查精密级试验所要求的精度是否有可能在现场、在制造商的试验台或在共同商定的实验室中达到，只有在适合的情况下，才可进行精密级规范水力性能试验。在试验之前不能给予精密级精度保证。
本标准不推荐供验收用的制造容差或总容差，试验结果的合同解释是双方之间协议的问题（见附录A)。
进行精密级试验，在起草合同时需要注意安装条件对泵水力性能的影响。
中国石化
V GB/T18149—2017
离心泵、混流泵和轴流泵水力性能试验规范精密级
1范围
本标准规定了离心泵、混流泵和轴流泵（以下简称“泵”)水力性能精密级试验要求本标准适用于具有特殊要求的高技术泵的研究、开发、验收及需要精密检测水力性能的试验本标准适用于在试验台或是在现场试验的实型泵和模型泵。 本标准既适用于不带管路附件的泵本身，也适用于连接全部或部分上游和/或下游管路附件的泵组
合体。
本标准不适用于蓄能泵。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2624（所有部分）用安装在圆形截面管道中的差压装置测量满管流体流量 GB/T3216回转动力泵水力性能验收试验1级和2级 GB/T3358（所有部分）统计学词汇及符号 GB/T17612封闭管道中液体流量的测量称重法 GB/T20043水轮机、蓄能泵和水泵水轮机水力性能现场验收试验规程 GB/T26801封闭管道中流体流量的测量一次装置和二次装置之间压力信号传送的连接法 ISO3966封闭管路中流体流量测量使用皮托静压管的速度面积法（Measurementoffluidflow
in closed conduits—Velocity area method using Pitot static tubes)
ISO4373水文测量水位测量装置（Hydrometry一Waterlevelmeasuringdevices） ISO7194封闭管路中流体流量测量用流速仪或皮托静压管测量圆形管路中旋涡流或非对称流
动条件下流量的速度面积法（Measurementoffluidflowinclosedconduits一Velocity-areamethodsof flow measurement in swirling or asymmetric flow conditions in circular ducts by means of current-me ters or Pitot static tubes)
ISO8316封闭管路中液体流量测量用量筒收集液体的方法（Measurementofliquidflowin closed conduitsMethod by collection of the liquid in a volumetric tank)
3术语、定义、符号和代号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
测量系统 measuringsystem 由采集物理信号的传感器、传输或变换结果信号的元件、仪表和计算机组成的系统。
1 GB/T18149—2017
这样一个系统具有一种响应函数，它可以用在某一频率范围内的一条增益响应曲线或相位响应曲线来说明。需要时，在采集物理量和观测信号之间出现过滤效应。这种过滤效应基本是可以用一个切断频率来表征。在大多数所使用的测量系统中，连续信号的连续分量可能通过，而切断频率则与系统的响应时间密切相关。 3.1.2
测量仪表measuringinstrument 组成测量系统的仪表，它将任一物理量（压力、转速、电流等）变换成可以直接观测的信号（水银面位
高、度盘刻度线、数字读数等）。 3.1.3
一阶统计矩firstorder statisticalmoment 信号的平均值：用一个一阶统计矩表示的一个随机过程（t）的特性，通常它是在一个时间周期T
内算出的平均值μx，按式(1)计算：
1 (+
(t)dt
μx=」,
...(1)
注：为计算一个信号或物理量的平均值，通常选择较对应的测量系统的响应时间长得多的积分周期T。为同时确
定对应同一工况点的数个物理量的数个信号的平均值，选择积分周期T时要考虑所有使用的测量系统中最长的响应时间。
根据选定的计算信号平均值的积分周期T的值，即可确定出运转条件是稳定的或是不稳定的。 3.1.4
二阶统计矩 secondorder statistical moment 方差或自相关函数：用在时间周期T内计算的二阶统计矩表示的一个随机过程工（t)的特性，并且
可以选择方差，或自相关函数Rx作为二阶统计矩，和R分别按式（2)和式（3)计算：
哆=TJ [(t)-μxdt R(t,T)=≠ (t)[(t+T)]dt
*(2)
1 T
..(3)
3.1.5
稳定和不稳定过程steadyandunsteadyprocess 当一个随机过程（t)的一阶统计矩（平均值u）及其二阶统计矩[方差α或自相关函数Rx（t，
T)丁既与开始观测的时间t无关，也与观察时间内的时间周期T无关时，即称随机过程（t）为弱稳定或一般意义上的稳定。
反之，当统计矩与t或T有关时，则称该物理现象为不稳定。 当完整描述过程（t)统计特性的（t)的所有统计矩（超过二阶）都与t和T无关时，则称该过程
为强稳定或严稳定。
注：从实用观点看，在本标准中只考虑弱稳定过程（一阶和二阶统计矩）。需注意，当所研究的过程遵循正态或高斯
分布规律时，用一阶和二阶统计矩足可完整描述该过程的统计特性，因而强稳定或弱稳定这两个概念是相当的。
3.1.6
稳定运转条件steadyoperatingconditions 当测量系统输出的各个信号以及由这些信号计算得出的物理量具有与观测开始时间t和进行观测
的时间T均无关的一阶（平均值μ）和二阶[方差α或自相关函数Rxx（t，T)统计矩时，即认为该运转条件是稳定的。
注：只有当积分周期T足够长时，才能发现测量系统所输出的随机信号是稳定的。但这一点难以核查，因为积分周
期不可能做到足够长；这就是为什么从实用观点看，只能定义具有某一置信度的稳定。
2 GB/T18149—2017
3.1.7
不稳定运转条件unsteadyoperatingconditions 当测量系统输出的各个信号以及由这此信号计算得出的物理量具有与观测开始时间t或进行观测
的时间T相关的一阶（平均值x）或二阶[方差或自相关函数Rx（t，T)统计矩时，即认为该运转条件是不稳定的。
注：所拾取的物理量的动态分量（见图1)来源于两方面：
a） 随机源：扰动，电子系统的白噪声等； b）确定源：叶片扫过频率，与电网频率有关的转速、流动奇点，振动模式等。 假定可能的运转条件不稳定性具有一个较这些现象对应频率低的频率（低于一半最低遭遇频率），则积分周期 T将不小于两倍对应于上述最低频率的周期T。
说明： T; 不够长的积分周期，因此根据T，估算的的平均值工将会变化； T 足够长的周期。
图1事件（假定已知）变化图
3.1.8
波动fluctuations 围绕一个平均值变动并描述由测量系统输出的一个物理量或信号的一个事件工（t）（时间的函数）
的周期性或随机性变化。
凡具有周期或准周期小于两倍被选择用来计算平均值的积分周期的所有演变均被视为波动。因此与平均值的变化（见3.1.9)相比，可认为这样的波动是“快速的”。
注：只有其周期或准周期大于两倍相应测量系统的响应时间的波动才有可能被察觉。 3.1.9
平均值变化（在不稳定运转条件下）variationsofthemeanvalue（inunsteadyoperatingconditions）在不稳定运转条件下，由测量系统输出的一个物理量或信号的平均值的一次读数与下一次读数之
间的演变。
平均值变化周期表明有一个大于两倍被选择用来计算平均值的积分周期T的周期或准周期。与波动（见3.1.8)相比，可认为平均值变化是“慢”的。 3.1.10
读数 文readings 可以记录测量系统输出信号值的目视观测结果。 应研究下列两种读数： a）信号的“准瞬时”读数，它是在尽可能短的时间内（但是不短于该测量系统的响应时间)读出的：注：在积分周期T时间内所读出的“准瞬时"读数群可用于计算统计矩（见3.1.3和3.1.4)。
3
