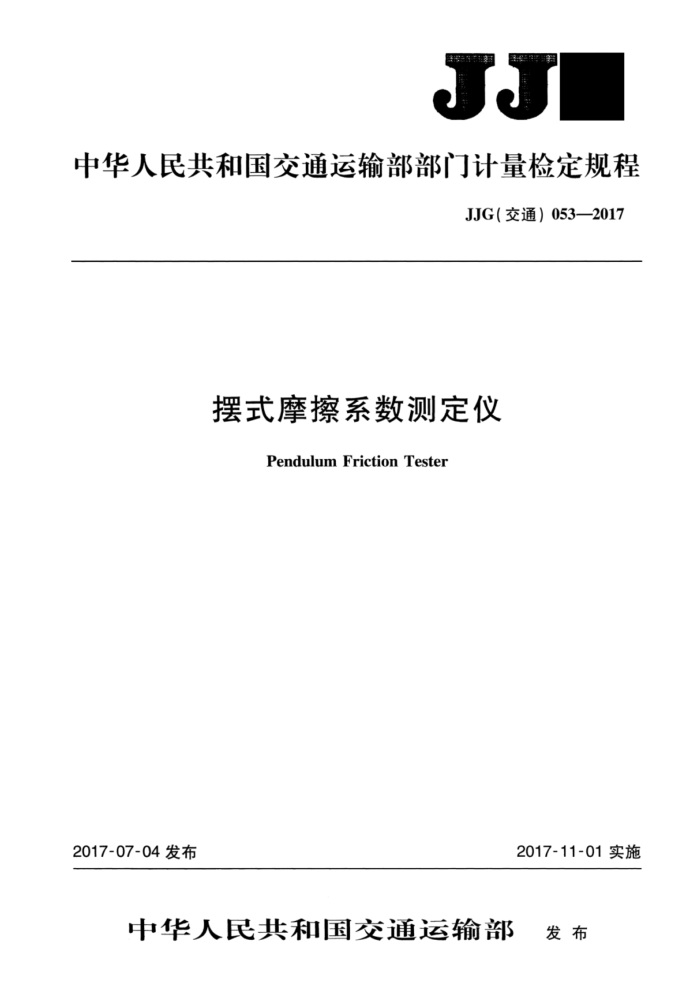

JJ
中华人民共和国交通运输部部门计量检定规程
JJG（交通）053—2017
摆式摩擦系数测定仪
PendulumFrictionTester
2017-07-04发布
2017-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）053—2017
摆式摩擦系数测定仪
JJG（交通）053—2017 代替JJG（交通）053—2009
检定规程
VerificationRegulation ofPendulum
Friction Tester
归口单位：全国公路专用计量器具计量技术委员会
起草单位：国家道路与桥梁工程检测设备计量站
交通运输部公路科学研究院贵州省公路水运工程检测设备计量检定站四川省交通工程检测设备计量检定站
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）053—2017
本规程主要起草人：
王义旭（国家道路与桥梁工程检测设备计量站）郭鸿博（国家道路与桥梁工程检测设备计量站）苗娜（国家道路与桥梁工程检测设备计量站）刘璐（国家道路与桥梁工程检测设备计量站）荆根强（国家道路与桥梁工程检测设备计量站）曹东伟（交通运输部公路科学研究院）范勇军（交通运输部公路科学研究院）唐小亮（交通运输部公路科学研究院）陈南（国家道路与桥梁工程检测设备计量站）李斌（贵州省公路水运工程检测设备计量检定站）李蒙（四川省交通工程检测设备计量检定站） JJG（交通）053—2017
目 录
引言 1 范围
I
引用文件 3 术语 4 概述
2
计量性能要求 6 通用技术要求 1 计量器具控制附录A 检定记录表格式
.
1
附录B 检定证书内页格式附录C 检定结果通知书内页格式附录D 最大静压力标定方法附录E 高精度摆式摩擦系数测定装置
11 12 JJG（交通）053—2017
引言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。 本规程代替JJG（交通）053—2009《摆式摩擦系数测定仪》，与JJG（交通）053—2009
相比.除编辑性修改外，主要技术变化如下：
对规程中涉及的术语进行了调整（见第3章）；增加了“摆式仪的分类和结构”的介绍（见第4章）；在“检定器具”中增加一套天平（三级）（见7.1.2）；删除了橡胶片弹性的相关要求和检定方法；将原“附录A检定记录格式”进行了调整； -将原“附录B检定证书内页格式”进行了调整： -将原“附录C摆式摩擦系数标准器组”替换为“附录C检定结果通知书内页格式”；增加了“附录D最大静压力标定方法”； -增加了“附录E高精度摆式摩擦系数测定装置”。
本规程历次版本发布情况： JJG（交通）053—2004； JJG（交通）053—2009。
I JJG（交通）053—2017
摆式摩擦系数测定仪检定规程
1范围
本规程适用于摆式摩擦系数测定仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： GB/T531硫化橡胶或热塑性橡胶压入硬度试验方法 JT/T 763 摆式摩擦系数测定仪 JTG E60 公路路基路面现场测试规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语
JT/T763界定的术语和定义适用于本规程。
4概述 4.1工作原理和用途
摆式摩擦系数测定仪（以下简称摆式仪）是利用“摆的位能损失等于安装于摆臂末端橡胶片滑过被测表面时，克服被测表面摩擦所做的功”的原理，来测定路面、标线或其他材料试件的摩擦系数的仪器， 4.2# 摆式仪的分类和结构
摆式仪按照数据采集、显示方式的不同，分为指针式摆式仪和数字式摆式仪。指针式摆式仪结构示意图见图1，数字式摆式仪结构示意图见图2。
说明：
紧固把手； 2 调节螺母；
卡环；一摆杆；
9. 平衡锤； 10- 锁紧螺母； 11- 滑溜块； 12 一水准泡；
13- 底座； 14 调平螺栓； 15. 立柱； 16- 升降把手；
17- 一度盘； 18- 一刻度； 19- 一指针； 20——提手。
1
C
6
一悬臂； 4- 一释放开关；
7- 提升柄； 8- 摆头；
3-
图1 指针式摆式仪结构示意图
1 JJG（交通）053—2017
说明： 1
9——锁紧螺母； 13——底座； 10 一摆头；
紧固把手； 5—摆杆；
17——面板； 18— 一显示处理器； 19——提手。
卡环；一提升柄； 11- 一滑溜块；平衡锤； 12- 一水准泡；
14 一调平螺栓； 15 一立柱； 16——升降把手；
2 一角度编码器； 3—悬臂； 4——释放开关；
6
7- 8-
-
图2数字式摆式仪结构示意图
5计量性能要求 5.1摆 5.1.1摆的总质量为（1.50±0.03）kg。 5.1.2摆动轴心距摆重心的距离为（410±5）mm。 5.1.3橡胶片下端与摆动轴心的距离为（510±2)mm。 5.2最大正向静压力 5.2.1橡胶片与被测量表面的最大正向静压力为(22.2±0.5)N。 5.2.2使用挂重法检验，最大静压力对应的滑溜块沿轴向变形距离应为（4.0±0.1)mm。 5.3滑溜块 5.3.1用于测定路面摩擦系数的滑溜块的总质量为（32±5）g。 5.3.2用于测定路面摩擦系数的橡胶片尺寸：长度（76.2±0.5）mm；宽度（25.4±0.5） mm；厚度（6.35±0.50）mm。 5.3.3用于测量加速磨光机试验后弧形试件抗滑值的总质量为（20±5）g。 5.3.4用于测量加速磨光机试验后弧形试件抗滑值的橡胶片的尺寸：长度（31.50± 0.50)mm；宽度(25.40±0.50)mm；厚度（6.35±0.50)mm。 5.3.5滑溜块所用橡胶片的邵氏硬度为（55±5）HA。 5.4摆值重复性
摆值测量结果的标准差应不大于1.2BPN。 5.5摆值示值误差
摆值测量结果的示值误差：±2.0BPN。
2 JJG（交通）053—2017
6通用技术要求 6.1 标牌和标志应符合JT/T763的要求。 6.2摆式仪的外观应光滑、平整、无锈迹。 6.3指针在绕轴运动过程中应手感平滑，不应有阻滞或松动现象，无影响读数的缺陷。 6.4 数字显示应清晰、完整，无黑斑和闪跳现象，各按钮功能稳定可靠。 7计量器具控制 7.1检定条件 7.1.1环境条件
检定环境条件如下： a）环境温度：（20±2）℃； b) 环境湿度：不大于85%RH； c) 检定场地：无影响工作的振动和腐蚀性气体存在。
7.1.2 检定器具
检定器具包括： a) 钢直尺：测量范围不小于600mm，分度值不大于1mm； b) 游标卡尺：测量范围不小于150mm，分度值不大于0.02mm； c) 深度千分尺：测量范围不小于10mm，分度值不大于0.01mm； d) 电子秤：测量范围不小于1.5kg，分度值0.001kg； e) 天平：测量范围不小于2kg，准确度等级三级； f) A型邵氏硬度计：测量范围20~90，试验力不小于44.5N； g) 橡胶弹性仪； h) 压力标定架：见附录D的图D.1； i) 摆式摩擦系数试块组； j) 高精度摆式摩擦系数测定装置，见附录E。摩擦系数测量范围0~1.5；最大允许
误差MPE：±0.01。
7.2 检定项目
检定项目见表1，检定记录表格式见附录A。
表1检定项目一览表
检定项目
首次检定
后续检定
使用中检查
外观摆的总质量
+ + + + +
+
+ + + + x
-
摆动轴心距摆重心的距离
滑溜块下端距摆动轴心的距离
最大正向静压力
3
