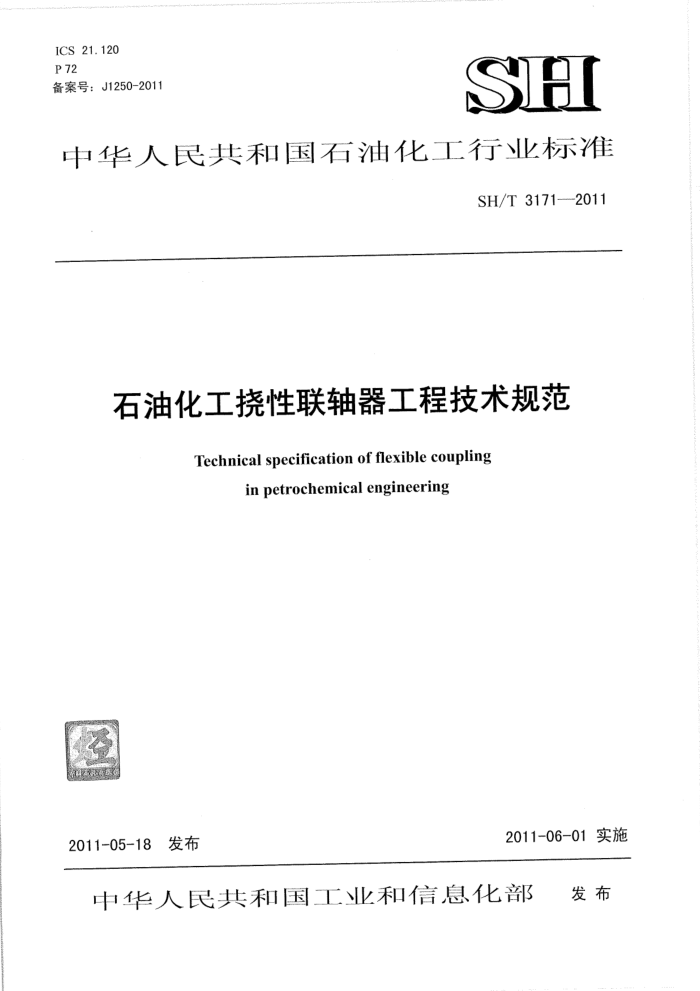

ICS 21.120 P 72 备案号：J1250-2011
SH
中华人民共和国石油化工行业标准
SH/T 3171---2011
石油化工挠性联轴器工程技术规范
Technical specification of flexible coupling
in petrochemical engineering
2011-06-01实施
2011-05-18发布
中华人民共和国工业和信息化部 发布 SH/T3171-2011
目 次
前言 1 范围·
规范性引用文件 3 术语和定义 4 总则 5 联轴器的选择 5. 1 总则 5. 2 一般规定 5.3 联轴器护罩. 6 联轴器的设计 7 联轴器规格… 8 联轴器的要求· 8.1 金属挠性元件联轴器 8.2 加工 8.3 中间加长段 8.4 联轴器轴毂型式· 8. 5 整体式法兰 8.6 联轴器轴毂 8.7 联轴器空转适配盘· 8.8 弯矩模拟器 8. 9 部件潜在不平衡估算· 8.10 紧固件.. 8.11 动力学· 9 平衡 9.1 总则· 9.2 平衡方法· 9.3 平衡标准 9. 4 现场调整平衡孔 10 材料· 11. 附件· 12 制造、检测、试验和运输准备： 12.1 制造· 12.2 检测和试验 12.3运输准备 13卖方数据 13.1总则 13.2技术报价和合同数据· 附录A（资料性附录）卖方应提供的图纸和资料.
2
. +
.. SH/T 3171-2011
附录B（资料性附录）联轴器数据表格式用词说明·
10 ·12
II SH/T3171-2011
前言
根据国家发展和改革委员会办公厅《2007年行业标准修订、制定计划》（发改办工业[2007]1415 号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规范。
本规范共分13章和2个附录。 本规范的主要技术内容是：联轴器本体的基本设计、辅助设备、制造、出厂检测和试验、卖方的
数据等。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管理，由中国石化集团洛阳石油化工工程公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司机械技术中心站
通讯地址：上海市延安西路376弄22号10楼邮政编码：200040 电 话：021-32140342 传 真：021-62485259
本规范主编单位：中国石化集团洛阳石油化工工程公司
通讯地址：河南省洛阳市中州西路27号邮政编码：471003
本规范参编单位：中国石化工程建设公司
中国石化集团上海工程有限公司中国石化集团宁波工程有限公司无锡创明传动工程有限公司丹东克隆集团有限责任公司
本规范主要起草人员：杨立民张景安 岳 平 陈 伟 黄水龙 衡井武 郭华中本规范主要审查人员：盛志伟 周家祥 范德明 刘建卫 蒋 国 邢桂坤 漆明贵 寇东滨
汪春茂 谢福海 栗雪勇 周福兴
本规范为首次发布。
III SH/T 3171—2011
石油化工挠性联轴器工程技术规范
1范围
本规范规定了石油化工装置用的挠性联轴器及其辅助设备在设计、制造、检测和试验等方面的最低要求。
本规范适用于石油化工装置中挠性联轴器的工程设计及设备采购。 2.规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。然而，鼓励根据本规范达成协议的各方面，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
ISO1940一1：机械振动一在恒定（刚性）状态下转子的平衡质量要求一第1部分：平衡公差的规范和检定（Mechanicalvibration-Balancequalityrequirementsforrotorsinaconstant.(rigid）state-Part 1:Specificationandverificationofbalancetolerances)
ISO10441一2007（APIStd.671一2007）石油、化工及天然气工业用特殊用途挠性联轴器 (Petroleum ，petrochemical and naturalgas industries-Flexible couplings for mechanical Power transmission-Special purpose applications)
ISO14691用于石油、化工及天然气工业的般用途挠性联轴器（Petroleumandnaturalgas industries-Flexible couplings formechanical power transmission-general purpose applications)
ANSI/AGMA9000挠性联轴器一潜在不平衡分类（Flexiblecouplings-Potentialunbalance classification) 3术语和定义
ISO104412007第3章确立的术语和定义适用于本规范。 4总则 4.1除另有规定外，对于新设备配套的联轴器和护罩，应由机组的成套方承担联轴器及相关组件的成套责任。成套方一般为主机厂（简称买方）。联轴器制造厂（简称卖方）有义务提供成套方必需的技术支持，以保证成套方顺利进行成套设备间的技术协调及进行相关的技术计算等工作。 4.2卖方提供的设备及有关技术文件、图纸标注，应采用SI（国际单位制）并符合相应的ISO标准，并应在报价文件上以书面形式给出性能保证。 4.3卖方可以从技术和商务角度，提供对有关各方（买方/卖方）都有利的替代设计。卖方提供的替代设计应包括详细说明、使用业绩和应用的标准规范。买方将评估此替代设计方案，决定是否采用。 5联轴器的选择 5.1总则 5.1.1除另有规定外，机组内设备之间的联结应采用挠性联轴器。挠性联轴器应能同时承受轴的角向不对中、平行径向不对中和轴向位移等问题。金属挠性元件联轴器应按使用寿命至少为5年进行设计和制造，齿式、扭转阻尼式及回弹式联轴器应按使用寿命至少为3年进行设计和制造。除买方作出书 SH/T3171--2011
面认可外，卖方所提供的联轴器的规格应在卖方的设计和制造经验范围内，并至少应有两台同样型号的联轴器在相同或相似操作条件下成功运行两年以上的业绩。 5.1.2除另有规定外，设备之间的联结应采用带中间加长段的联辅 5.1.3联轴器型式的应用宜按表1选择。
表1 联轴器的型式选择
动机特点
推荐的联轴器型式
被驱动机种类
注
除非效了减悬催质量，否则应有银使用叠片就联轴器
离心或轴流压编机复 D 往复式压缩机回转式压缩利
所有所有电机增速齿轮箱
膜盘式或叠片式
膜盘式或登片式或刚性联
轴器登片式登片式
T
-
C 功率大于1MW或转速离心浆、风粉
根据扭转分析结果判断是香应
登片式
联输器
大于4000r/min
采用防扭振
R
登片式弹性柱销型或叠片式
功率50kW-1MW 功率小于50kW
ON
可采用ISO 4691标准
5. 2 般规定 5.2.1 买务应向卖方提供机组的正常操作工况、 保证工况，以及所有可能发生的操作工流 包启动、停车暴件 5.2.2 联轴器 与轴的联结宜采用以下方式：
与轴整体锻造的法兰维轴液压联结；圆桂轴键联结。
5.2.3 采用金属挑性元件联轴器时，买方应告知正常操作状态与其他状态（如冷态）的 添同惠，是否需要预拉、预压的安装。 5.2.4买方、卖方应协商并明确是否需要设置扭矩限制设施。 5.2.5当由挑性联轴器联结的设备之一没有推力轴承时， 应考虑在联轴器上增加限制辅端浮动的设施。 5.2.6.买方应提供轴端详细配合尺寸。 5.2.7 卖方应根据买方的需要，提供与所提供的联轴器相匹配的空转适配盘，以便驱动机在高于一阶临界转数下车间试验运转时使用。 5.2.8当使用大功率滑动轴承的电机、处理湿蒸汽的汽轮机，或当买方有规 定时，卖方应提供电绝缘设施。 5.2.9燃气轮机驱动的机组或美方另有规定时，应提供带测量扭矩设施的联轴器 5.2.10联轴器应单独进行动平衡试验，并至少达到ISO19401 Grade25精度要求。并且联轴器保证达到平衡指标后才能进行安装。 5.2.11联轴器与机组安装以后，应在机组任何临界转速的20%以内连续运转条件下，进行联轴器的平衡检查。 5.2.12如果联轴器需要重新拆装时，宜对其进行平衡精度重复性检测。
2 SH/T31712011
5.2.13如果联轴器护罩由卖方提供，卖方应提供护罩的详细设计参数供买方确认。 5.2.14联轴器中间加长段的长度应保证不移动联结的在侧设备，都能进行下列维修操作：
-拆除或替换整个联轴器：一后部抽轴型设备维修轴承、蜜封或叶轮
5.3联轴器护罩 5.3.1一般要求 5.3.1.1符合IS61044F标准的特殊用途联轴器，其护罩应采用全封闭圆循型结构。符合ISO14691 标准的一般用途联轴器，其护罩可以采用基础安装型的支架结构，支架宣单独安装在设备底座上。 5.3.1.2护置应能防止操作人员接触到运转部件，以避免发生危险。除另有规是外，护罩材料应采用以下无火花材料
锦或铝合金（镁车2%，铜≤0.2%）：铜或铜基合金（黄铜或青铜）。
5.3.2 全封闭圆筒型护罩 5. 3. 2. 除员 截规定外，全封闭圆简型护罩应提供油封并提供规格不小于DN25的法善型式的排污接口， 带肴过滤元件的法兰型式的放空接管
如圆简型护罩与驱动机和被驱动机有联结管线，其设计应采用油封接头 并具其接管设计
5.3. 应可以适应机组操作热膨胀作用不影响机组的对中。 5.3.2.3圆偷型护罩应有足够刚度可以承受900N静负简，并保证不超过护罩无支 长度 J0.0005 倍的
O
另有规定外， 圆筒型护罩应采用轴向部分型结构
5.3 2L 5. 3 22 如需要考虑风阻作用，护罩内可以设置合适的导流隔板 5. 3 如联轴器护罩内安装仪表部件（如扭矩仪），护罩结构设计应保证其内部温度不超过密闭在其中 的仪表元件最大允许温度 5. 3
O
m
安装型护罩基础安装型的带支撑的护罩，应有足够的刚度并具备承受任何方向900N静 负荷的解力，保碰到任何转动部件
5.3. 13 证护
n
5.3.3 除另有规定外， 基础安装型护罩应该采用金属材料制作。 6联轴器的设计 6.1 买方应至少规定以下粗关技术要求：
O L
a) 关轴器所联结的机组的型式 b) 专递的额定功率； c) 额定转速及转速的变化范围： d) 最大连续转速： e) 所有可能出现的超速；
H
角向不对中情脱； g) 轴向位移情况及热膨胀值 h) 轴端型式和尺寸 i) 轴端间距； i) 操作温度； k) 驱动机型式； 1) 驱动机性能参数（服务系数等）； m）联轴器使用中预期的瞬态（峰值）和循环扭矩。
f)
S
3 SH/T 3171---2011
6.2买方应规定设备在启动、正常操作、停车工况时联结轴间预期的最大角不对中，通常以联结轴之间平行（或横向）偏移值和/或角不对中值表示。除另有规定外，每一个挠性元件的允许稳态角不对中量不小于0.2°。 6.3买方应规定联结的设备在启动、正常操作、停车工况时的最大轴端位移，以轴端相对移动量和移动方向来表示。除另有规定外，最小允许稳态轴向位移量不小于相联最大轴径的1/125。 6.4除另有规定外，联轴器稳态的扭矩应是基于被驱动机在额定工况下的扭矩值。 6.5.在稳定工作状态下，联轴器规格至少应满足驱动机额定功率乘以1.2的要求。 6.6联轴器应能在电网瞬间断路又合闸条件下传递规定的瞬间扭矩而不至于损坏。 6.7联轴器的设计尚应符合IS010441一2007第6.5~6.8，6.10～6.11，6.13～6.15条的规定。 7联轴器规格 7.1卖方应明确在额定转速下，联轴器同时承受最大连续角向不对中和最大连续轴向位移时保证的额定连续扭矩值。采用GOODMAN图表法选择联轴器的安全失效系数应不低于1.25，采用恒寿命曲线选择联轴器的安全失效系数应不低于1.35。 7.2卖方应明确联轴器的峰值扭矩值。当联轴器同时承受峰值扭矩、额定转速、轴位移和角不对中时，所有传递扭矩的部件的安全系数应不低于1.15倍。 7.3联轴器的规格尚应符合ISO10441一2007第7.3条的规定。 8联轴器的要求 8.1金属挠性元件联轴器 8.1.1如有规定，联轴器在挠性部件完全失效的情况下，在限定的时间内应仍然能够传递载荷。当膨胀机作为驱动机时，应采用适应驱动机超速的结构设计。以液力透平作为驱动机时，联轴器应增加一定的安全系数，以防止联轴器失效而甩负荷造成的超速危险。 8.1.2如规定联轴器的一端或两端为锥孔或整体法兰，卖方应提供中间加长段调整片，用来调节间隙。调整片对名义直径小于102mm（4in）的轴，应提供土1.6mm（1/16in）的调节范围，即总的差值范围为3.2mm（1/8in）；对名义直径等于或大于102mm（4in）的轴，应提供土3.2mm（1/8in）的调节范围，即总的差值范围为6.4mm（1/4in）。 8.2加工
除了紧固件和挠性盘，所有的联轴器部件加工应保证最小的不平衡。所有外表面算术平均粗糙度应小于或等于3.2um。 8.3中间加长段
所有联轴器都应有中间加长段。中间加长段应该有足够的长度，允许拆装联轴器毂，拆装联轴器侧轴承和密封时无需移动泵头和电机，且不影响设备对中。 8.4联轴器轴毂型式
联轴器轴毂两端型式不要求一样，应根据具体轴连接型式确定，或采用整体法兰型式或采用可拆卸式的。 8.5整体式法兰
整体式法兰应符合ISO10441一2007第8.5条的规定。 8.6联轴器轴毂
联轴器轴毂应符合ISO10441一2007第8.6条的规定。 8.7联轴器空转适配盘
联轴器空转适配盘应符合ISO10441一2007第8.7条的规定。 8.8弯矩模拟器 4
