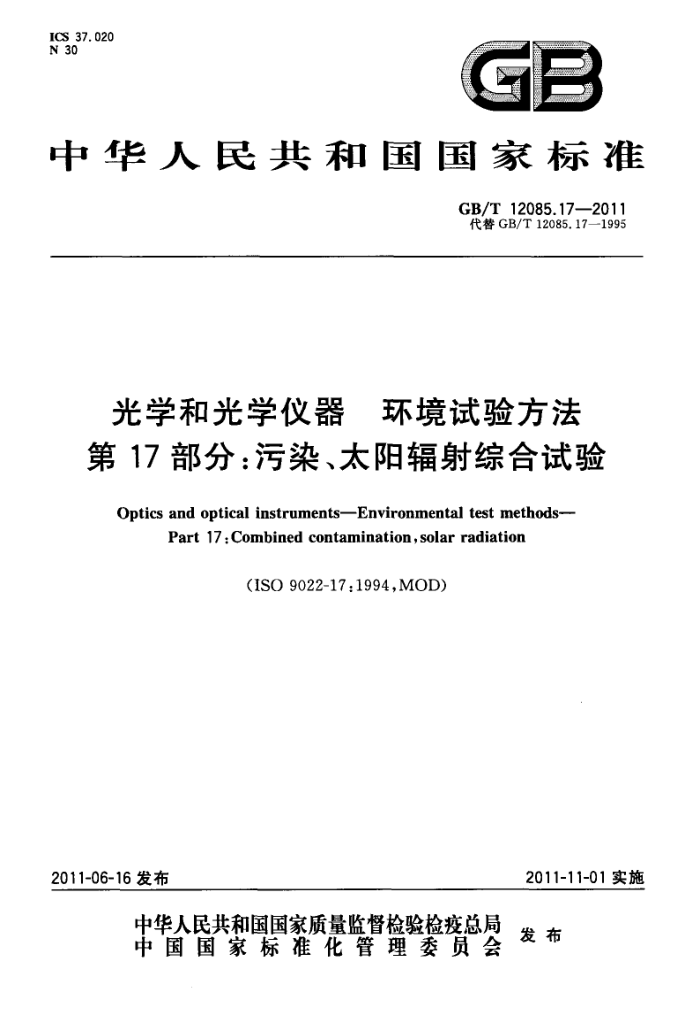

ICS 37.020 N 30
GB
中华人民共和国国家标准
GB/T 12085.17—2011 代替GB/T12085.17—1995
光学和光学仪器 环境试验方法第17部分：污染、太阳辐射综合试验
Optics and optical instrumentsEnvironmental test methods-
Part 17:Combined contamination,solar radiation
(1SO9022-17:1994,MOD)
2011-11-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T12085.17—2011
前 言
GB/T12085《光学和光学仪器环境试验方法》分为以下21个部分：
第1部分：术语、试验范围； -第2部分：低温、高温、湿热；
第3部分：机械作用力；
第4部分：盐募；第5部分：低温、低气压综合试验；第6部分：砂尘；
第7部分：滴水、淋雨；第8部分：高压、低压、浸没； -第9部分：太阳辐射；第10部分：振动（正弦）与高温、低温综合试验；第11部分：长霉； -第12部分：污染；第13部分：冲击、碰撞或自由跌落与高温、低温综合试验；第14部分：露、霜、冰；
第15部分：宽带随机振动（数字控制)与高温、低温综合试验；第16部分：弹跳或恒加速度与高温、低温综合试验；第17部分：污染、太阳辐射综合试验；第18部分：湿热、低内压综合试验；一第19部分：温度周期与正弦振动、随机振动综合试验；第20部分：含二氧化硫、硫化氢的湿空气；第21部分：低压与大气温度、高温综合试验。 本部分修改采用ISO9022-17：1994《光学和光学仪器环境试验方法第17部分：污染、太阳辐射
综合试验》。
本部分与ISO9022-17：1994的主要差异为：
删除国际标准的序言和前言；根据ISO9022-17第1章及我国标准用语习惯对标准范围作了重新编写； “国际标准本部分”一词改为“本部分”；第2章中的规范性引用文件用现行国家标准替代；条件试验中悬置段加编号。
本部分代替GB/T12085.17—1995《光学和光学仪器 环境试验方法污染与太阳辐射综合试验》，与GB/T12085.17—1995的主要差异为：
修改了标准名称；删除了第2章（试验目的）；修改了试验条件的内容；增加了条件试验的总则；修改了条件试验方法90的循环次数；增加了试验程序的总则；
T GB/T12085.17-2011
增加了第7章（有关标准应包括的内容）。 本部分由中国机械工业联合会提出。 本部分由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本部分起草单位：上海理工大学、宁波永新光学股份有限公司、江南永新光学有限公司、南京东利来
光电实业有限公司、宁波市教学仪器有限公司、宁波华光精密仪器有限公司、梧州奥卡光学仪器公司、宁波舜宇仪器有限公司、广州粤显光学仪器有限责任公司、麦克奥迪实业集团有限公司、重庆光电仪器有限公司、贵阳新天光电科技有限公司。
本部分主要起草人：冯琼辉、章慧贤、曾丽珠、叶慧、李晞、杨广烈、王国瑞、徐利明、张景华、胡森虎、 李弥高、肖倩、夏硕、胡清。
本部分所代替标准的历次版本发布情况为：
GB/T12085.17—1995。
I GB/T12085.17—2011
光学和光学仪器环境试验方法第17部分：污染、太阳辐射综合试验
1范围
本部分规定了污染、太阳辐射综合试验的试验条件、条件试验、试验程序及环境试验标记。 本部分适用于光学仪器、装有光学零部件的仪器和光学零部件。
2规范性引用文件
下列文件中的条款通过GB/T12085的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T12085.1光学和光学仪器环境试验方法第1部分：术语、试验范围（GB/T12085.1- 2010,ISO9022-1:1994,MOD)
GB/T12085.9光学和光学仪器 环境试验方法第9部分：太阳辐射（GB/T12085.9一2010， ISO9022-9:1994,MOD)
GB/T12085.12光学和光学仪器 环境试验方法第12部分：污染（GB/T12085.12—2010 ISO9022-12:1994,MOD) 3试验条件 3.1总则
综合试验条件下的严酷等级远高于任意单一试验条件下的严酷等级。 试验应在GB/T12085.1规定的环境大气条件下进行。同时应按照GB/T12085.9和GB/T12085.12
的相关要求进行。
表1和表3中列出的试剂选自GB/T12085.12部分中的条件试验方法86和89。 试样表面应定向，以免试剂在试验中流失。若试验中采用液体试剂，则试剂使用量应能在试样表面
形成直径约为10mm的圆斑。在试验中，试剂不能互相污染。如果试剂为涂溃液，必要时应在多片试样上试验。如果是黏性或糊状试剂，应如前所述在试样表面形成一个薄薄的均匀分布的圆斑（厚度约为 0.01mm）。在试验中，应注意试剂可能会因受热扩散。在试验中蒸发的试剂不可替换。
如果仪器或部件在使用中可能整体被污染，而不仅仅是个别元件被污染，按相关规定，须将整台仪器作为试样进行条件试验。按GB/T12085.12中规定对试样进行预处理后，应用雾化喷嘴将所规定试剂充分均匀地喷涂在试样表面。不可更换在试验过程中蒸发的试剂。 3.2试样
试样按GB/T12085.12的规定。 4条件试验 4.1总则
表1和表2的综合试验严醋等级选自GB/T12085.9，试剂选自GB/T12085.12，条件试验方法
1 GB/T12085.17—2011
86及89。 4.2条件试验方法90：基本润肤剂材料和人造手汗，太阳辐射综合试验
条件试验方法90基本润肤剂材料和人造手汗，太阳辐射综合试验按表1。
表 1 01 55±2
严酷等级
02 55±2
03* 40±2
04* 55±2
T? 7
试验箱内温度限制/C
25±2 <40 1.5~3
相对湿度/% 空气循环速度/(m/s) 辐照度/(kW/m*）露时间"/天辐射量/(kW·h/m）试验顺序循环次数
1±0.1 3 24 图1 5
0~1.0b
1±0.1 4 96 图3
1±0.1 10 240 图 3
5 45 图 2 5
1
石蜡油，高纯度甘油，高纯度凡士林，白色羊毛脂(软质软膏) 冷霜脂(软质软膏）人造手汗d
试剂
工作状态
1
仅用于代表性样品的试验。 b对于中等程度的辐照度允差不超过：±0.1kW/m。 c按GB/T12085.9中的图1~图3。 d合成物(高纯度) 4.0g氯化钠 1.0g尿素 3.5g氯化铵 3mL乳酸 0. 5 mL 醋酸 0.5mL 丙酮酸 1.0mL 酪酸加足量的蒸馏水稀释配制1000mL混合液。
4.3 条件试验方法91：飞行器、船舰和地面运输用的燃料和有关物质，太阳辐射综合试验
条件试验方法91飞行器、船舰和地面运输用的燃料和有关物质，太阳辐射综合试验按表2。
2 GB/T12085.17—2011
表 2
严酷等级
01 40±2
02* 55±2
T? Ti
试验箱内温度限制/℃
25±2 <40 1. 5 ~ 3
相对湿度/% 空气循环速度/（m/s) 辐照度/(kW/m）曝露时间/天辐射量/(kW·h/m"）试验顺序循环次数
1±0.1
1±0.1 10 240 图 3
96 图 3
1
汽油柴油飞行器涡轮燃料涡轮用合成润滑油内燃机润滑油飞行器和仪器的润滑脂矿基液压油磷酸酯液压油硅油基阻尼液机动车刹车液防冻和解冻液抗凝剂灭火剂(漠氯三氟甲烷）通用洗涤剂氢氧化钾(KOH)(碱性电池溶液中KOH含量W(KOH)=0.35) 硫酸（HSO.)(酸性电池溶液中H,SO.含量W（HzSO.）=0.34) 二元酸酯混合物
试剂°
工作状态 a仅用于代表性样品的试验。
1
b按GB/T12085.9中的图3。 对于中等程度的辐照度允许偏差不超过：士0.1kW/m。 C表中未注明试剂均为工业级的。 d成分：液体石蜡，含量W=65% 邻苯二甲酸二辛酯，含量W，=20%；磷酸三（对甲苯酯），含量W，=15%。
5试验程序
5.1总则
试验应符合相关规定和相关文件的要求。 预处理、恢复、评价和等级验收
5.2
预处理、恢复、评价和等级验收按GB/T12085.12的规定。 GB/T12085.17—2011
环境试验标记
o
环境试验标记应符合GB/T12085.1的规定。 示例：光学仪器抗润肤剂材料、人造手汗、太阳辐射综合试验，条件试验方法90、严酷等级02、工作状态1的标记为：
环境试验 GB/T 12085-90-02-1
有关标准应包括的内容 a) 环境试验标记； b) 试样类型和数量； c) 不采用的试剂和（或）附加使用的试剂； d) 整台仪器或组件试验所用试剂；条件试验方法89规定的商业用试剂的标记； e) 最初检测的内容和范围； f) 除GB/T12085.12规定以外的预处理； g) 除GB/T12085.12规定以外的恢复； h) 最后检测的内容和范围； i) 按GB/T12085.12规定的评价判据； j) 试验报告的内容和范围。
T
