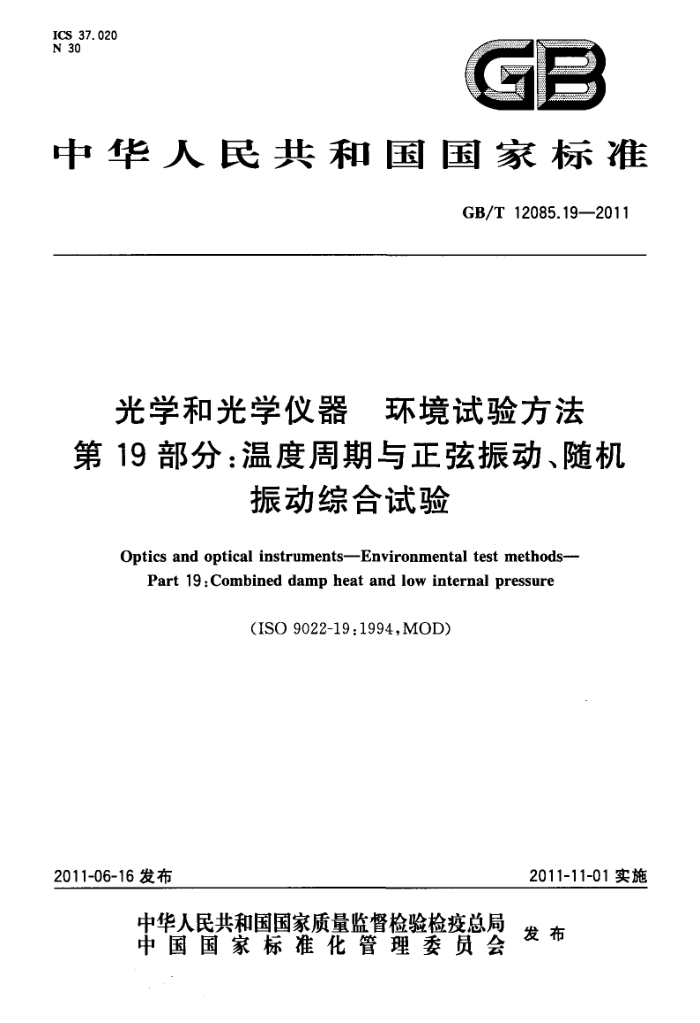

ICS 37.020 N 30
GP
中华人民共和国国家标准
GB/T12085.19—2011
光学和光学仪器 环境试验方法第19部分：温度周期与正弦振动、随机
振动综合试验
Optics and optical instruments-Environmental test methods--
Part 19:Combined damp heat and low internal pressure
(ISO9022-19:1994,MOD)
2011-11-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12085.19—2011
前言
GB/T12085《光学和光学仪器 环境试验方法》分为以下21个部分：
第1部分：术语、试验范围；一第2部分：低温、高温、湿热；第3部分：机械作用力；第4部分：盐雾；第5部分：低温、低气压综合试验；第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高压、低压、浸没；第9部分：太阳辐射；第10部分：振动（正弦）与高温、低温综合试验；第11部分：长；第12部分：污染；
第13部分：冲击、磁撞或自由跌落与高温、低温综合试验；第14部分：露、霜、冰；第15部分：宽带随机振动（数字控制）与高温、低温综合试验；一第16部分：弹跳或恒加速度与高温、低温综合试验；第17部分：污染、太阳辐射综合试验；第18部分：湿热、低内压综合试验；第19部分：温度周期与正弦振动、随机振动综合试验；第20部分：含二氧化硫、硫化氢的湿空气；一第21部分：低压与大气温度、高温综合试验。
-
本部分修改采用ISO9022-19：1994《光学和光学仪器环境试验方法第19部分：温度周期与正弦振动、随机振动综合试验》。
本部分与ISO9022-19：1994的主要差异为：
删除国际标准的序言和前言；根据ISO9022-19第1章及我国标准用语习惯对标准范围作了重新编写；第2章中的规范性引用文件用现行国家标准替代；条件试验中悬置段加编号。
本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本部分起草单位：上海理工大学、宁波永新光学股份有限公司、江南永新光学有限公司、南京东利来
光电实业有限公司、宁波市教学仪器有限公司、宁波华光精密仪器有限公司、广州粤显光学仪器有限责任公司、梧州奥卡光学仪器公司、宁波舜宇仪器有限公司、麦克奥迪实业集团有限公司、贵阳新天光电科技有限公司、重庆光电仪器有限公司。
本部分主要起草人：章慧贤、冯琼辉、曾丽珠、叶慧、李晞、杨广烈、王国瑞、徐利明、李弥高、张景华、 胡森虎、肖倩、胡清、夏硕。
I GB/T12085.19—2011
光学和光学仪器环境试验方法第19部分：温度周期与正弦振动、随机
振动综合试验
1范围
本部分规定了温度周期与正弦振动、随机振动综合试验的试验条件、条件试验、试验程序及环境试验标记。
本部分适用于光学仪器、装有光学零部件的仪器和光学零部件。 2规范性引用文件
下列文件中的条款通过GB/T12085的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.10 0电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） (GB/T2423.10—2008,IEC60068-2-6:1995,IDT)
GB/T2423.43电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装（GB/T2423.432008，IEC60068-2-47：2005，IDT）
GB/T2423.56电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控制）和导则(GB/T2423.56—2006，IEC60068-2-64：1993，IDT)
GB/T12085.1光学和光学仪器环境试验方法第1部分：术语、试验范围（GB/T12085.1一 2010,ISO9022-1:1994,MOD) 3试验条件
试验箱尺寸和试样的放置应能保证所有试样的所有点的温度一致。如果出现凝露，应避免其滴落到试样上。
试验装置与GB/T2423.43要求一致。 本部分取值自由落体加速度g=9.81m/s。
4条件试验
4.1总则
如果使用机械或其他不可控的振动加速器，条件试验方法53的加速度峰值或条件试验方法55的
加速度rs均方值可用试样或标准样本的预先试验方法设置。不管试验中显示出任一加速度值，设定值在整个试验期间维持不变。
条件试验方法54中的加速度rms均方值设置应按GB/T2423.56的相关规定。 如果条件试验方法55中使用控制振动加速器，则应按GB/T2423.56的相关规定。 条件试验方法53使用控制振动发生器应按GB/T2423.10的相关规定。
4.2条件试验方法53：温度周期与正弦振动综合试验
条件试验方法53温度周期与正弦振动综合试验按表1。
1 GB/T12085.19--2011
表 1
严醋等级
01 02 103 04 05 06 07 08 09 10 11 12
15 16 17 18 19 20 70±2
T
试验箱(室)温度/℃ 40±2
55±2 ~25±3
63±2 35±3
85±2 65±3
t1
10±3
40±3
试验箱平均致热致
2K/min~10K/min
冷速率温度周期次数" 加速度g的倍数
≥3
0.5
±10% 振动频率范围每次循环的振动持
20Hz~100Hz
每一热或冷周期持续30min
续时间工作状态温度的循环次数（≥3)应在相关规定中说明。 b选定低于试样第一阻抗频率的固定频率，并在相关规则中规定。
2
4.3 条件试验方法54：温度周期与随机摄动（窄带）综合试验 4.3.1条件试验方法54，频率范围30Hz150Hz的温度周期与随机振动（窄带）综合试验的严酷等级按表2。
表 2
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15
严酷等级
40±2 10±3
55±2 25±3
63±2 35±3
70±2 -40±3
85±2 65±3
试验箱(室)温度/℃么试验箱平均致热致冷速率
2K/min~10K/min
≥3
温度周期次数
加速度rms均方值g的倍数 0. 5
0.5 30Hz~150Hz
0.5
0.5
0.5
1
平均频率范围振动频率带宽率变化速率
31.6 Hz 1 oct/min
每次循环的振动持续时间
每一热或冷周期持续60min
工作状态 &温度的循环次数(≥3)应在相关规定中说明。
2
4.3.2条件试验方法54，频率范围60Hz500Hz的温度周期与随机振动（窄带）综合试验的严醋等级按表3。
2 GB/T12085.19-—2011
表 3
严酷等级
21 22 23 24 25 26 27 28 29 30 31 32 33
35
4
40±2 —10±3
55±2 —25±3
63±2 —35±3
70±2 40±3
85±2 —65±3
试验箱(室)温度/℃ 试验箱平均致热致冷速率
2K/min~10K/min
温度周期次数加速度rms均方值g的倍数 0. 5
>3 0. 5 1 2 0.5 60Hz~500Hz
0.5
2
0. 5
2
2
平均频率范围振动频率带宽频率变化速率
100 Hz 1 oct/min
每一热或冷周期持续60min
每次循环的振动持续时间
工作状态温度的循环次数（≥3)应在相关规定中说明。
2
4.3.3条件试验方法54，频率范围60Hz～2000Hz的温度周期与随机振动（窄带）综合试验的产酷等级按表4。
表 4
严酷等级试验箱(室)温度/℃≤ 试验箱平均致热/冷速率
41 42 43 44 45 46 47 48 49 50 51 52 53 54 55
40±2 10±3
55±2 25 ±3
63±2 —35±3
85±2 65±3
70±2 —40±3
2K/min~10K/min
≥3
温度周期次数
加速度rms均方值g的倍数 0.
60Hz~2000Hz
平均频率范围振动频率带宽频率变化速率
100 Hz 1 oct/min
每一热或冷周期持续60min
每次循环的振动持续时间
2
工作状态温度的循环次数(≥3)应在相关规定中说明。
4.4条件试验方法55：温度周期与随机振动（宽带）综合试验 4.4.1条件试验方法55，频率范围30Hz150Hz的温度周期与随机振动（宽带）综合试验的严酷等级按表5。
3 GB/T12085.19--2011
表 5
严酷等级试验箱(室)温度/℃么
0102 103 04 05 06 07 08 09 101112 1314115
40±2 -10±3
55±2 25±3
63±2 35±3
70±2 —40±3
85±2 65±3
t,
试验箱平均致热致冷速率
2K/min~10K/min
>3
温度周期次数
加速度rms均方值g的倍数" 1 121 5 111215 1 2 5 1
2
2
1
5
5
20Hz~150Hz 每一热或冷周期持续30min
频率范围
每次循环的振动持续时间
2
工作状态 a温度的循环次数（≥3)应在相关规定中说明。 b超出试验频率范圈的，升高或降低应≥24dB/oct。
4.4.2 条件试验方法55，频率范围60Hz～500Hz的温度周期与随机振动（宽带）综合试验的严酷等级按表6。
表 6
严酪等级试验箱(室)温度/℃
2122 23 24 25 2627 28 29 30 31 32 33 34 35
40±2 10±3
55±2 25±3
63 ±2 35±3
70 ±2 -40±3
85±2 -65±3
ty
2K/min~10 K/min
试验箱平均致热致冷速率
≥3
温度周期次数"
加速度rms均方值g的倍数 112151１12 15112151215111215
20Hz~500Hz 1 oct/min
平均频率范围频率变化速率
每一热或冷周期持续30min
每次循环的振动持续时间
工作状态 a温度的循环次数(≥3)应在相关规定中说明。 b超出试验频率范围的，升高或降低应≥24dB/oct。
2
4.4.3 条件试验方法55，频率范围60Hz～2000Hz的温度周期与随机振动（宽带）综合试验的严酷等级按表7。
表 7
严酷等级试验箱(室）温度/℃ 试验箱平均致热致冷速率
41/421 43 44 4546 47 4849 5051152 535455
55±2 25±3
63±2 35±3
70±2 40±3
40±2 10±3
85±2 -65±3
2
2K/min~10K/min
温度周期次数*
≥>3 1 25 1 2 5 20Hz~2000Hz
加速度rms均方值g的倍数
2
2 5
Z
5
颜率范围
每次循环的振动持续时间
每一热或冷周期持续30min
工作状态温度的循环次数（≥3)应在相关规定中说明。 b 超出测试频率范围的，升高或降低应≥24dB/oct。
2
4 GB/T12085.19--2011
5试验程序 5.1总则
试验应按相关规定，并按GB/T12085.1所述进行。 5.2 温度周期过程
首次温度周期从环境大气温度开始。一个循环的持续时间7h8h，其取决于所需严醋等级，与循环过程中的温差无关。转换到要求的温度范围，应能保证致热、致冷周期持续时间大致相同（见图1）。 试验箱的平均致热、致冷速率应按相关规定，控制在0.5K/min～10K/min。
t1
/X 01~/X2 /X0T~/X2 /01~/X
量
持续时间/h
m/Xx01~ma/x2
18
0
A
- - 1 1
f2
1.温度循环
2.温度循环
图1用于条件试验方法53、54、55，每循环持续时间8h的第一个2温度周期过程示意图
5.3试样的工作规定
如果是电动操作的试样，应在相关规定中说明在每个温度周期期间电源接通或断开的次数及电源电压。
其他功能，如冷却、加热或各种荷载的开关次数，也应在相关规定中说明。
5.4试样的机械调整
试样每个循环的机械调整应在致热或致冷的最后1h进行，也就是转换到下限定温度之前。如果试样是由电源控制操作的，则在机械调整持续时间应接通电源。 6环境试验标记
环境试验标记应符合GB/T12085.1的有关规定。 示例：光学仪器温度周期与正弦振动综合试验，条件试验方法53、严酷等级02、工作状态2的标记为：
环境试验GB/T12085-53-02-2
7有关标准应包括的内容
a）环境试验标记； b）试样的数量； c）温度周期的次数； d）机械振动所沿的轴线； e) 在2K/min和10K/min之间范围内平均致热、致冷速率的说明；
5 GB/T12085.19-—2011
f) 试样电源接通/断开次数说明（电源，冷却，加热或其他荷载）； g) 电源说明（高压和低压持续的时间）； h) 试验条件53中试验频率的说明； i) 预处理； j) 初始检测的内容和范围； k) 试验中经验证的功能特性的说明； 1) 中间检测的数量，种类和范围； m) 恢复； n) 最后检测的内容和范围； 0) 评价判据； p) 试验报告的内容和范围。
6
