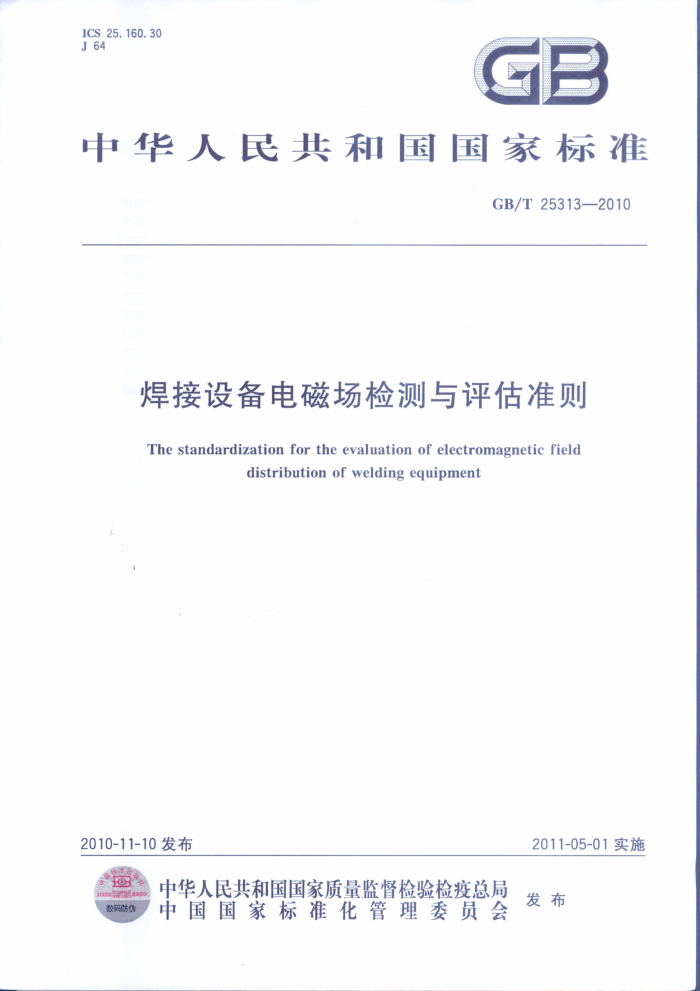

ICS 25.160.30 J64
GB
中华人民共和国国家标准
GB/T253132010
焊接设备电磁场检测与评估准则
The standardization for the evaluation of electromagnetic field
distribution of welding equipment
2011-05-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局
(
发布
数码防伪 中国国家标准化管理委员会 GB/T25313—2010
目 次
前言
范围规范性引用文件术语和定义检测方法测量设备与条件检测报告豁免管理
2
3
4
L
6
附录A（资料性附录） 低频电磁场的说明 GB/T25313—2010
前 言
本标准的制定中，参考了世界卫生组织推荐国际非电离辐射防护委员会（ICNIRP）《限制时变电场磁场和电磁场（300GHz及以下）曝露的导则，1998》、电气与电子工程师学会/国际电磁安全委员会（IEEE/ICES)《关于人体曝露到0～3kHz电磁场安全水平（IEEEC95.6-2002）》以及我国环保部《电磁辐射曝露限值和测量方法》（2008年11月征求意见稿），结合我国国情，提出了在无操作人员时、正常工作情况下焊接设备所产生的辐射电磁场的检测条件和评估方法。
本标准附录A为资料性附录。 本标准由中国电器工业协会提出。 本标准由全国电焊机标准化技术委员会（SAC/TC70)归口。 本标准起草单位：北京工业大学、唐山松下产业机器有限公司、深圳市瑞凌实业股份有限公司、成都
熊谷电器工业有限公司、深圳市佳士科技发展有限公司、成都三方电气有限公司。
本标准主要起草人：宋永伦、陈颜、邱光、肖介光、潘磊、苏东、萧波、张军。 GB/T25313—2010
焊接设备电磁场检测与评估准则
1范围
本标准规定了电弧焊和电阻焊设备在正常工作情况下所产生的辐射电磁场场强的检测条件和评估方法。所涉及的电磁辐射频率为1MHz以下。根据目前对电磁辐射检测的实际能力，检测的频率是从 10Hz(或可更低）至400kHz(或可更高）的范围
本标准适用于电弧焊和电阻焊设备。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T6113.101无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备 3术语和定义
下列术语和定义适用于本标准。
3. 1
电场的均方根最大值 maximum r.m,s.value of electric field (maximum electric field) 在给定测量点的椭圆形电场半长轴的均方根值。
3. 2
磁场的均方根最大值maximumr.m.s.valueofmagneticfield（maximummagneticfield）在给定测量点的椭圆形磁场半长轴的均方根值。
3.3
准静态场 5quasi-static field 当被测的电磁场满足条件f< 3. 4
电场合成 resultantelectric field 电场合成的表达式为：
ER=VE+E+E?
其中： E1、E，和E，分别是电场的三个正交分量的均方根值。 或表达为：
Er=/Ex+Ein
其中： Emx、Ein分别为椭圆形电场半长轴和半短轴的均方根值。
3. 5
磁场合成 resultantmagnetic field 磁场合成的表达式为：
1 GB/T25313—2010
BR=B+B+B
其中： B、B，和B.分别是磁场的三个正交分量的均方根值。 或表达为：
Br=Bmax+Bmin
其中： Bmx、Bmin分别为椭圆形磁场半长轴和半短轴的均方根值，
3.6
振幅因数（振幅与有效值之比） crest factor 在周期内波形峰值与均方根值之比
3.7
噪声干扰 crosstalk
3.8
freq ulncy response
频率响应
检测仪器对不同频率 电磁场的幅频特性
3. 9
response time
响应时间
检测仪器在测 CO时达到最终数值的某 规定百分率所需要的时间。
E
3.10
便
传输频带（1）使数据低衰减传输的频谱范围；（2）电路或系统 统以较低的衰减通过某 频段的滤波（对其他频率相对于截止）
S
3.11
0
校正检测器（对 均方 根值的误差） rectified average (calibrated in r.m. s. detector 用一给定频率正 崧场坊 约方根值标定的校正电路对来自探头信号进行校正
场的 导数，当存在 分量时仪器所探测的不是真均方根值；如检测器能对信号
注：如果探头信号正 比电 NI
1，误差也是谐波和基波分量之间相位的函数
分段集成，误差会
3. 12
measuring distance
检测距离从设备的表面到检测传感器的最短距离。
3.13
检测位置 measuring positions 传感器以规定的距离围绕被检设备进行检测，所规定的检测距离是操作人员的工作范围。
3.14
标准不确定性 standard uncertainty 检测结果的不确定性用标准差表示。
4 检测方法
4.1 电磁辐射测量的一般要求
a) 测量时的环境条件应符合仪器的使用环境条件，测量记录应注明环境条件。 b) 测量点位置的选取应考虑使测量结果具有代表性。不同的测量目的应采取不同的测量方案。
2 GB/T25313—2010
要求的测量接收机、频谱仪和天线组合的场强测量装置等。窄带测量设备应用于单个频率或某种已知频率的电磁辐射的测量。 5.3场参数的测量原则 5.3.1测量时间
在辐射源正常工作时间内进行测量。每个测量点连续测量5次，每次测量时间不应小于15S，并读
取稳定状态的最大值。若测量读数起伏较大，则应适当延长测量时间直至6min。 5.3.2测量位置
以作业人员操作位置为参考，距离地面0.5m、1m和1.7m三个部位。对焊接设备周围环境进行辐射测量时，以辐射体为中心，在一定间隔方位的延长线上，选取不同距离的点作为测量点，起始点的距离和测量点的距离间隔根据实际作业情况确定。 5.4测量要求与条件
在测试前，应该尽可能的了解焊接设备的电磁传播特性。这有利于适当的选取测试仪器和准确的进行测量。以下是测量前需要了解的基本情况：
a) 焊接设备类型和功率； b) 待测电磁场的时域和频域特性，以选取相对应的探头类型；
被测设备到测试点的距离。 测量场所应是焊接操作现场并且应在设备正常工作时进行。选取典型作业位置测量，包括焊钳、焊
枪（炬）附近、线缆周围、电极附近等。
弧焊电源外部机箱能起到一定的磁场屏蔽作用，但是由于屏蔽材料选取不当以及机箱设计不合理
等因素的会降低其屏蔽性能。
点焊设备的电极通过的电流较大，可达到几万安培，所以在电极周围将产生很大的磁场。电极附近的磁场强度可能超出测量设备的量程，为了保证测试设备及测试人员的安全，对点焊设备的测量应采取从远处逐渐靠近电极的方式进行。 6检测报告
当记录或报告测量结果时，所需信息可依据被测对象做相应的变化。被测对象应在最初给予明确。 在所有检测情况下有关仪器和测量结果都应该提供的信息如下：
制造商的识别：仪器类型的标注；测量日期与时间；测量总不确定度；一在报告中应采用国际单位，其他常用单位可在括号内注明；
-
探头尺寸/几何结构及最后校准/鉴定的日期。 必要时，应该提供的其他信息包括：
仪器的通频带；一采样频率；用图说明测量区域和测量点；
-
统计信息，如最大值和最小值，中值，几何平均数等等；含有多个频率磁场的频率分解范围；测量人员的识别；
-
电磁场源的情况，如电流负荷等。
4 GB/T25313—2010
对焊接设备电磁辐射的检测应建立完整的文件资料。仪器的校准说明书，检测方案，检测布点图，测量原始数据，统计处理程序等必须全部保留，以备复查。任何存档或上报的检测结果必须经过复审，复审者应是不直接参与此项工作但又熟悉本内容的专业人员。
豁免管理额定功率在2kW及以下的各类焊接设备。
