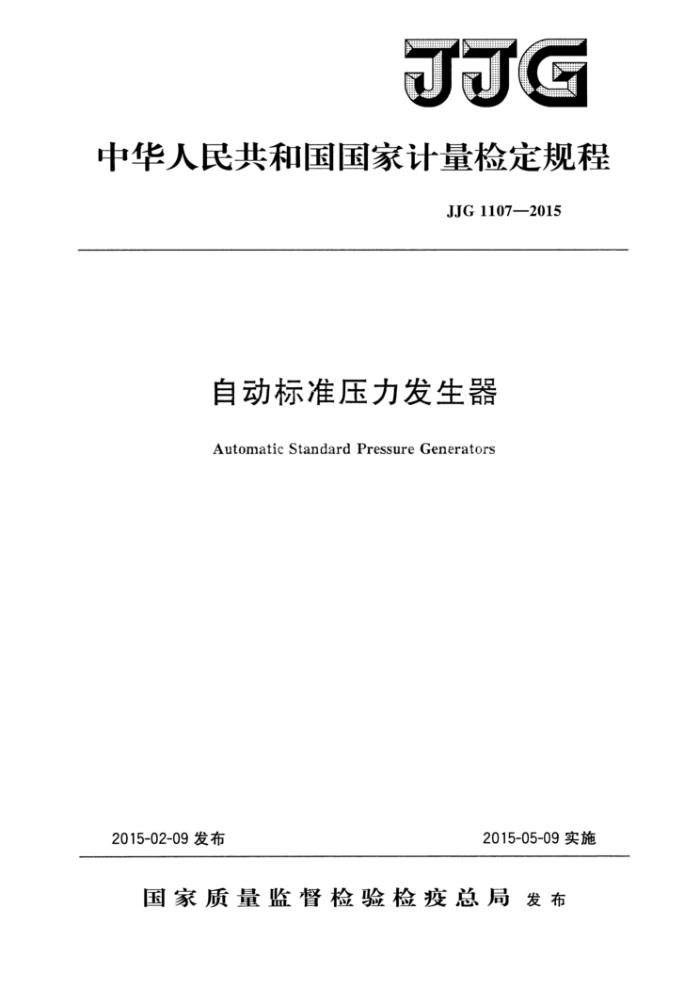

JJG
中华人民共和国国家计量检定规程
JJG1107—2015
自动标准压力发生器
Automatic Standard Pressure Generators
2015-02-09发布
2015-05-09实施
国家质量监督检验检疫总局发布 中华人民共和国国家计量检定规程
自动标准压力发生器
JJG1107—2015
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
%
开本880×12301/16 印张1.25 字数32千字 2015年5月第一版 2015年5月第一次印刷
弄
书号：155026·J-3024定价21.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJG11072015
自动标准压力发生器检定规程
JJG1107—2015
VerificationRegulation of Automatic
StandardPressure Generators
归口单位：全国压力计量技术委员会主要起草单位：北京长城计量测试技术研究所
上海市计量测试技术研究院
参加起草单位：北京康斯特仪表科技股份有限公司
北京市国瑞智新技术有限公司
本规程委托全国压力计量技术委员会负责解释 JJG1107—2015
本规程主要起草人：
盛晓岩（北京长城计量测试技术研究所）张力（北京长城计量测试技术研究所）屠立猛（上海市计量测试技术研究院）
参加起草人：
李鑫武（北京长城计量测试技术研究所）胡安伦（上海市计量测试技术研究院）何欣（北京康斯特仪表科技股份有限公司）成 军（北京市国瑞智新技术有限公司） JJG 11072015
目 髪录
引言 1 范围 2引用文件… 3术语和计量单位 3.1术语..· 3.2计量单位 4 概述·.· 5计量性能要求 5.1准确度等级 5.2测量功能…· 5.3控制功能 5.4 附加功能 6通用技术要求 6.1外观… 6.2 绝缘电阻 6.3 绝缘强度 6.4密封性 7计量器具控制· 7.1 检定条件 7.2 检定项目 7.3检定方法 7.4检定结果的处理 7. 5 检定周期附录A自动标准压力发生器测量功能检定记录格式附录B 自动标准压力发生器控制功能检定记录格式附录C 检定证书（内页）格式附录D 检定结果通知书（内页）格式附录E工作介质高度差引起的检定附加误差修正方法
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (9) (9) (10) (11) (12) (13) (14)
.
.
A JJG1107—2015
引言
JJF1001《通用计量术语及定义》、JJF1002《国家计量检定规程编写规则》 JJF1008《压力计量名词术语及定义》共同构成本规程制定的基础性系列规范。
本规程对自动标准压力发生器测量功能、控制功能的具体技术指标和检定方法进行了规定，其中测量功能四个技术指标参考JJG875-2005《数字压力计》相关内容，控制功能考察控制稳定性、压力控制超（回）调量、控制响应时间、目标压力稳定持续时间四个指标。
本规程为首次发布。
Ⅱ JJG11072015
自动标准压力发生器检定规程
1范围
本规程适用于（一0.1～250）MPa的自动标准压力发生器（以下简称压力发生器）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG875--2005数字压力计 JJF1001--2011通用计量术语及定义 JJF1008--2008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语 3.1.1自动标准压力发生器automaticstandardpressuregenerator
能自动控制并输出目标压力的数字压力计。 3.1.2控制稳定性controlstability
压力发生器的输出压力在一定时间内保持在有限边界区域内的能力。 3.1.3压力控制超调量overshootofpressurecontrol
压力发生器在控制压力上升过程中，超过目标压力值的最大程度。 3.1.4压力控制回调量undershootofpressurecontrol
压力发生器在控制压力下降过程中，低于目标压力值的最大程度。
3.1.5目标压力稳定持续时间stabledurationoftargetpressure
压力发生器保持其稳定输出目标压力值的时间。 3.1.6控制响应时间responsetimeofcontrol
压力发生器从发生一个步进值的变化开始，到下一个目标压力值稳定输出时所需要的时间。 3.2计量单位
压力发生器使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、 MPa等。 4概述
压力发生器是能自动控制并输出目标压力的数字压力计。其工作原理如图1所示，通过压力发生器内的压力控制单元对传压介质的压力进行控制，输出目标压力量值，并
1 JJG1107—2015
通过压力传感器对被控的压力量值进行测量，并在显示器上直接显示出来。
显示和操作单元
信号处理、反馈单元
压力 输出目标压力控制单元
压力传感器
图1 压力发生器工作原理
压力发生器按传压介质可分为气体介质压力发生器和液体介质压力发生器。
5计量性能要求
5.1准确度等级
压力发生器准确度等级如表1所示。
表1 压力发生器准确度等级
准确度等级示值最大允许误差（以量程的百分数表示）
0.02
0. 05
0.01
0. 1
0. 2
0. 5
±0.01 ±0.02 ±0.05 ±0.1 ±0.2 ±0. 5
5.2测量功能 5.2.1示值误差
压力发生器示值误差绝对值应小于示值最大允许误差绝对值，示值最大允许误差应符合表1的规定。 5.2.2回程误差
压力发生器的回程误差不得大于示值最大允许误差的绝对值。 5.2.3零位漂移
压力发生器（不含绝压压力发生器）的零位漂移在1h内不得大于示值最大允许误差绝对值的1/2。 5.2.4周期稳定性
0.05级以上的压力发生器，相邻两个检定周期之间的周期稳定性不得大于示值最大允许误差的绝对值。 5.3控制功能 5.3.1控制稳定性
压力发生器30s内的控制稳定性应不大于示值最大允许误差绝对值的1/2，指标见表2。
表2控制稳定性
准确度等级控制稳定性
0. 01 ≤0.005 ≤0.01 ≤0.025 ≤0.05 ≤0.1 《0.25
0. 02
0.1
0. 2
0.5
0.05
（以量程的百分数表示） 5.3.2 压力控制超（回）调量 2 JJG
