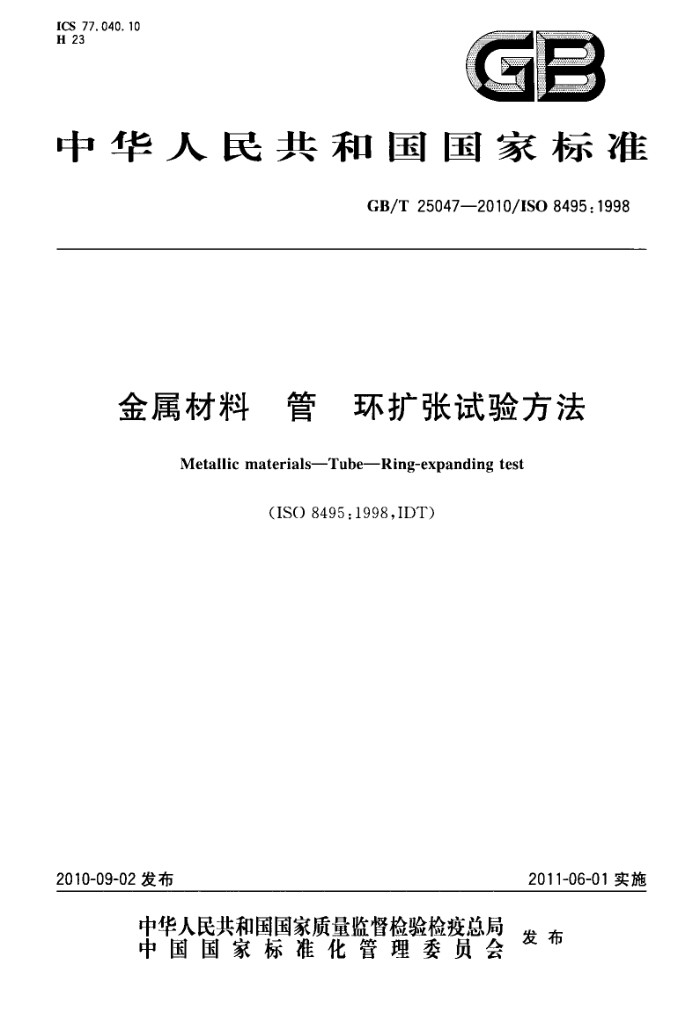

ICS 77.040.10 H 23
GB
中华人民共和国国家标准
GB/T25047—2010/IS08495:1998
金属材料 管 环扩张试验方法
Metallic materialsTubeRing-expanding test
(ISO8495:1998,IDT)
2011-06-01实施
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25047—2010/ISO8495:1998
前言
本标准使用翻译法等同采用ISO8495：1998《金属材料 管 环扩张试验方法》（英文版）。 为了便于使用，本标准作了下列修改：
“本国际标准”一词改为“本国家标准”；删除了国际标准的前言。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：上海出入境检验检疫局、江苏省不锈钢制品质量监督检验中心、冶金工业信息标
准研究院。
本标准主要起草人：吴益文、董莉、陈安源、胥成民、吉静、冯健、徐凌云
I GB/T25047—2010/ISO8495:1998
金属材料 管 环扩张试验方法
1范围
本标准规定了采用圆锥状顶芯将金属管环试样扩大直至发生断裂，以揭示金属管环试样表面和管环壁内部的缺陷的管环扩张试验方法。本标准也可用来评定金属管承受塑性变形的能力。
本标准适用于外径为18mm~150mm(包括150mm）、壁厚为2mm16mm（包括16mm）的金属管。 2符号、名称和单位
本标准使用的符号、名称和单位见表1和图1中的规定。
表1符号、名称和单位
名称金属管壁厚金属管原始外径圆锥状顶芯的最大直径圆锥状项芯的最小直径
符 号
单 位 mm mm mm mm mm mm mm
α D Da mas D m ia D. k L
扩张试验后金属管环的最大外径圆锥状顶芯带有锥度部分的长度试验前金属管环试样的长度
a在钢管的标准中也用T来表示钢管的避厚
3原理
从金属管的一端切取一段管环试样。用圆锥状顶芯扩大金属管环试样的一端，直至断裂或者金属管被扩大端的最大外径达到相关产品标准中规定的值（见图1）。
D,
D
1 t 5
Dmmin
图 1 GB/T25047-2010/ISO8495:1998
4试验设备
4.1可调速的压力机或万能试验机 4.2圆锥状顶芯，除非相关金属管产品标准中另有规定，圆锥状顶芯应有足够的工作面长度，见图1所示，并且优先满足锥度够的硬度。 5试样 5.1试样的长度应控制在10mm～16mm之间。金属管试样应在定尺之前从无毛刺的原金属管一端上截取，管环试样的两个端面应相互平行且垂直于金属管的轴线。 5.2试样棱边可用锉或者其他方法将其倒圆或倒角。
度Dm=Dmi=1 :：5。而且圆锥状顶芯的工作表面应磨光，没有划痕并且具有足
6
注：如果试验结果满足试验要求，可不对其进行倒角或倒圆。
5.3试验焊接管时，可以去除其管内焊缝余高。
6试验程序
6.1试验一般在10℃35℃室温范围内进行。对要求在控制条件下进行的试验，温度应控制在 23℃±5℃。 6.2试验前，可对试验管环和圆锥状顶芯进行润滑。对宇相同尺寸和相筒材料的金属管环充许聋放。 管环试样的轴线和圆锥状顶芯的轴线一致（见图1）。 6.3对圆锥状顶芯施加压力使其压人管环试样端部，直至达到要求的扩张程度或者金属管环断裂。 6.4圆锥状顶芯的压入速度不应超过30mm/s。 6.5管环试样的相对扩张率应按照相关产品标准的要求进行计算。 6.6应按照相关金属管产品标准中的要求进行管环扩张试验的评定。在产品标准中没有规定时，在不使用放大镜的情况下，如果金属管环没有可见裂纹，则应认为试样检验合格。 7试验报告
应根据相关产品标准的要求提供试验报告。试验报告应至少包括以下内容： a）本国家标准号； b）试样标识； c）试样尺寸； d）试样的扩张程度； e） 若试验用的圆锥状顶芯的锥度与4.2不一致时，须注明； f）试验结果。
2
