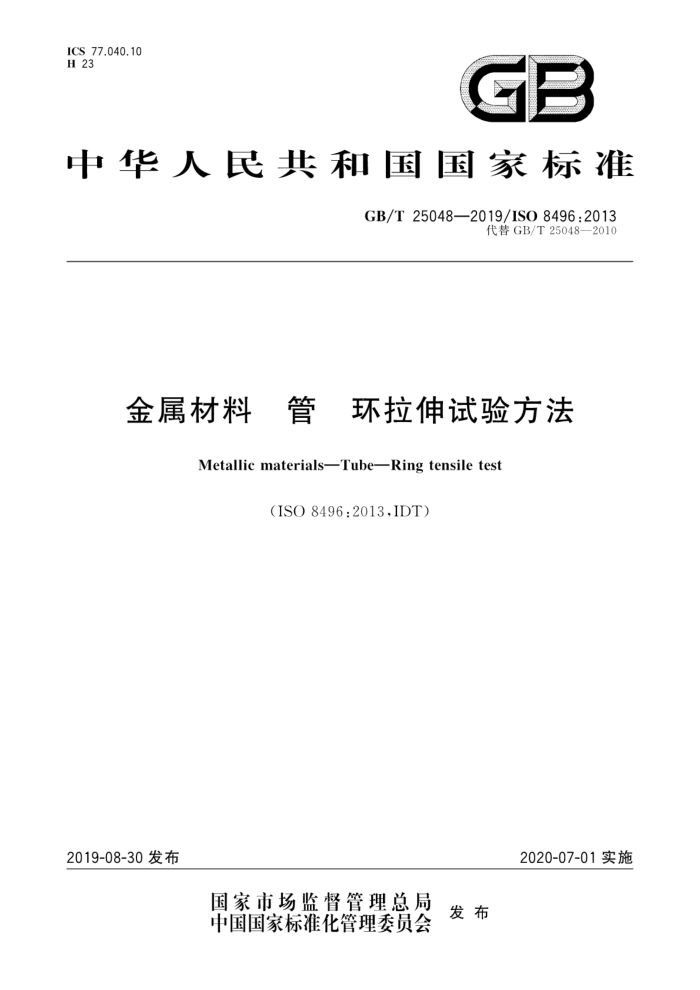

ICS 77.040.10 H 23
GB
中华人民共和国国家标准
GB/T25048—2019/ISO8496:2013
代替GB/T25048—2010
金属材料 管 环拉伸试验方法
Metallic materialsTube-Ring tensiletest
(ISO8496:2013.IDT）
2020-07-01实施
2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T25048—2019/ISO8496:2013
目 次
前言范围
1
2 原理… 3试验设备 4试样 5 试验程序
+
试验报告
6 GB/T25048—2019/ISO8496:2013
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T25048一2010《金属材料管 环拉伸试验方法》，与GB/T25048一2010相比，
主要技术内容变化如下：
修正了图1的错误（见图1，2010年版图1）；修改了试样合格评定方法（见5.3，2010年版5.3）。
本标准使用翻译法等同采用ISO8496：2013《金属材料 管 环拉伸试验方法》。 本标准做了下列编辑性修改：
修正了国际标准中图1的错误。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：上海出人境检验检疫局工业品与原材料检测技术中心、冶金工业信息标准研
究院。
本标准主要起草人：吴益文、王涛、王芳、董莉、巴发海。 本标准所代替标准的历次版本发布情况为：
GB/T25048—2010。
I GB/T25048—2019/ISO8496:2013
金属材料管环拉伸试验方法
1范围
本标准规定了使试样拉伸直至断裂从而暴露试样表面与内部缺陷的金属管环拉伸试验方法。本标准也可用于评价金属管的延展性能。
本标准适用于外径大于150mm、管壁厚度不大于40mm且内径大于100mm的金属管。
2原理
从金属管的一端切取一段管环试样，并使金属管环试样承受环向变形直至发生断裂。
3试验设备
采用2根直径相同的圆柱销，且其轴线平行，可相对移动，并在移动的过程仍保持平行原则上，圆柱销的直径应取强度允许情况下的最小值，在金属管环试样内径允许的情况下，圆柱销
的直径应至少为管环壁厚的3倍（如图1所示）。
单位为毫米
说明： T D
一试样的厚度；圆柱销直径。
图1试验装置示意图
1 GB/T25048—2019/IS08496:2013
4试样
4.1试样应是从原金属管上截取的一段管环，且其两个端面应垂直于金属管的轴线 4.2试样的长度（管环的宽度）应为约15mm。如金属管壁厚大于15mm，试样的长度可等于管壁厚度。 4.3 管环试样的端面应无毛刺，试样的棱边可用锉或者其他方法倒圆或倒角
注：如果试验结果满足试验要求，可不对其进行倒圆和倒角。
5 试验程序
5.1试验一般在10℃～35℃室温条件下进行。对要求在控制条件下进行的试验，温度应控制在23℃土 5℃。 5.2将金属管上切割下来的管环试样放在两根圆柱销上，通过两根圆柱销以一定速度的相向移动使管环发生变形直至断裂。在对试验结果有争议的情况下，试验速率应不超过5mm/s。 5.3应按照相关产品标准的要求进行管环拉伸试验的评定，当产品标准中没有规定时，在试样预期的断裂出现情况下，无其他目视可见裂纹，则认为检测试样合格，
6 试验报告
应根据相关产品标准的要求提供试验报告，试验报告应至少包括以下内容： a）本标准编号； b）试样标识； c) 试样尺寸； d) 试验结果。
2 1968618
中华人民共 和 国
国家标准
金属材料管环拉伸试验方法 GB/T25048—2019/ISO8496:2013
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2019年7月第一版
*
书号：155066·1-62933
版权专有 侵权必究
GB/T25048-2019
