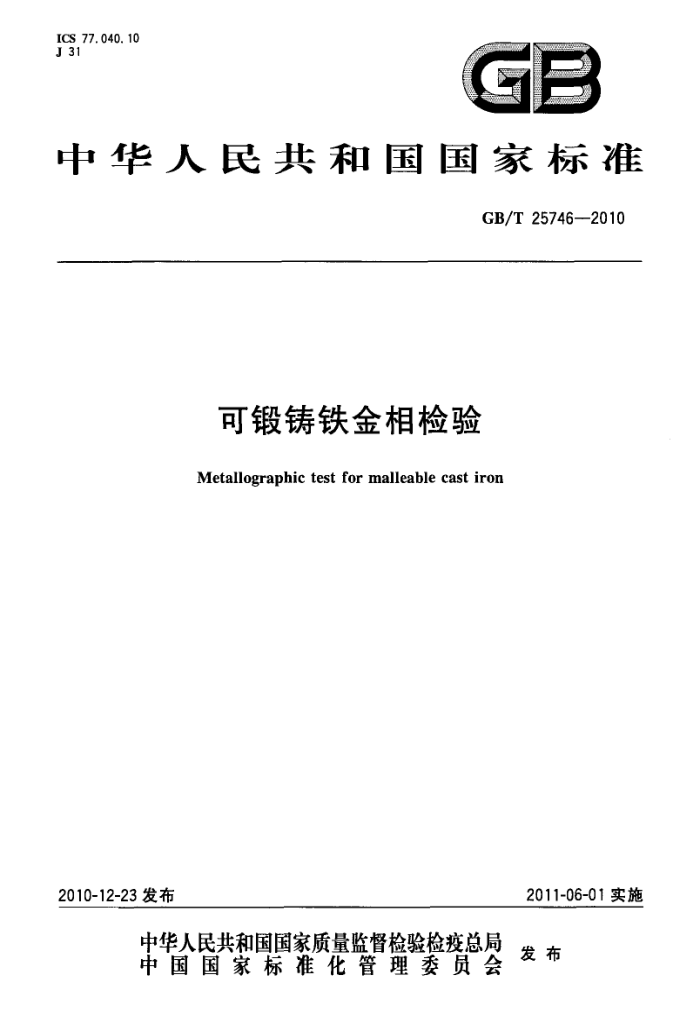

中华人民共和国国家标准
GB/T25746--2010
可锻铸铁金相检验
Metallographic test for malleable cast iron
2011-06-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 257462010
前言
本标准由全国铸造标准化技术委员会（SAC/TC54)提出并归口。 本标准主要起草单位：济南玫德铸造有限公司、河北建支铸造集团有限公司、江西赣玛实业有限公
司、西峡县内燃机进排气管有限责任公司。
本标准主要起草人：藏桂铭、王瑞昌、李国林、杨纲勃、任久红、夏侯于生、孙允月、赵新武。 GB/T25746—2010
可锻铸铁金相检验
1范围
本标准规定了在金相显微镜下可锻铸铁显微组织的评定方法。 本标准对可锻铸铁的石墨形状、石墨形状分级、石墨分布、石墨颗数、珠光体形状、珠光体残余量分
级、渗碳体残余量分级、表皮层厚度的评定方法作了规定，并列出了相应评级图。
本标准适用于评定可锻铸铁的金相显微组织。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T13298金属显微组织检验方法 3检验项目和评级图 3.1石墨形状分类及特征 3.1.1 对石墨形状的观察，应在未浸蚀的金相试样上进行。放大倍数为100倍。 3.1.2 如在同一试样中有不同形状的石墨，则应观察估计每种形状石墨的百分数，并在报告中依次注明。 3.1.3 石墨分布形状分五种类型，见表1及图1~图5。
表1石墨形状分类及特征
名称球状团絮状絮状聚虫状枝晶状
图号图1 石墨较致密，外形近似圆形，周界凹凸图2 类似棉絮团，外形较不规则图3 较团絮状石墨松散图4 石松散，类似蠕虫状石墨聚集而成图5 由颜多细小的短片状、点状石墨聚集呈树枝状分布
特 征
图1100×
图2100× GB/T25746—2010
图4100×
图3100×
图5100×
3.2石墨形状分级
可锻铸铁中，石墨通常不以单一形状出现。鉴于石墨形状对力学性能的影响，分为五级。见表2及图6~图10。
对石墨形状级别的评定，应在未浸蚀的金相试样上进行。放大倍数为100倍。
表2石墨形状分级
说 明
级别 图号 1级 图6 石墨大部分呈球状，允许有不大于15%的团絮状、絮状、聚虫状石墨存在，但不允许有枝晶状石墨 2级 图7 石墨大部分呈球状、团絮状，允许有不大于15%的絮状、聚虫状石墨存在，但不允许有枝晶状石墨 3级 图8 石墨大部分呈团絮状、絮状，允许有不大于15%的聚虫状及小于试样裁面积1%的枝晶状石墨存在 4级 图9 聚虫状石墨大于15%，枝晶状石墨小于试样裁面积的1% 5级 图10 枝晶状石墨大于或等于试样截面积的1%
2 GB/T25746—2010
图7100×
图6100×
福
A
图8100×
图9100×
图10 100× GB/T25746—2010
3.3石墨分布分级
可锻铸铁的石墨分布分为三级。见表3及图11～图13。 对石墨分布级别的评定，应在未浸蚀的金相试样上进行，放大倍数为100倍。
表3石墨分布分级
图号
级别 1级 图11 石墨分布均匀或较均匀 2级
特 征
图12 石量分布不均匀，但无方向性
3级 图13 石墨呈方向性分布
图11100×
图12 100×
.
图13 100x
3.4石墨颗数分级
单位面积内的石墨数，称为石墨颗数，以颗/mm计。 石墨颗数，分为五级。见表4及图14～图17。 对石墨颗数级别的评定，应在未浸蚀的金相试样上进行。放大倍数为100倍。
4 GB/T25746—2010
表4石墨颗数分级石墨颗数（颗/mm）
图号图14 图15~图14 图16~图15 图17~图16
级别 1级 2级 3级 4级 5级
说 明
颗数大于图14所示颗数大于图15~图14所示的范围内颗数大于图16~图15所示的范围内颗数大于图17~图16所示的范围内颗数小于或等于图17所示
>150 >110~150 >70~110 >30~70 ≤30
图17
图15 100x
图14100×
花宝 锁
義
R
图16100×
图17 100X
3.5珠光体形状
珠光体形状有片状和粒状两种，以片状为常见。见表5及图18、图19。 对珠光体形状的鉴别，应在浸蚀后的金相试样上进行。
表5珠光体形状
特征珠光体中渗碳体呈片状珠光体中渗碳体呈粒状
名称片状珠光体粒状珠光体
图号图18 图19
5 GB/T25746-—2010
图18500×
图19500×
3.6珠光体残余量分级
基体中珠光体的残余量分为五级。见表6及图20～图23。 对珠光体残余量级别的评定，应在浸蚀后的金相试样上进行。放大倍数为100倍。
表6珠光体残余量分级
级别 1级 2级 3级 4级 5级
说 明
珠光体残余量/%
图号图20
≤10 >10~20 >20~30 >30~40 >40
珠光体残余量小于或等于图20所示珠光体残余量大于图20~图21所示的范围内珠光体残余量大于图21~图22所示的范图内珠光体残余量大于图22~图23所示的范图内珠光体残余量大于图23所示
图20~图21 图21~图22 图22~图23
图23
图21 100×
