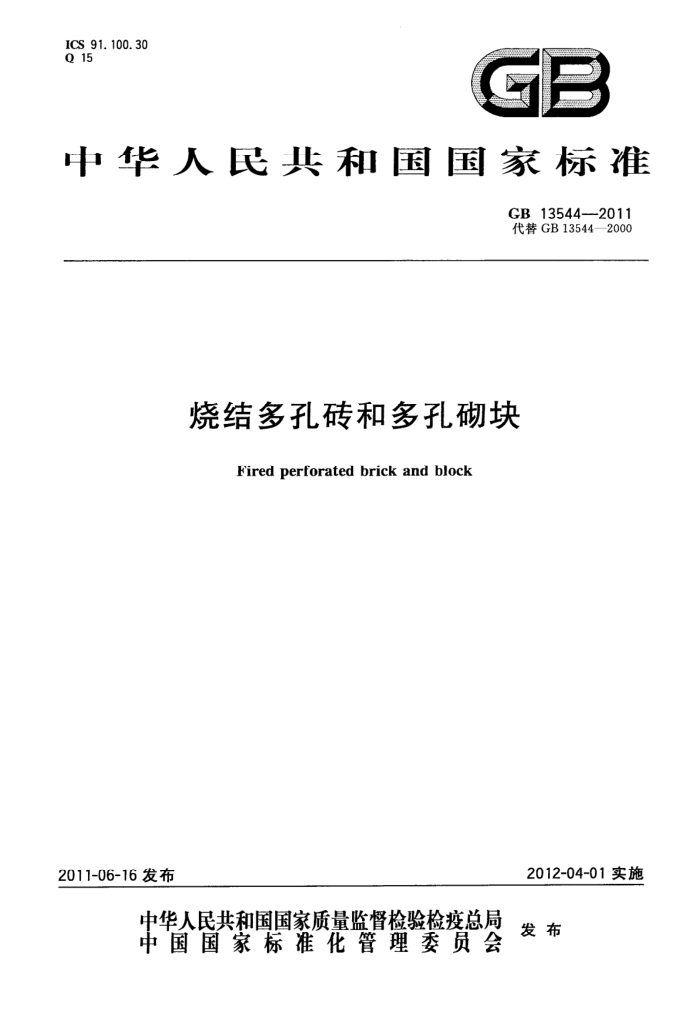

ICS 91.100.30 Q 15
GB
中华人民共和国国家标准
GB13544--2011 代替GB13544—2000
烧结多孔砖和多孔砌块
Firedperforatedbrickandblock
2012-04-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 国
国家标 准烧结多孔砖和多孔砌块
GB13544—2011
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张1 字数25千字 2011年10月第一版 2011年10月第一次印刷
*
书号： 155066 ·1-43470
如有印装差错 由本社发行中心调换
版权专有1 侵权必究举报电话：(010)68533533 GB13544—2011
前言
本标准第5章为强制性条款，其余为推荐性条款。 本标准按照GB/T1.1---2009给出的规则编写。 本标准代替GB13544一2000《烧结多孔砖》。 本标准与GB13544一2000相比主要变化如下：一将标准名称《烧结多孔砖》改为《烧结多孔砖和多孔砌块》。
一增加了烧结多孔砌块的相关内容和技术指标。 将淤泥及其他固体废弃物纳入了制砖原料范围内。 一增加了密度等级。
-强度等级判定用抗压强度平均值和强度标准值评定方法，取消抗压强度平均值和单块最小值
评定方法。 取消了优等品、一等品、合格品质量等级的规定。 提高了孔洞率的技术指标。
取消了圆型孔和其他孔型，规定采用矩型孔或矩型条孔，并增加了孔洞尺寸要求，以改善和提
高节能效果。 将抗压强度标准值f的接收常数K=1.8调整到K=1.83，以推进和提高产品强度质量的均匀性。 一增加了放射性核素限量的技术要求。 本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本标准负责起草单位：西安墙体材料研究设计院。 本标准参加起草单位：浙江省建筑材料科技有限公司、南京市产品质量监督检验院、辽宁省产品质
量监督检验院、广州市建筑材料工业研究所有限公司、上海市建筑科学研究院（集团)有限公司、广州市水质监测中心、南京鑫翔新型建材有限公司、山东省淄博鲁王建材有限公司、甘肃土木工程科学研究院、 南京双阳建材机械制造有限公司、杭州萧山协和砖瓦机械有限公司。
本标准主要起草人：王宝财、蔡小兵、周皖宁、倪有军、庄红斌、陈新利、沈远刚、侯文虎、王军、李斌、 谢和根、周炫、谈勇。
本标准所代替标准的历次版本发布情况为：
GB13544—1992、GB13544—2000
I GB13544—2011
烧结多孔砖和多孔砌块
1范围
本标准规定了烧结多孔砖和烧结多孔砌块的术语和定义，产品分类、规格、技术要求、试验方法、检
验规则、产品合格证、存放和运输等。
本标准适用于以粘土、页岩、煤研石、粉煤灰、淤泥（江河湖淤泥)及其他固体废弃物等为主要原料，经焙烧制成主要用于建筑物承重部位的多孔砖和多孔砌块（以下简称砖和砌块）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2542码墙砖试验方法 GB6566建筑材料放射性核素限量 GB/T18968墙体材料术语 JC/T466砌墙砖检验规则
3术语和定义
GB/T18968和JC/T466界定的以及下列术语和定义适用于本文件。
3. 1
烧结多孔砌块 fired perforated block 经焙烧而成，孔洞率大于或等于33%，孔的尺寸小而数量多的砌块。主要用于承重部位。
3. 2
粉刷槽 paintingchannel 设在砖或砌块条面或顶面上深度不小于2mm的沟或类似结构。
3. 3
砌筑砂浆槽 masonry mortar channel 设在砌块条面或顶面上深度大于15mm的凹槽。
3.4
强度标准值（f）strengthstandardvalue 具有95%保证概率的强度。本标准中，样本是n=10时的强度标准值由fi=X一1.83s计算。
4产品分类、规格、等级和标记
4.1产品分类
按主要原料分为粘土砖和粘土砌块（N）、页岩砖和页岩砌块（Y）、煤研石砖和煤研石砌块（M）、粉煤灰砖和粉煤灰砌块（F)、淤泥砖和淤泥块（U)、固体废弃物砖和固体废弃物砌块（G)。
1 GB 135442011
4.2规格 4.2.1砖和砌块的外型一般为直角六面体，在与砂浆的接合面上应设有增加结合力的粉刷槽和砌筑砂浆槽（如附录B所示），并符合下列要求：
粉刷槽：混水墙用砖和砌块，应在条面和顶面上设有均匀分布的粉刷槽或类似结构，深度不小于 2mm。
砌筑砂浆槽：砌块至少应在一个条面或顶面上设立砌筑砂浆槽。两个条面或顶面都有砌筑砂浆槽时，砌筑砂浆槽深应大于15mm且小于25mm；只有一个条面或顶面有砌筑砂浆槽时，砌筑砂浆槽深应大于30mm且小于40mm。砌筑砂浆槽宽应超过砂浆槽所在砌块面宽度的50%。 4.2.2砖和砌块的长度、宽度、高度尺寸应符合下列要求：
砖规格尺寸（mm）：290、240、190、180、140、115、90。 砌块规格尺寸（mm）：490、440、390、340、290、240、190、180、140、115、90。 其他规格尺寸由供需双方协商确定。
4.3等级 4.3.1 强度等级
根据抗压强度分为MU30MU25、MU20、MU15、MU10五个强度等级。 4.3.2 密度等级
砖的密度等级分为1000、1100、1200、1300四个等级。 块的密度等级分为900、1000、1100、1200四个等级。
4.4产品标记
砖和砌块的产品标记按产品名称、品种、规格、强度等级、密度等级和标准编号顺序编写。 标记示例：规格尺寸290mm×140mm×90mm、强度等级MU25、密度1200级的粘土烧结多孔
砖，其标记为：烧结多孔砖N290×140×90MU251200GB13544—2011
5技术要求
5.1尺寸允许偏差
尺寸允许偏差应符合表1的规定。
表1尺寸允许偏差
单位为毫米
尺 寸 >400 300~400 200~300 100~200 <100
样本平均偏差
样本极差
±3. 0 ±2.5 ±2.5 ±2.0 ±1. 5
10. 0 9. 0 8.0 7. 0 6. 0
5.2外观质量
砖和砌块的外观质量应符合表2的规定。
2
