ICS 77. 140. 99 H 34
YB

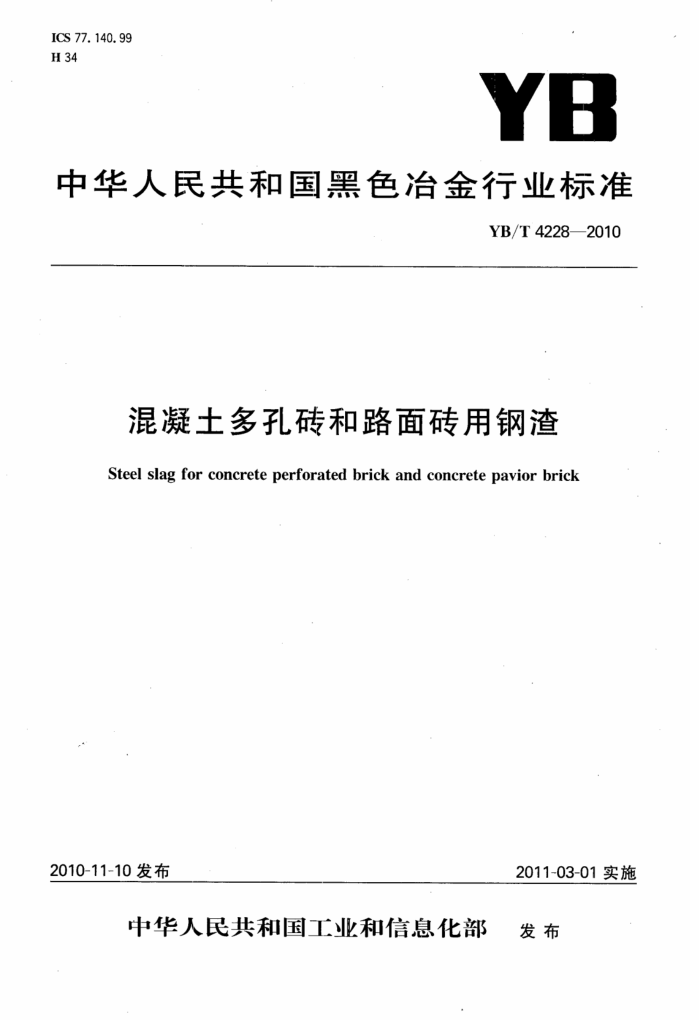

中华人民共和国黑色冶金行业标准
YB/T4228—2010
混凝土多孔砖和路面砖用钢渣 Steel slag for concrete perforated brick and concrete pavior brick
2011-03-01实施
2010-11-10发布
中华人民共和国工业和信息化部 发布 YB/T 4228—2010
前 言
本标准的附录A为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由冶金工业信息标准研究院归口。 本标准起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、包钢西创冶金渣综合利
用开发有限责任公司、重钢集团产业有限公司源丰公司。
本标准主要起草人：朱桂林、樊杰、张亮亮、卢忠飞、间文、夏春、郝荣、郭开荣。
建筑321-- -标准查询网 www. jz.321. net YB/T4228—2010
混凝土多孔砖和路面砖用钢渣
1范围
本标准规定了混凝土多孔砖和路面砖用钢渣的术语和定义、技术要求、试验方法、检验规则、产品合格证、运输和堆放等。
本标准适用于混凝土多孔砖和路面砖用钢渣。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T750 水泥压蒸安定性试验方法 GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T 2419 水泥胶砂流动度测定方法 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T 14684 建筑用砂 GB/T 14685 建筑用卵石、碎石 GB/T 17671 水泥胶砂强度检验方法（ISO法）（GB/T17671—1999，idtISO679：1989） GB/T18968 墙体材料术语 YB/T 804 钢铁渣及处理利用术语 YB/T 4188 钢渣中磁性金属铁含量测定方法 JC/T 603 水泥胶砂干缩试验方法 JC/T681 行星式水泥胶砂搅拌机
3术语和定义
GB/T18968和YB/T804确定的术语和定义及下列术语和定义适用于本标准。
3.1
混凝土多孔砖和路面砖用钢渣steelslagforconcreteperforatedbrickandconcretepaviorbrick 经稳定化处理合格的转炉钢渣或电炉钢渣。
3. 2
钢渣粗集料steelslagcoarseaggregate 粒径大于4.75mm的钢渣颗粒。
3. 3
钢渣细集料steelslagfineaggregate 粒径小于4.75mm的钢渣颗粒。
3. 4
压蒸膨胀率 autoclaveexpansionratio 钢渣集料制成的水泥砂浆试件在规定试验条件下，压蒸后的体积变化率。 YB/T4228—2010
4技术要求 4.1颗粒级配
钢渣粗集料颗粒级配应符合GB/T14685中对石的颗粒级配要求。混凝土多孔砖用钢渣集料的最大粒径应不大于最小肋厚的三分之二。钢渣细集料颗粒级配应符合GB/T14684中对砂的颗粒级配要求。 4.2其他技术要求
钢渣集料的其他技术要求应符合表1的规定。
表1其他技术要求
项 目
混凝土路面砖用钢渣集料
混凝土多孔砖用钢渣集料
> ≤ ≤ ≤
2900 30 8 2. 0 合格
表观密度/(kg/m）压碎值/% 坚固性/% 金属铁含量/%
2900 30 8 2. 0
(2.0±0.05)MPa压力 (1.0±0.05)MPa压力
体积安定性
合格
5试验方法 5.1表观密度、颗粒级配、压碎值和坚固性按GB/T14684和GB/T14685进行。 5.2金属铁含量按YB/T4188进行。 5.3体积安定性按附录A进行。 6检验规则 6.1检验分类 6.1.1出厂检验
钢渣集料的出厂检验项目为颗粒级配和体积安定性。 6.1.2型式检验
钢渣集料的型式检验项目为本标准第4章规定的所有技术要求。 有下列情况之一时，应进行型式检验：
钢渣处理工艺发生变化时； b） 停产个月或更长时间，恢复生产时；
a)
出厂检验结果与上次型式检验有较大差异时；
)
d）正常生产，每年进行一次检验。 6.2组批规则
按同规格每200t为一批，不足200t亦为一批。 6.3判定规则 6.3.1检验后，各项性能指标均符合本标准的技术指标，可判为该产品合格。 6.3.2技术要求中若有一项性能指标不符合本标准要求时，则应从同一批产品中按双倍量取样，对不符合标准要求的项目进行复验。复验后，仍不符合本标准要求时，则该批产品判为不合格。 2
建筑321--标准查询网www.jz321.net YB/T 4228--2010
标志、储存和运输 7.1钢渣集料出厂时，生产厂应提供产品质量证明书，其内容包括：
>
a) 钢渣集料类别、规格和生产厂名； b）：批量编号及供货数量； c) 检验结果、日期及执行标准编号； d) 质量证明书编号及发放日期； e） 检验部门及检验人员签章。
7.2钢渣集料应按类别、规格分别堆放和运输，防止人为碾压及污染。
运输时，应认真清扫车、船等运输设备并采取措施防止杂物混人。 YB/T4228—2010
附录A （规范性附录）
钢渣集料体积安定性试验方法
A.1试验仪器 A.1.1试模、钉头、捣棒和比长仪
符合JC/T603的要求。 A.1.2水泥胶砂搅拌机
符合JC/T681的要求。 A.1.3沸煮箱
符合GB/T1346要求。 A.1.4压蒸釜
符合GB/T750要求。 A.2试样 A.2.1水泥
为符合GB175规定的硅酸盐水泥或普通硅酸盐水泥，强度等级为42.5。 A.2.2钢渣集料
将试样缩分至约5kg，破碎筛分后粒度分布应符合表A.1的规定。将破碎后的试样烘干后备用。
表A.1集料级配表 2.50~1.25
公称粒径/mm 分级质量/% A.3试验条件
5.00~2.50
1.25~0.63
0.63~0.315
0.315~0.16
25
10
25
25
15
成型试验室、湿气养护箱应符合GB/T17671相关规定。成型试件前试样的温度应在17℃～25℃范围内。压蒸试验室应不与其他试验共用，并备有通风设备和自来水源。
试件长度测量应在成型试验室或温度恒定的试验室里进行，比长仪和校正杆都应与试验室的温度一
致。 A.4试验方法和步骤 A.4.1试件的成型 A.4.1.1试模的准备
试验前在试模内涂上一薄层机油，并将钉头装人模槽两端的圆孔内，注意钉头外露部分不要沾染机
油。 A.4.1.2试件用的砂浆配合比
水泥与钢渣集料质量比为1：2.25。每组3个试件共需水泥440g，钢渣集料990g。砂浆用水量按 GB/T2419确定，跳桌跳动次数应为6s跳动10次，以流动度在105mm~120mm为准。 A.4.1.3试件的制作方法
成型前24h，将试验所用材料（水泥、钢渣、拌和用水等）放人（20士2)℃的恒温室中；钢渣集料砂浆制备：先将称好的水泥、钢渣倒入搅拌锅内，开动搅拌机。拌和5s后，徐徐加水，20s~
30s加完，自动开机器搅拌120s。将粘在叶片上的料刮下，取下搅拌锅；
砂浆分两层装人试模内，每层捣40次，测头周围应捣实，浇捣完毕后用镊刀刮去多余砂浆，抹平表面，并标明测定方向及编号。 4
建筑321---标准查询网 www.jz321.net YB/T4228—2010
A.4.1.4试件的养护
试件放人湿气养护箱中养护至成型后24h脱模。 A.4.2试件的沸煮 A.4.2.1初长的测量
试件脱模后即测其初长。测量前要用校正杆校正比长仪千分表零读数，测量完毕也要核对零读数，如有变动，试件应重新测量。
试件在测长前应将钉头擦干净，为减少误差，试件在比长仪中的上下位置在每次测量时应保持一致读数前应左右旋转，待千分表指针稳定时读数（L。），结果记录至0.001mm。 A.4.2.2沸煮试验
测完初长的试件平放在沸煮箱的试架上，按GB/T1346有关沸煮安定性试验规定进行沸煮。 A.4.3试件的压蒸 A.4.3.1沸煮后的试件应在4d内完成压蒸。试件在沸煮后压蒸前这段时间里应放在(20士2)℃的水中养护。
压蒸前将试件在室温下放在试件支架上。试件间应留有间隙。为了保证压蒸时压蒸签釜内始终保持饱和水蒸气压，必须加人足量的蒸馏水，加人量一般为压蒸釜容积的7%～10%，但试件应不接触水面。 A.4.3.2在加热初期应打开放汽阀，让釜内空气排出直至看见有蒸汽放出后关闭，接着提高釜内温度，使其从加热开始经45min～75min达到表压（混凝土多孔砖用钢渣集料的压蒸压力为（2.0士0.05)MPa，混凝土路面砖用钢渣集料的压蒸压力为(1.0士0.05)MPa)，在该压力下保持3h后切断电源，让压蒸釜在 90min内冷却至釜内压力低于0.1MPa。然后微开放汽阀排出釜内剩余蒸汽。压蒸釜内的操作应严格按有关规程和GB/T750进行。 A.4.3.3打开压蒸釜，取出试件立即置于90℃C以上的热水中，然后在热水中均匀地注人冷水，在15min 内使水温降至室温，注人水时不要直接冲向试件表面。再经15min取出试件擦净，按A.4.2.1的方法测长（L,）。如发现试件弯曲、过长、龟裂等应作记录。 A.5结果计算与评定 A.5.1结果计算
水泥砂浆试件的压蒸膨胀率以百分数表示，取3个试件的平均值，当试件的压蒸膨胀率与平均值相差超过土10%时应重做。
试件压蒸膨胀率按公式（A.1)计算：
LA =- L_Lo × 100
(A. 1)
L
式中： LA—一试件压蒸膨胀率，单位百分比（%）； L—试件有效长度，250mm； Lo—试件脱模后的初长读数，单位为毫米（mm）； L一试件压蒸后长度读数，单位为毫米（mm）。 结果计算至0.01%，数值修约按GB/T8170的规定进行。
A.5.2结果评定
试件完整且压蒸膨胀率不大于0.80%时，为体积安定性合格，反之为不合格。 中华人民共和国黑色冶金
行业标准混凝土多孔砖和路面砖用钢渣
YB/T4228—2010
*
