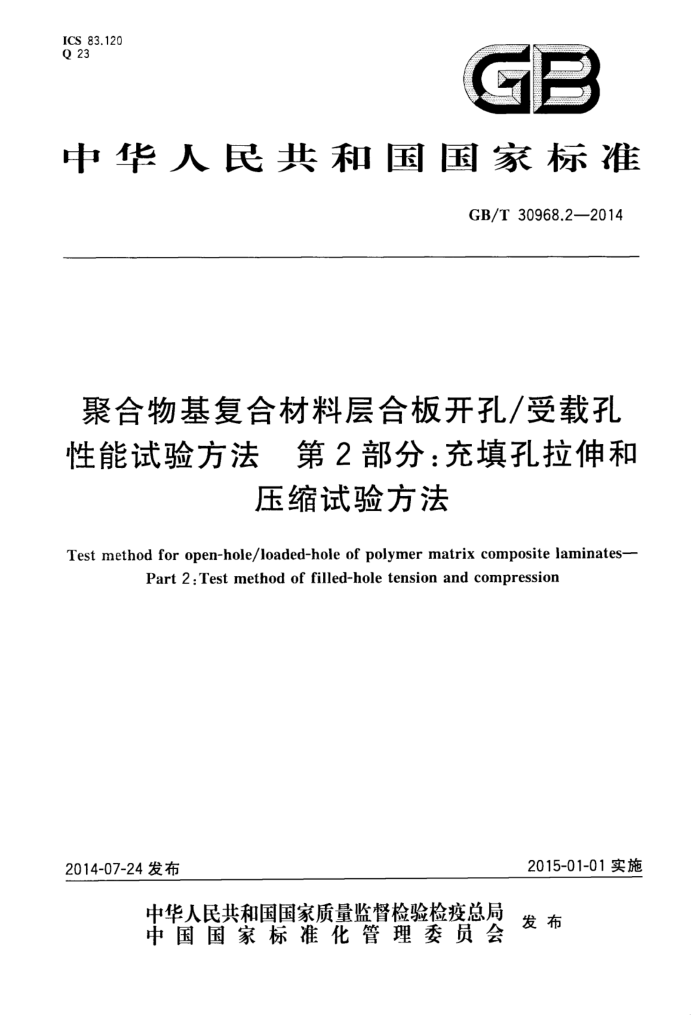

ICS 83.120 Q 23
GB
中华人民共和国国家标准
GB/T30968.2—2014
聚合物基复合材料层合板开孔/受载孔性能试验方法　第2部分：充填孔拉伸和
压缩试验方法
Test method for open-hole/loaded-hole of polymer matrix composite laminates-
Part 2:Test method of filled-hole tension and compression
2015-01-01实施
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T30968.22014
前言
GB/T30968《聚合物基复合材料层合板开孔/受载孔性能试验方法》分为四部分：
第1部分：挤压性能试验方法； -第2部分：充填孔拉伸和压缩试验方法；一一第3部分：开孔拉伸强度试验方法；一第4部分：开孔压缩强度试验方法。 本部分为GB/T30968的第2部分。 本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会、中国航空工业集团公司提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39）、全国航空器标准化技术委员会
(SAC/TC435)归口。
本标准起草单位：中国飞机强度研究所、中国航空工业集团公司北京航空材料研究院。 本标准主要起草人：魏宏艳、杨胜春、沈真、张子龙、李磊、谢佳卉、肖娟、王俭。
I GB/T 30968.2-2014
聚合物基复合材料层合板开孔/受载孔性能试验方法第2部分：充填孔拉伸和
压缩试验方法
1范围
GB/T30968的本部分规定了聚合物基复合材料层合板充填孔拉伸和压缩试验方法的试验设备、 试样、试验步骤、数据处理和试验报告。
本部分适用于连续纤维增强的聚合物基复合材料，且层合板相对于试验方向是对称和均衡的。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1446纤维增强塑料性能试验方法总则 GB/T3961纤维增强塑料术语 GB/T30968.3聚合物基复合材料层合板开孔/受载孔性能试验方法第3部分：开孔拉伸强度
试验方法
GB/T30968.4 聚合物基复合材料层合板开孔/受载孔性能试验方法 第4部分：开孔压缩强度试验方法
3术语和定义
GB/T3961界定的术语和定义适用于本文件。
4方法原理
4.1充填孔拉伸强度
采用GB/T30968.3，对中心孔带有紧配合紧固件或销钉的对称均衡层合板试样进行单轴拉伸试验，以获得充填孔拉伸强度数据，该数据可用于材料的研制、材料规范的制定和结构设计许用值的确定。 4.2充填孔压缩强度
采用GB/T30968.4，对中心孔带有紧配合紧固件或销钉的对称均衡层合板进行单轴压缩试验，以获得充填孔压缩强度数据，该数据可用于材料的研制、材料规范的制定和结构设计许用值的确定。
5试验设备
5.1试验机与测试仪器
试验机和测试仪器应符合GB/T1446的规定。
N GB/T 30968.2—2014
5.2环境箱
环境箱的控制精度应满足试验要求，经计量检定合格，并在有效期内使用。 5.3扭矩扳手
扭矩扳手的精度应满足试验要求，经计量检定合格，并在有效期内使用。
6试样
6.1 铺层形式
试样应具有至少2个方向的纤维且对称均衡的铺层形式。层合板厚度要求如下： a）充填孔拉伸试样厚度为2mm~4mm，推荐厚度2.5mm； b）充填孔压缩试样厚度为3mm~5mm，推荐厚度4mm。
6.2试样形状与尺寸 6.2.1 充填孔拉伸试样
充填孔拉伸试样形状与尺寸见图1和表1。机械加工边缘的粗糙度Ra值不超过3.2μm。 6.2.2充填孔压缩试样
充填孔压缩试样形状与尺寸见图2和表1。机械加工边缘的粗糙度Ra值不超过3.2μm。
V //0. 154
40.1
1
A
1/2
图1充填孔拉伸试样示意图
2 GB/T 30968.2—2014
/0.24 0.2B
2
40.
/0.2B 10.24
H EV
0.12
A
1/2
A
?
@HI
图2充填孔压缩试样示意图
表1 试样几何尺寸
单位为毫米
试样类型充填孔拉伸充填孔压缩
厚度h 2~4 3~5
宽度w 36±1 36±0.20
长度1 200～300 300
孔径D 6±0.06 6±0.06
6.3 紧固件-孔间隙
紧固件公称直径为6mm。宽度孔径比一般为6，紧固件的材料及配合方式由试验委托方提供。 6.4 试样制备
试样制备按GB/T1446的规定。制孔时应避免孔周围的材料出现分层或其他损伤。 6.5 试样数量
每组有效试样应不少于5个。
> 试验条件 7.1 试验环境条件 7.1.1 实验室标准环境条件
实验室标准环境条件应满足GB/T1446的规定。 7.1.2非实验室标准环境条件 7.1.2.1 高温试验
首先将环境箱和试验夹具预热到规定的试验温度，然后将试样加热到规定的试验温度，并用与试样工作段直接接触的温度传感器加以校验。对干态试样，在试样达到试验温度后，保温5min～10min开始试验；对湿态试样，在试样达到试验温度后，保温2min～3min开始试验。试验中试样温度保持在规定试验温度的士3℃范围内。
3
