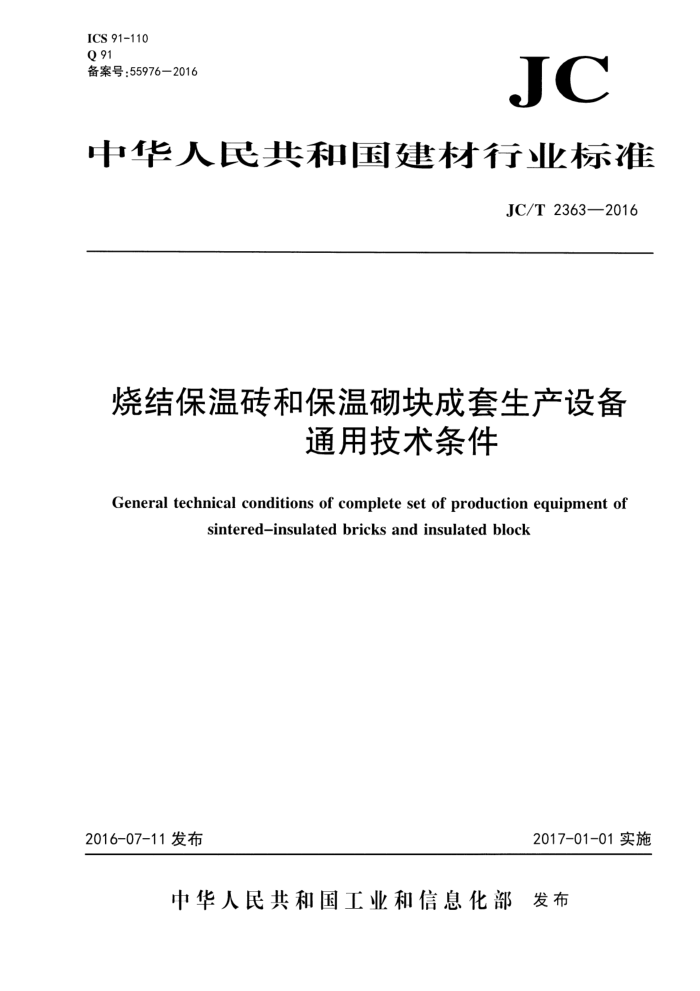

ICS 91-110 Q 91 备案号：55976—2016
JC
中华人民共和国建材行业标准
JC/T2363—2016
烧结保温砖和保温砌块成套生产设备
通用技术条件
General technical conditions of complete set of production equipment of
sintered-insulated bricks and insulated block
2016-07-11发布
2017-01-01实施
中华人民共和国工业和信息化部发布 JC/T2363—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：中节能东方双鸭山建材设备有限公司、中国建材机械工业协会。 本标准参加起草单位：福建海源自动化机械股份有限公司、功力机器有限公司、信阳雄狮装备科技
股份有限公司、安徽兴林机械集团有限公司、山东柳杭减速机有限公司、重庆信奇建材机械制造有限公司、中材装备集团有限公司
本标准主要起草人：孟繁海、时洪文、汪佳、周守萃、夏春雷、李良光、高华、郝忠良、林立、王伟东、张信聪、蔡中杰。
本标准为首次发布。
- JC/T2363—2016
烧结保温砖和保温砌块成套生产设备通用技术条件
1范围
本标准规定了烧结保温砖和保温砌块成套生产设备（以下简称保温砖和砌块成套设备）的型式与基本参数和要求的技术条件。
本标准适用于烧结保温砖和保温砌块成套生产设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3766 ：液压系统通用技术条件 GB/T 3797 电气控制设备 GB4064 电气设备安全设计导则 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术要求 GB 7251.1 低压成套开关设备和控制设备第1部分：总则 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 10595 带式输送机 GB 16754 机械安全急停设计原则 GB 26538 烧结保温砖和保温砌块 GB29620 砖瓦工业大气污染物排放标准 GB/T 29058 墙材工业机械安全技术要求 总则 GB 30526 烧结墙体材料单位产品能源消耗限额 GB 50211 工业炉砌筑工程施工与验收规范 JB/T4255 中型板式给料机 JB/T 7259 烧结厂用离心式鼓风机 JB/T 8853 圆柱齿轮减速器 JC/T 343 真空挤出机 JC/T 346 墙材工业用搅拌机 JC/T 347 墙材工业用箱式给料机 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 428 砖瓦工业隧道热平衡、热效率测定与计算方法 JC/T 450 辊式细碎机 JC/T 532 建材机械钢焊接件通用技术条件 JC/T 660 墙材工业用自动切条机 JC/T 662 墙材工业用搅拌挤出机 JC/T 879 水泥工业用离心通风机
1 JC/T2363—2016
JC/T922 水泥工业用破碎机技术条件 JC/T 963 墙材工业用自动切坏机 JC/T 964 墙材工业用自动码坏机 JC/T 965 墙材工业用液压多斗取料机 JC/T 968 墙材工业用轮碾机 JC 982 砖瓦焙烧窑炉 JC/T 2042 烧结砖自动化控制系统通用技术条件 JC/T 2043 墙材工业用摆渡车 JC/T 2044 墙材工业用出口拉引机 JC/T 2045 墙材工业用液压顶车机 JC/T 2107 砖瓦窑炉用回车牵引机 JC/T 2108 砖瓦窑炉用窑车 JC/T 2109 砖瓦行业专用减速机 JC/T2260 墙材工业用码坏机器人 JC/T 2261 墙材工业用自动卸砖机 JC/T2262 墙材工业用翻坏机组
3型式与基本参数
3.1型式
分为一次码烧和二次码烧两种工艺型式。 3. 2 主参数系列
烧结保温砖和保温砌块成套设备主参数系列应符合表1的规定
表1主参数系列
单位为万块/年（折标砖）
项目理论生产能力
数值
6000、8000、10000、12000、15000、18000、20000
4 要求
4.1一般要求 4.1.1 保温砖和砌块成套设备应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2外协件和外购件应符合相关的国家标准、行业标准或产品图纸的规定，并附有合格证。 4.1.3保温砖和砌块成套设备生产线宜由以下工艺系统组成：
一原料处理系统：包括破碎、配料、混合搅拌、陈化、给料、输送等设备：一一挤出成型系统：包括搅拌挤出、真空挤出成型、湿坏切条、切坏等设备；一码坏系统：包括码坏机、上下架系统、湿坏编组设备、干坏编组等设备：一窑车运转系统：包括窑车、顶车机、拉引机、摆渡车等设备：一窑炉系统：包括干燥窑和焙烧窑等设备：
-
一卸砖、包装系统：包括卸砖机、打包机等设备：
-
2 JC/T2363—2016
一一自动化控制系统：包括生产线所有需要进行自动化控制的设备。 4.1.4保温砖和砌块成套设备生产线的生产能力应符合表1中的要求。 4.1.5生产线上每台工艺设备的前后连接、单机运行速度、单机生产能力等均应保证该生产线工艺设计的要求。 4.1.6环境温度在5℃～45℃之间、环境湿度不大于85%时，设备应能够运转正常。 4.1.7月 所有设备应按使用说明书加注润滑油（脂），并保证润滑良好，无渗漏现象。 4.1.8 3设备应符合工艺要求，布置合理，使用、维修方便，便于清理和保养。 4. 1.9 保温砖和砌块成套设备的运转率应不低于90%。 4.1.10 烧结能耗等级限额应符合GB30526的规定。 4. 1.11 保温砖和砌块成套设备生产的产品应符合GB26538的规定。 4. 2 技术要求 4.2.1 生产线上工艺设备的安全技术要求应符合GB/T29058的规定。 4. 2.2 每台设备应设置停止开关，生产线应设置总停开关，急停开关应符合GB16754的规定。 4.2.3 同一制造商生产的设备，宜选用相同型号的配套机械装备，其零部件应具有互换性。 4.2.4 生产线最大工作噪声值应不大于108dB(A)：当噪声超过85dB(A)时，应采取隔音降噪保护措施。 4.2.5 ：焊接件应符合JC/T532的规定。焊接件成型后应进行消除应力处理。 4.2.6 。涂漆防锈应符合JC/T402的规定。 4.2.7 气动系统应符合GB/T7932的规定。 4.2.8 液压系统应符合GB/T3766的规定 4.2.9 液压元件应符合GB/T7935的规定 4.2.10各润滑、气、水、真空系统不应出现影响机械性能的泄漏现象。 4.2.11 隧道窑炉标定工况下大气污染物排放应符合GB29620的规定。 4.2.12 砖瓦工业隧道热平衡、热效率应符合JC/T428的规定。 4. 3 主要生产设备要求 4.3.1原料处理系统 4.3. 1.1 破碎设备宜采用符合JC/T922中的鄂式破碎机或锤式破碎机。 4.3.1.2 轮碾机应符合JC/T968的规定。 4.3.1.3 辑式细碎机应符合JC/T450的规定， 4.3.1.4 液压多斗取料机应符合JC/T965的规定。 4.3.1.5 带式输送机应符合GB/T10595的规定。 4.3.1.6 搅拌机应符合JC/T346的规定。 4.3.1.7 箱式给料机应符合JC/T347的规定。 4.3.1.8 板式给料机应符合JB/T4255的规定。 4.3.2挤出成型系统 4.3.2.1 搅拌挤出机应符合JC/T662的规定。 4.3.2.2 真空挤出机应符合JC/T343的规定。 4.3.2.3 切条机应符合JC/T660的规定。 4.3.2.4 +切坏机应符合JC/T963的规定。 4.3.3码坏系统
3
