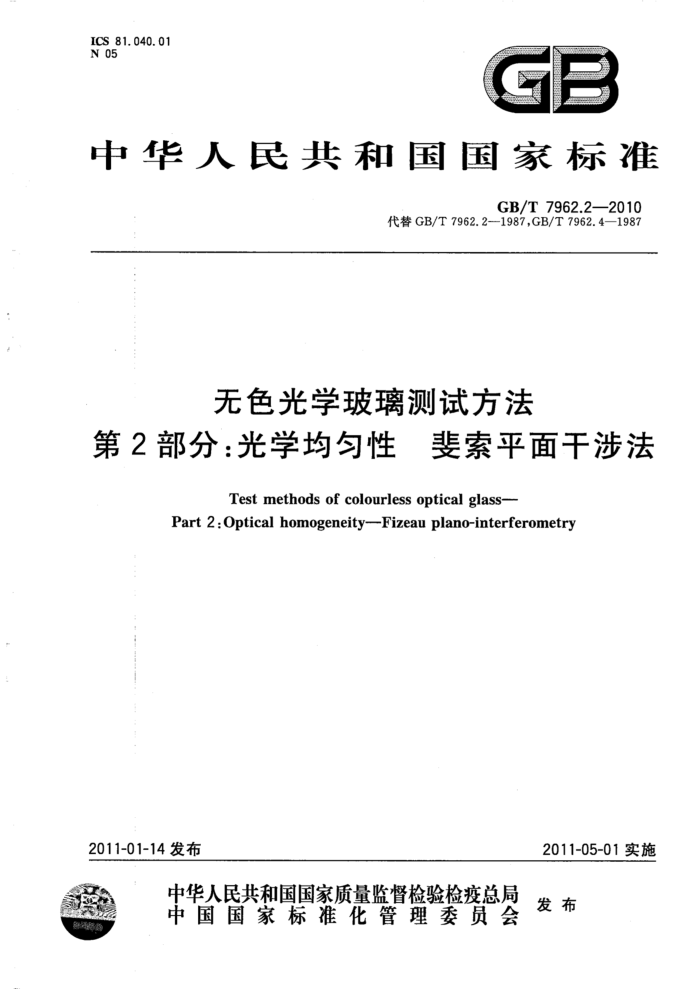

ICS 81.040.01 N 05
G
中华人民共和国国家标准
GB/T7962.2—2010
代替GB/T7962.2—1987,GB/T7962.4—1987
无色光学玻璃测试方法
第2 部分：光学均匀性 斐索平面于涉法
Test methods of colourless optical glass-
Part 2 : Optical homogeneity--Fizeau plano-interferometry
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和 国
国家标准无色光学玻璃测试方法
第2部分：光学均匀性斐索平面干涉法
GB/T 7962.2—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5字数9千字 2011年5月第一版 2011年5月第一次印刷
*
书号：155066·1-42738定价 14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 GB/T7962.2—2010
前 言
GB/T7962《无色光学玻璃测试方法》分为20个部分：
第1部分：折射率和色散系数；第2部分：光学均匀性斐索平面干涉法；第3部分：光学均匀性全息干涉法；第4部分：折射率温度系数；第5部分：应力双折射；第6部分：杨氏模量、剪切模量及泊松比； -第7部分：条纹度；第8部分：气泡度；第9部分：光吸收系数；第10部分：耐X射线性能；第11部分：可见折射率精密测试；第12部分：光谱内透射比； -第13部分：导热系数；第14部分：耐酸稳定性；第15部分：耐潮稳定性；一第16部分：线膨胀系数、转变温度和弛垂温度；第17部分：紫外、红外折射率；第18部分：克氏硬度；一第19部分：磨耗度；第20部分：密度。
本部分为GB/T7962的第2部分。 本部分代替GB/T7962.2--1987《无色光学玻璃测试方法光学均匀性平行光管测试方法》和
GB/T7962.41987《无色光学玻璃测试方法.光学均匀性多光束球面干涉测试方法》。
本部分与GB/T7962.2—1987和GB/T7962.4-1987相比，主要变化如下：
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；测试方法由多光束球面干涉法改为斐索平面干涉法。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会(SAC/TC419)归口。 本部分负责起草单位：成都光明光电股份有限公司。 本部分主要起草人：吴自强、周诠全、田丰贵。 本部分所代替标准的历次版本发布情况为：
GB/T7962.2—1987;GB/T7962.4—1987。
1 GB/T7962.2-—2010
无色光学玻璃测试方法
第2部分：光学均匀性斐索平面于涉法
1范围
GB/T7962的本部分规定了无色光学玻璃光学均匀性的测试方法、测试步骤和数据处理等内容。 本部分适用于直径或边长大于100mm，厚度不小于40mm的无色光学玻璃光学均匀性的测量。
2规范性引用文件
下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T903无色光学玻璃 3术语和定义
下列术语和定义适用于本部分。
3. 1
光学均匀性opticalhomogeneity 同块玻璃中各点折射率相对于玻璃平均折射率的最大正、负偏差，分别用符号△n+和△n"表示。
3. 2
斐索平面干涉Fizeauplano-interferometry 标准平面与待检面之间形成一定的倾角，改变其间空气的方位和大小，则两相干光束的光程差沿
空气楔主截面方向逐渐变化，从而形成等厚干涉条纹。此种干涉称为斐索平面干涉。 3. 3
P,V值peakvalueand valleyvalue 透射波前的波峰值和波谷值。 以最佳理想透射波前作为“零平面”（数据统计平均平面），在测试口径范围内，规定玻璃透射波前的
波峰值P为正值，波谷值V为负值。 3. 4
PV值peak-vaiieyvaiue 在测试口径范围内，透射波前的波峰一波谷值，用符号PV表示，则PV=P一V。
4原理
本部分采用斐索平面干涉仪测量无色光学玻璃的光学均匀性。样品垂直放置在干涉仪的测试光路中，当样品的折射率分布不均匀时，两次通过样品反射回来的光波波前不再是严格的平面，而是变成了一个曲面，测量透射波前的P值、V值和PV值，利用式（1)、式（2)、式（3)分别计算被测玻璃的折射率偏差An、△n+和△n"。 5仪器 5.1斐索平面干涉法测量光学均匀性的光学系统原理如图1所示。
I GB/T 7962.2-2010
1--—光源，HeNe激光，入=632.8nm；
一准直系统； 3--标准斐索平面板； 4--标准反射镜，口径不小于300mm；
2-
被测玻璃；采样和数据处理系统。
6
6-
图1 仪器光学系统原理图
5.2 仪器空测最大误差：△(PV)=0.07。 5.3贴置板玻璃：光学均匀性An=士7×10-1，直径不小于200mm，厚度为直径的1/5～1/10。两个工作大面抛光，表面粗糙度Ra=0.012，面形N=0.07，△N=0.05，平行度不大于10"。 5.4厚度测量仪：士0.1mm。 6样品 6.1样品玻璃内应无肉眼可见的条纹、气泡等夹杂物。 6.2样品尺寸根据玻璃产品大小而定，样品应有两个形状规则的通光面。 6.3使用贴置板时，样品两通光面精磨，平行度不大于1'，平面度不大于0.03mm，表面粗糙度Ra= 1.6。 6.4不使用贴置板时，样品两通光面抛光，平行度不大于1'，面形N=0.07，△N=0.05，表面粗糙度 Ra=0.012。 7测试条件 7.1测定室温度波动：△T<1℃/h。 7.2按样品尺寸大小，样品在测定室恒温的时间不少于表1的规定。 7.3在测定室恒温的样品应分散放置，不允许层层叠放。 7.4折射液与样品之间的折射率差不大于0.0001。 .7.5 仪器应放置在气垫隔振平台上。 2 GB/T7962.2—2010
表1样品恒温时间表
样品厚度/mm
样品边长或直径/
40~70
150~200
70~100
100~150
mm
恒温时间/h
24 32 40 48 56 64 72 80 88 96
32 40 48 56 64 72 80 88 96 104
40 48 56 64 72 80 88 96 104 112
48 56 64 72 80 88 96 104 112 120
100~150 150~200 200~300 300~400 400~500 500~600 600~700 700~800 800~900 900~1000
8 测量步骤 8.1不放样品，进行空测，仪器空测PV值应不大于0.07。 8.2把样品垂直放入测试光路。采用加贴置板方法时，在样品通光面和贴置板表面涂上折射液，将贴置板与样品表面紧密磨合排除气泡，紧贴在一起。如果样品经过抛光，并且达到6.4的要求，可不用贴置板，直接将样品垂直放人测试光路中进行测试。 8.3对测试区域产生的干涉条纹进行采样测量和数据处理，得到透射波前的P值、V值和PV值。 8.4对于口径大于贴置板或仪器口径的玻璃，则采用分区测量的方法进行测量。重复8.28.3步骤，分别测量出每个区域的P,、V,;P2、V2;P：、Vs..，PV)、（PV)2、（PV)...,并从中选出最大的PV 值作为测量结果。 8.5用厚度测量仪测量样品的通光厚度L，并记录结果。 9数据处理 9.1将PV值、P值、V值、L值和入值代人式(1)、式(2)、式(3)、式（4)中，分别计算出△n+、△n-和△n。
PV.^ 2L
An=
(1 )
式中： An- -在测试口径范围内，被测玻璃各点折射率绝对值的最大偏差； L- 被测样品的通光厚度，单位为毫米（mm）； PV- 透射波前的波峰-波谷值；
-测试用光波波长，单位为纳米（nm）。
入--
Ant: P.入
·(2)
2L
式中： An+ 在测试口径范围内，玻璃中各点折射率相对于玻璃平均折射率的最大正偏差；
P. 透射波前的波峰值； L
被测样品的通光厚度，单位为毫米（mm）。
