ICS 81.040.01 N 05
G

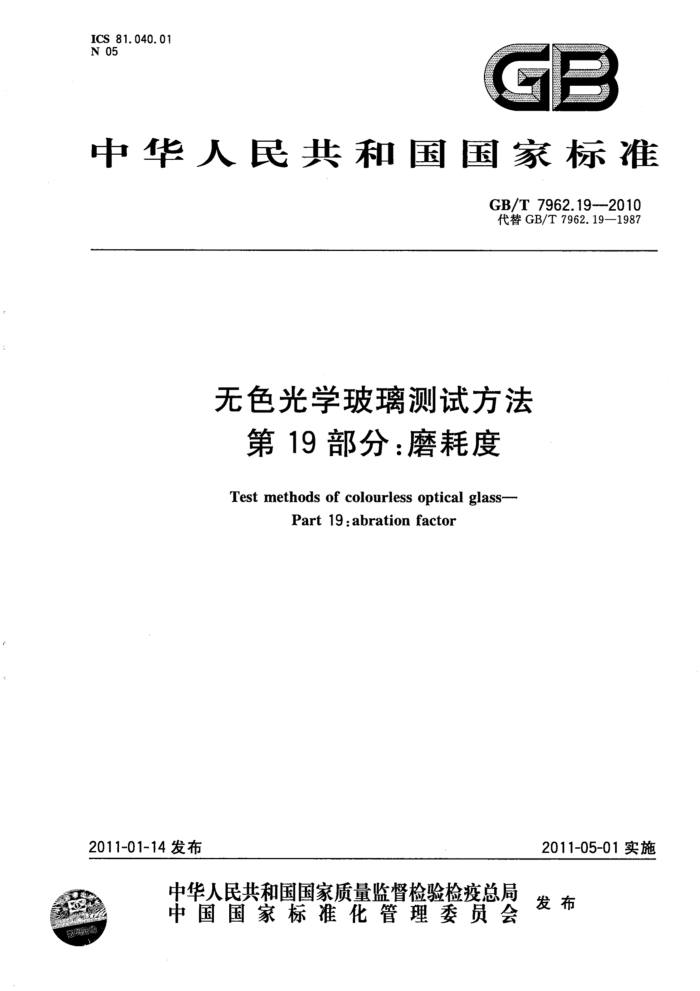

中华人民共和国国家标准
GB/T7962.19--2010 代替GB/T7962.19—1987
无色光学玻璃测试方法
第19部分：磨耗度
Test methods of colourless optical glass-
Part 19:abration factor
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T7962.19—2010
前言
GB/T7962《无色光学玻璃测试方法》分为20个部分：
第1部分：折射率和色散系数； -第2部分：光学均匀性斐索平面干涉法；第3部分：光学均匀性全息干涉法；第4部分：折射率温度系数； -第5部分：应力双折射；第6部分：杨氏模量、剪切模量及泊松比；一第7部分：条纹度；第8部分：气泡度；第9部分：光吸收系数；第10部分：耐X射线性能； -第11部分：可见折射率精密测试；第12部分：光谱内透过率；第13部分：导热系数； -第14部分：耐酸稳定性；第15部分：耐潮稳定性；第16部分：线膨胀系数、转变温度和弛垂温度；第17部分：紫外、红外折射率；第18部分：克氏硬度； -第19部分：磨耗度；第20部分：密度。 本部分为GB/T7962的第19部分。 本部分代替GB/T7962.19-1987《无色光学玻璃测试方法 相对研磨硬度测试方法》。 本部分与GB/T7962.19—1987相比，主要变化如下：
-
调整了标准的结构，增加了前言、规范性引用文件两部分内容； -将相对研磨硬度测试方法改为磨耗度测试方法，定义及计算公式做相应修改；修改了GB/T7962.19—1987的"4.3.4结果报告单”（见7.6）。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本部分负责起草单位：全国仪表功能材料标准化技术委员会。 本部分主要起草人：刘庆宾、赵光明、何伦英。 本部分所代替标准的历次版本发布情况为：
GB/T7962.19——1987。 GB/T7962.19——2010
无色光学玻璃测试方法
第19部分：磨耗度
1范围
GB/T7962的本部分规定了测试无色光学玻璃的磨耗度的测试方法。 本部分适用于无色光学玻璃磨耗度的测试。
2规范性引用文件
下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T903无色光学玻璃 GB/T7962.20无色光学玻璃测试方法第20部分：密度
3术语和定义
磨耗度abrationfactor 将被测玻璃试样压紧在旋转圆盘上，边加磨料边研磨，在相同条件下，试样的磨损减少量与标准玻
璃(K9)的磨损减少量(体积)之比，乘以100后所得的数值。 4测试仪器 4.1磨耗度试验机装置图如图1所示。
样品
金钢石丸片
直径为$350mm~$400mm研磨机；一金刚石丸片；
1
2- -
冷却液装置；限制转动摆杆；夹持样品模。
3-
.
5-
图1磨耗度试验机装置图 GB/T 7962.192010
4.2工艺参数如下：
a）金刚石丸片为W20，浓度100%，青铜结合，直径为10mm，厚度为3mm； b） 磨盘转速60r/min; c) 限制转动摆杆摆动次数130次/min，行程8mm； d) 被测试样承受垂直荷重14.706N。被测试样距磨盘转轴中心(H)为80mm。
4.3天平最小分度值不低于1mg。 5被测玻璃试样与标准玻璃 5.1待测玻璃试样应符合GB/T903中规定的气泡度不超过4C，应力双折射2类，条纹度不超过2C 的要求。 5.2将被测玻璃试样加工成直径34_9smm，厚度10%，mm的圆柱体，用302#金刚砂细磨，数量五块。 6测量 6.1条件 6.1.1冷却液采用蒸馏水，水温（20士2)℃，流速25mL/min。 6.1.2试验室温度波动(18~25)℃。 6.1.3将被测玻璃试样清洗后，干燥烘干，并做好标识。 6.1.4·每一批被测玻璃试样测试前，应先进行标准玻璃（K9)的研磨测试。 6.2步骤 6.2.1 用天平称取干燥样品的质量m1。 6.2.2 金刚石丸片磨盘用302金刚砂研磨1min。 6.2.3 将试样按规定尺寸放在磨盘上，加上负荷，研磨3min。 6.2.4取下样品、清洗、干燥烘干。 6.2.5用天平称取其质量m2。 6.2.6其他四块样品重复上述6.2.1～6.2.5步骤。 6.2.7 按GB/T7962.20的规定测试被测玻璃试样的密度。 7数据处理 7.1 按式(1)计算试样磨损减少质量：
W=m-m2
( 1 )
式中： W- 一被测玻璃试样磨损减少质量，单位为克（g）； m -被测玻璃试样研磨前质量，单位为克(g)；
被测玻璃试样研磨后质量，单位为克（g）。
m2
7.2将五块试样的磨损减少质量的算术平均值代人式(2)，计算磨耗度FA：
W/e×100
FA=W./po
( 2 )
式中： FA 磨耗度； W。—标准玻璃(K9)的磨损减少质量，单位为克(g)； W- 被测玻璃试样的磨损减少质量，单位为克(g)；
标准玻璃（K9)的密度，单位为克每立方厘米（g/cm"）；
Po
2 GB/T7962.19—2010
被测玻璃试样的密度，单位为克每立方厘米（g/cm"）。
0-
7.3 五块被测玻璃试样的磨损减少质量的最大相对误差应不超过5%，否则应重测。 7.4 磨耗度取整数表示。 7. 5 测试记录应包括下列内容：
a) 样品名称及规格、玻璃牌号、熔炼号； b) 样品编号； c) 委托单位； d) 测试依据； e) 测试数据及结果； f) 测试及复核人签名； g) 测试日期。
7.6 测试报告应包括下列内容：
样品名称及规格、玻璃牌号、熔炼号； b) 样品编号； c) 报告编号； d) 委托单位； e) 测试依据； f) 测试结果； g) 测试、复核及批准人签名； h) 测试日期。
a) 119
