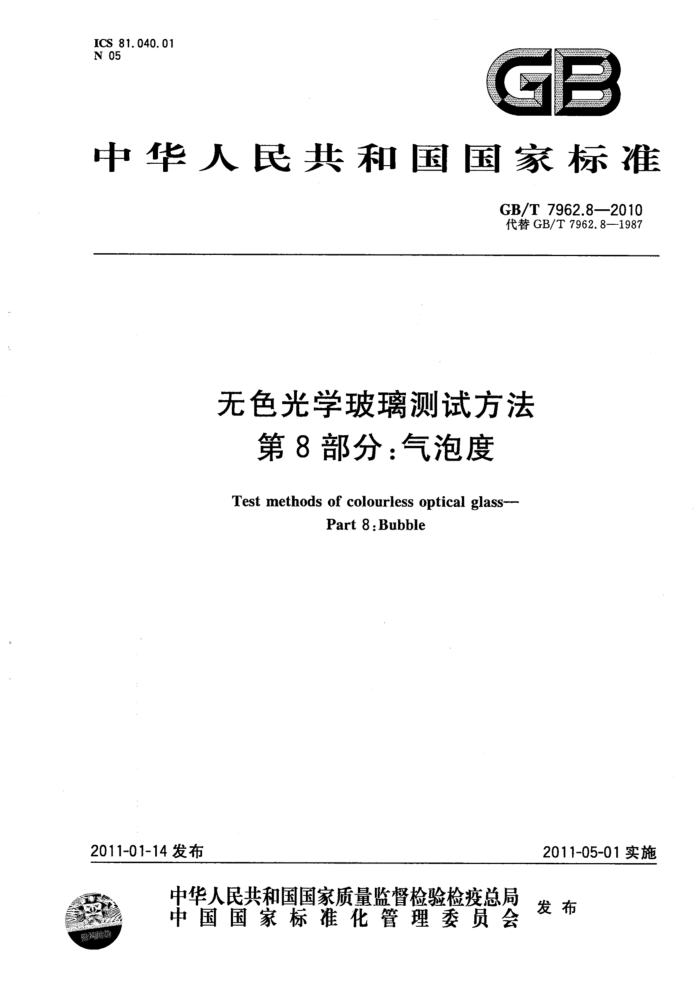

ICS 81.040.01 N 05
中华人民共和国国家标准
GB/T7962.8—2010 代替GB/T7962.8—1987
无色光学玻璃测试方法
第8部分：气泡度
Test methods of colourless optical glass--
Part 8:Bubble
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T7962.8—2010
前 言
GB/T7962《无色光学玻璃测试方法》分为20个部分：
第1部分：折射率和色散系数；第2部分：光学均匀性斐索平面干涉法；第3部分：光学均匀性全息干涉法；第4部分：折射率温度系数；第5部分：应力双折射；第6部分：杨氏模量、剪切模量及泊松比；一第7部分：条纹度； -第8部分：气泡度；第9部分：光吸收系数；第10部分：耐X射线性能；第11部分：折射率精密测试； -第12部分：光谱内透射比；第13部分：导热系数；第14部分：耐酸稳定性；第15部分：耐潮稳定性；第16部分：线膨胀系数、转变温度和弛垂温度； -第17部分：紫外、红外折射率；第18部分：克氏硬度；第19部分：磨耗度；第20部分：密度。
-
本部分为GB/T7962的第8部分。 本部分代替GB/T7962.8一1987《无色光学玻璃测试方法气泡度检测方法》。 本部分与GB/T7962.8-1987相比，主要变化如下：
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；仪器要求和部分条款作了修订，照到玻璃上的照度由原来的不低于50001x改为不低于 200001x；计数气泡的最小直径由原来的0.05mm改为0.03mm。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本部分负责起草单位：成都光明光电股份有限公司。 本部分主要起草人：许国珍、毛露路、田丰贵。 本部分所代替标准的历次版本发布情况为：
GB/T7962.8—1987。
I GB/T7962.8-—2010
无色光学玻璃测试方法
第8部分：气泡度
1范围
GB/T7962的本部分规定了无色光学玻璃气泡度的检验方法、测试步骤和数据处理等内容。 本部分适用于无色光学玻璃气泡度检验。
2规范性引用文件
下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件：其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T903无色光学玻璃 3术语和定义
下列术语和定义适用于本部分。
3. 1
气泡度extentofbubble 每100cm玻璃中所含气泡、结石等夹杂物的程度，包括其直径大小和所有气泡、结石等夹杂物的
总截面积。 4原理
光线从侧面照射被检玻璃，以黑色屏幕作背景，借助于玻璃中气泡、结石等夹杂物对光的反射和散射作用，可清晰地观察到玻璃内含气泡度的情况。根据检测结果，按GB/T903对气泡度的规定进行分类定级。 5仪器 5.1 标准气泡样品
仪器应配备17块标准气泡样品，尺寸为10mm×10mm×10mm，内含气泡直径见表1。
表1# 标准气泡样品
单位为毫米气泡直径
标样编号
气泡直径 0.03 0. 05
标样编号
1 2 3
10 11 12 13 14 15 16 17
0. 8 0. 9 1. 0 1. 2 1. 4 1, 6 1. 8 2. 0
0. 1 0. 2 0. 3 0. 4 0. 5 0. 6 0. 7
5 6 7 8 9
- GB/T7962.8-2010
5.2检测仪器
玻璃气泡度检测仪示意图如图1所示，
观察位置
光源，50W～100W的冷反射定向照明卤钨灯；
1-
2-—聚光镜，口径：50mm~60mm； 3-—可变光栏；黑色无光泽屏幕；
4
被检玻璃。
5
图1玻璃气泡度检测仪示意图
6样品 6.1 被检玻璃为块料时，至少有一个大面和一个侧面为透明的自然成型面。否则，应抛光。 6.2被检玻璃为条料时，两个端面为炸切面，其余各面为透明的自然成型面。 7测试步骤 7.1测试条件 7.1.1检验应在通风良好的暗室内进行，但允许有不影响屏幕照度和人眼观察的局部照明。 7.1.2 检验时，被检玻璃上的照度不低于200001x。 7.2测试步骤 7.2.1将被检玻璃放人黑屏前的光路中。 7.2.2人眼对着黑色屏幕观测玻璃内含气泡、结石等夹杂物的情况。 7.2.3 对照标准气泡样品判断和记录玻璃内所含气泡、结石等夹杂物的直径和个数，见表2。 7.2.4 量取被检玻璃的尺寸并计算其体积。
表2气泡、结石等夹杂物记录表
牌号
熔炼号气泡、结石等夹杂物的直径及个数
退火号
玻璃尺寸
0.03 0.05
2. 0 GB/T 7962.8—2010
8数据处理
8. 1 根据被检玻璃的直径或最大边长及所含最大气泡的直径，按GB/T903的规定对气泡度类别定类。 8.2根据表2、表3和式(1)计算的结果，按GB/T903的规定对气泡度级别定级。
S =0. 000 707M 100
(1)
V
式中： S- -100cm°玻璃中所含气泡、结石等夹杂物的总截面积，单位为平方毫米（mm"）； M 被检玻璃中所含气泡、结石等夹杂物折合成直径0.03mm气泡的总个数； V. 玻璃的体积，单位为立方厘米（cm"）。
表3气泡截面积和相当0.03mm气泡个数折算表气泡裁面积 相当0.03mm
气泡直径 mm 1. 0 1. 1 1. 2 1. 3 1. 4 1. 5 1. 6 1. 7 1. 8 1. 9 2. 0
气泡藏面积 相当0.03mm
气泡直径 mm 0. 03 0. 05 0. 1 0. 2 0. 3 0, 4 0. 5 0. 6 0. 7 0. 8 0. 9
气泡个数 1111 1 344 1 600 1 878 2178 2 500 2 844 3 211 3600 4 011 4 444
气泡个数
mm? 0. 000 707 0. 001 96 0. 007 85 0. 031 4 0. 070 7 0.126 0.196 0. 283 0.385 0.503 0.636
mm2 0.785 0.950 1.130 1.327 1.539 1.766 2.010 2.269 2.543 2. 834 3.140
1 3 11 44 100 178 278 400 544 711 900
8.3 也可按式(2)计算的结果定级。
N=M 100
(2)
V
式中： N—100cm"玻璃中含有直径相当为0.03mm的气泡个数； M- 被测玻璃中所含气泡、结石等夹杂物折合成直径为0.03mm的气泡总个数。
8.4结果
根据检验结果，在每块已检玻璃上标出气泡度类别和级别。 1
