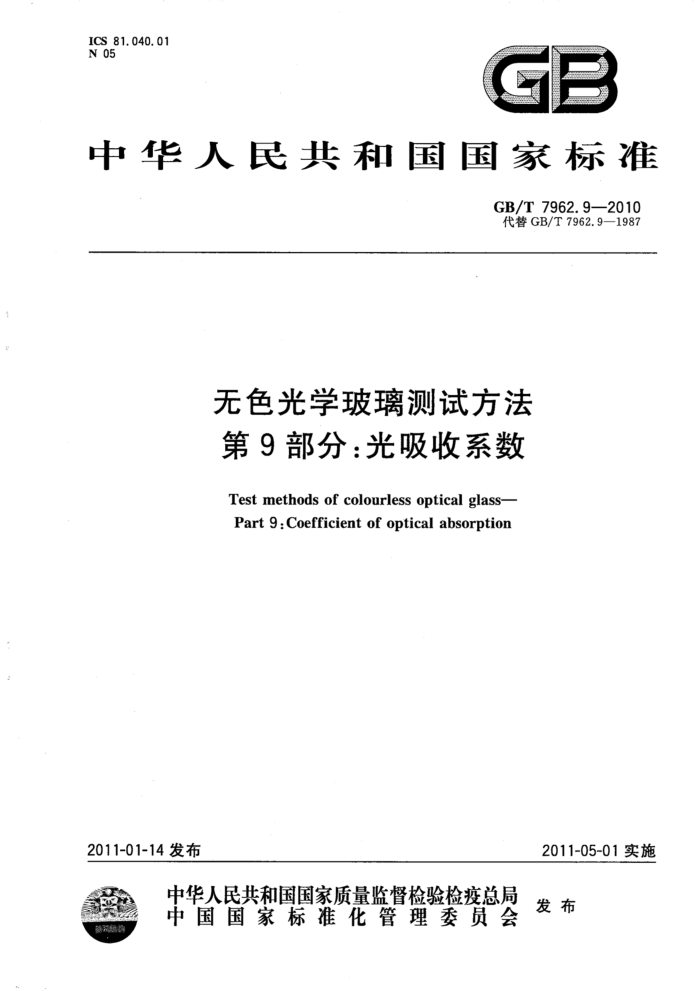

ICS 81.040.01 N 05
GB
中华人民共和国国家标准
GB/T7962.9—2010 代替GB/T7962.9—1987
无色光学玻璃测试方法第9部分：光吸收系数
Test methods of colourless optical glass- Part 9:Coefficient of optical absorption
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 7962.9-2010
前 言
GB/T7962《无色光学玻璃测试方法》分为20个部分：
第1部分：折射率和色散系数； --第2部分：光学均匀性斐索平面干涉法； -第3部分：光学均匀性全息干涉法；第4部分：折射率温度系数；第5部分：应力双折射；第6部分：杨氏模量、剪切模量及泊松比；第7部分：条纹度；第8部分：气泡度；第9部分：光吸收系数；第10部分：耐X射线性能；第11部分：可见折射率精密测试； -第12部分：光谱内透射比；第13部分：导热系数；第14部分：耐酸稳定性；第15部分：耐潮稳定性； -第16部分：线膨胀系数、转变温度和弛垂温度；第17部分：紫外、红外折射率；第18部分：克氏硬度；第19部分：磨耗度；第20部分：密度。 本部分为GB/T7962的第9部分。 本部分代替GB/T7962.9—1987《无色光学玻璃测试方法光吸收系数测试方法》。 本部分与GB/T7962.9—1987相比，主要变化如下：
-
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；对仪器要求作了修订，接收器由硒光电池改为硅光电池； -对样品尺寸作了修订，长度增加了20mm。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本部分负责起草单位：成都光明光电股份有限公司。 本部分主要起草人：许国珍、毛露路、田丰贵。 本部分所代替标准的历次版本发布情况：
GB/T7962.9—1987。 GB/T 7962.9—2010
无色光学玻璃测试方法第9部分：光吸收系数
1范围
GB/T7962的本部分规定了无色光学玻璃光吸收系数的测试仪器、测试步骤和数据处理等内容。 本部分适用于无色光学玻璃光吸收系数的测量。
2规范性引用文件
下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T903无色光学玻璃 GB/T7962.1无色光学玻璃测试方法第1部分：折射率和色散系数
3术语和定义
下列术语和定义适用于本部分。
3. 1
透射比 transmittance T 光通过玻璃前后的光强的比值。
3. 2
光吸收系数 coefficientofoptical absorption K 白光通过玻璃中每厘米路程的内透射比的自然对数的负值。
4原理
光吸收系数以白光通过玻璃中每厘米路程的内透射比的自然对数的负值表示。 当光束垂直人射玻璃后，光强因吸收而衰减。本方法通过测量玻璃的白光透射比而计算光吸收系
数K值。 5仪器 5.1仪器光路如图1所示。
1 GB/T 7962.9—2010
光源系统；
-
2 滤光片；
可变光栏；样品；
3-
4
5 载物台；
积分球。
6
图1光吸收仪光路图
5.2 光源用色温为2860K的6V15W白炽灯。测量时，灯丝电流波动应不大于5mA。 5.3 滤光片为厚度2mm的LB2滤光玻璃。 5.4 硅光电池的积分灵敏度不低于350μA/lm。 5.51 仪器应配备一套经过计量部门标定的中性暗色滤光片。各滤光片的透射比标称值分别为0.90、 0.80、0.70、0.60、0.50；标定不确定度为±0.003。 5.6游标卡尺：200mm，±0.1mm。 6样品 6.1样品玻璃内部应无肉眼可见的条纹及直径为0.5mm以上的气泡和结石。 6.2样品制成25mm×25mm×120mm的长方体，两端面应抛光，表面粗糙度Ra=0.05，表面疵病 P=Ⅲ，两端面应平行且平行度应不大于2°。 6.3化学稳定性差的样品，抛光后应保存在干燥器内。 7测量步骤 7.1开启电源，校正仪器。
用5.5规定的中性暗色滤光片检查硅光电池在不同光照度下的线性关系，确定读数的校正值，方法如下：未放中性暗色滤光片时，仪器读数为m，放人透射比为T：的中性暗色滤光片后，读数为m;，若m/ m=T，仪器不需要校正。若m;/mT：，且差值（m:/m一T,)超过士0.003时，测量时仪器读数需加一个校正量，校正量为A；=mT：一mi。 7.2预热10min。 7.3调整积分球位置及可变光栏孔径，使光束全部射人积分球窗口，并使仪器读数m为100。 7.4将样品放人光路中，仍使光束完全射入积分球窗口。微动样品，使其表面反射回的光束偏离光栏孔。读取数m1。 7.5取下样品，再读数m，当m与m之间差值不超出0.3时，则不放样品时的读数可取（m十m')/2，如果m'与m的差值超过0.3，应重新测量。 2 GB/T 7962.9-2010
7.6将测得的m、m和m',代入式(1)计算白光透射比T。 7.7重复测量3次，取算术平均值。 7.8用游标卡尺量取样品的长度1。 7.9按GB/T7962.1测定na值。 8 数据处理 8.1 白光透射比T值用式(1)计算。
T= m+△
·(1)
（m+m)/2
式中： T-被测样品的白光透射比； m 放入样品时的仪器读数； △..校正量; m-无样品时的仪器空测读数；
——取出样品后的仪器读数。
m'.
8.2光吸收系数K值用式(2)计算。
K=[21n[1-() +In|1+(nd=) -In
.(2)
n.11
式中： K--光吸收系数;
-玻璃d线（587.6nm）折射率。
nd""
对光吸收系数大于0.002或折射率低于1.75的玻璃，用式(3)计算。
K=}(21n[1 - (n二1)
(3)
1
(nd+1)
8.3将测得的,T,na值代人式(2)或式(3),求取K值。 8.4 根据K值，按GB/T903的规定对光吸收系数进行分类。 8.5 光吸收系数K的测量不确定度为土5×10-4cm"1 169
